NPM-W 2 EJM7DJ-MB-03O-00 2 3-2-3 -1 C A B D E F G フィーダーの部品吸着情報をフィーダーアドレスご とに確認できます。 TBL( テーブル ) 参照しているテーブル。 ADR ( アドレス ) フィーダーアドレス。 部品名 吸着した部品名。 合計 全フィーダーの吸着回数とエラー回数 の合計、および全体の吸着回数に対す るエラーの発生率。 H E F D A C H B 長い部品名がスクロー…

100%1 / 714
NPM-W2 EJM7DJ-MB-03O-00
3-2-2-4
NPM-W2 EJM7DJ-MB-03O-00
2
3-2-3-1
C
A
B
D
E
F
G

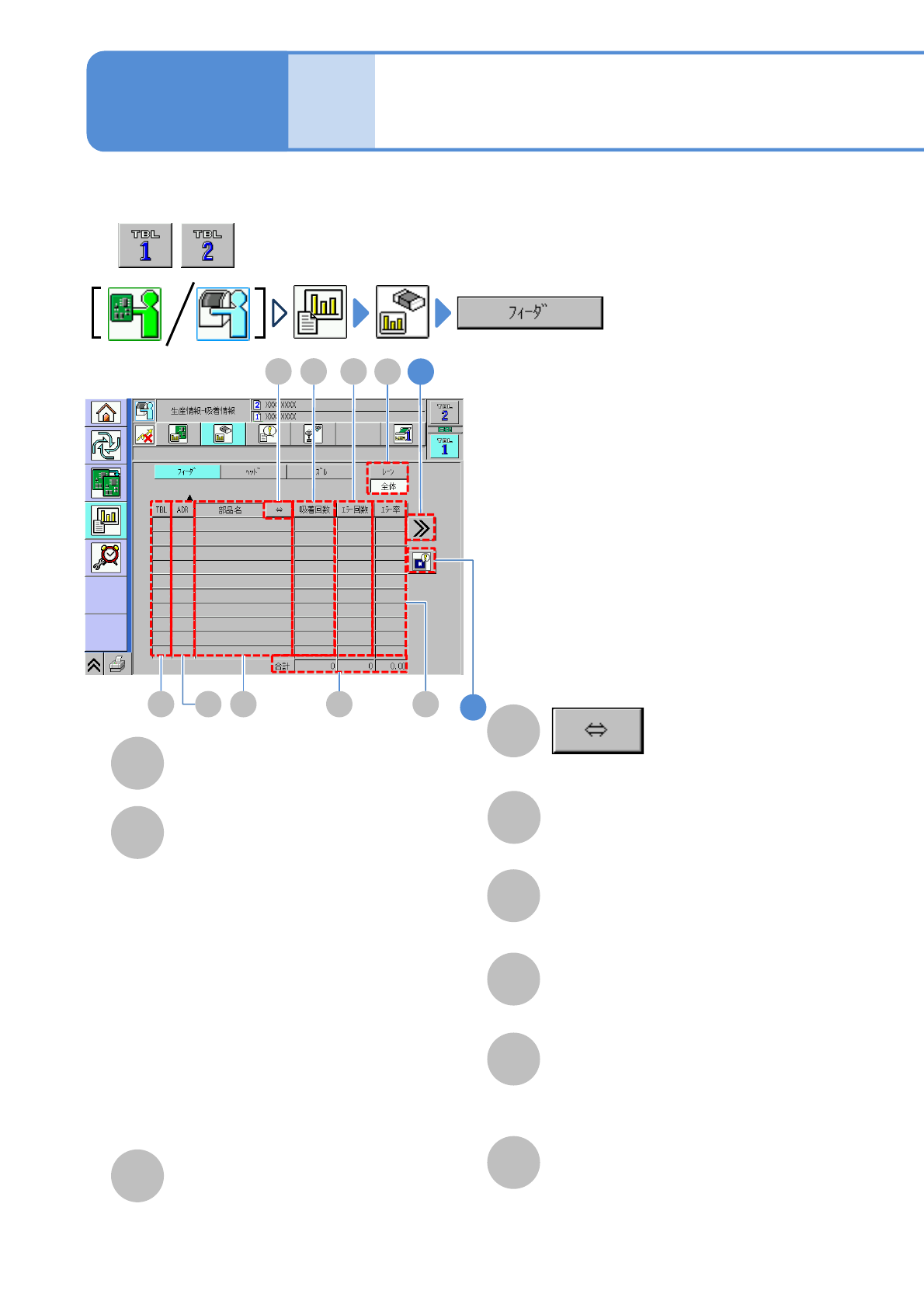

フィーダーの部品吸着情報をフィーダーアドレスごとに確認できます。
TBL(テーブル)
参照しているテーブル。
ADR (アドレス)
フィーダーアドレス。
部品名
吸着した部品名。
合計
全フィーダーの吸着回数とエラー回数
の合計、および全体の吸着回数に対す
るエラーの発生率。
H
E FD
A C HB
長い部品名がスクロールで表示される。
吸着回数
フィーダーごとの吸着回数。
エラー回数
エラーとなった回数。
エラー率
吸着回数に対するエラーの発生率。
フィーダーの吸着情報 1
1
G
I
●数字:フィーダーの位置番号
●R/L/C:フィーダーの部品位置
(ダブルテープフィーダー、薄型シ
ングルフィーダーのとき)
R(右)、L(左)
(スティックフィーダーのとき）
R(右)、L(左)、C(中)
テープフィーダー
●A/B:トレイフィーダーのテーブル
(シングルトレイフィーダーではAのみ)
●数字:トレイパレットの位置番号
トレイフィーダー
レーン
表示項目を“全体”、“レーン毎”に
切り替える。 “レーン毎”を選択した
場合は、レーン切り替えボタンで、
レーンを指定する。
I
生産
情報
操作編
3-2-3
● とも行ってください。
NPM-W2 EJM7DJ-MB-03O-00
3-2-3-2
A
B
C
D
E

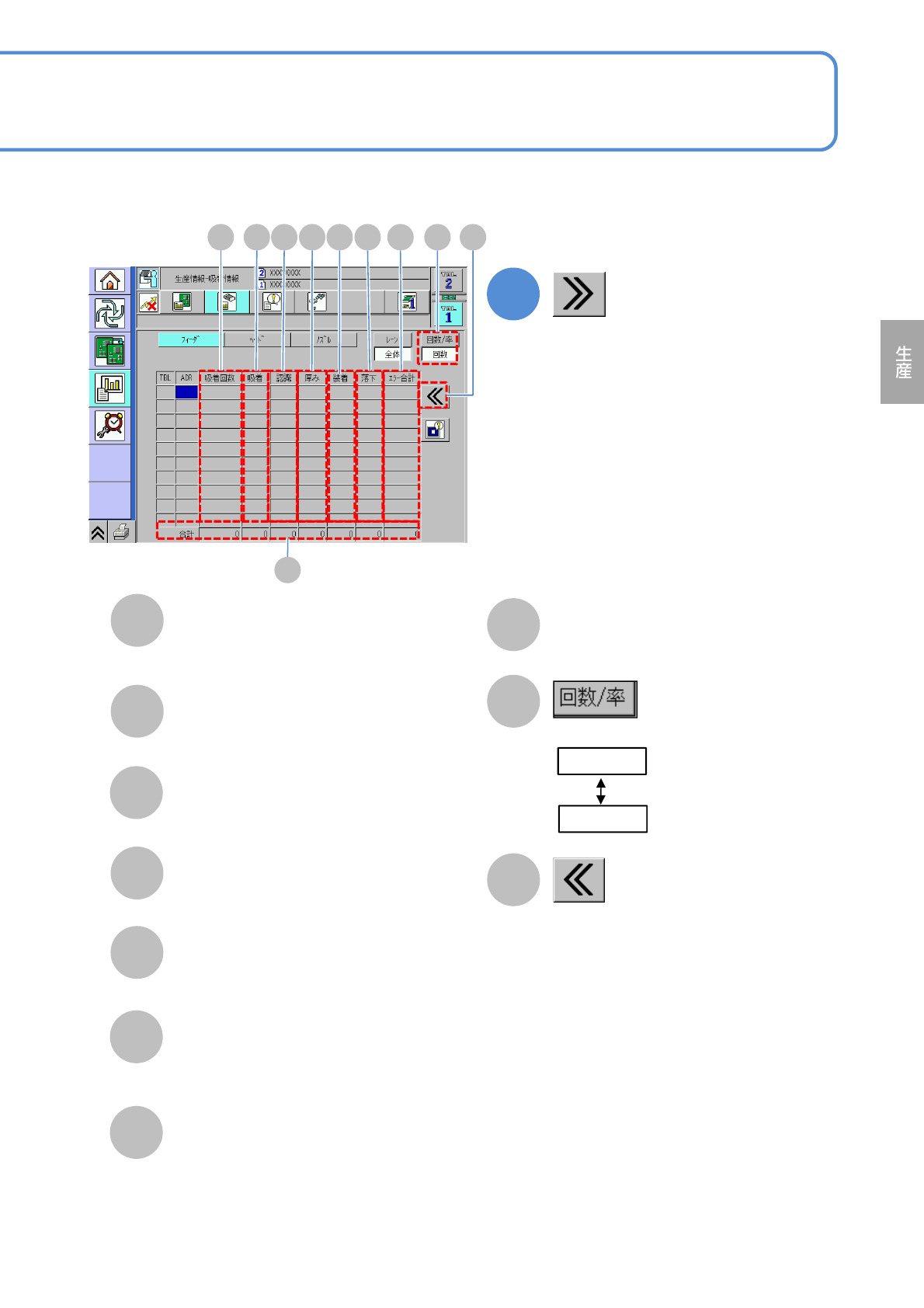

エラー合計
フィーダーごとのエラー回数の合計、
または率。
表示の種類を選ぶ。
吸着回数
フィーダーごとの吸着回数、または率。
厚み
部品厚みエラーの回数、または率。
装着
装着エラーの回数、または率。
G
I
合計
全フィーダーの吸着回数/率の合計、
またはそれぞれのエラー回数の合計/率。
H
吸着
吸着エラーの回数、または率。
認識
認識エラーの回数、または率。
元の画面に戻る。
J
A C F GB D
H
JIE
落下
部品落下エラーの回数、または率。
F
回数
率
1
(エラーの詳細情報が表示される)
