NPM-W 2 EJM7DJ-MB-06O-00 6-1-18 -5 データ 修正 捨て打ちデータの修正 3 (塗布ヘッド) 操作編 6-1-18 基板捨て打ち設定 捨て打ちパターンが「基板」の場合のみ。 A A 開始座標 X(mm ) 捨て打ち開始 X 座標を表示。 1 1 B C D E B 開始座標 Y(mm) 捨て打ち開始 Y 座標を表示。 C 塗布方向 基板上への捨て打ちの場合に塗布して いく方向を表示。 D 塗布角度 E 塗…
NPM-W2 EJM7DJ-MB-06O-00
6-1-18-4
吐出タイミング設定
吐出タイミング制御が「有り」の場合のみ。
A
A
塗布高さ(mm)
吐出を開始する時の捨て打ちユニット
上面からノズル先端までの高さを表示。
1
1
B C D E
B
塗布上昇速度2
塗布上昇速度2を表示。
C
塗布下降速度2
塗布下降速度2を表示。
D
待ち時間1(s)
捨て打ち時の下死点での待ち時間を表示。
E
待ち時間2(s)
捨て打ち時の上昇後の待ち時間を表示。
Z
塗布高さ
塗布下降速度
1段目
吐出開始
塗布時の下死点での
待ち時間
塗布上昇速度
2段目 b
塗布時の上昇後の
待ち時間
塗布上昇速度
1段目
時間
捨て打ちユニット
上面
a
d
e
塗布下降速度
2段目 c
NPM-W2 EJM7DJ-MB-06O-00
6-1-18-5
データ
修正
捨て打ちデータの修正 3
(塗布ヘッド)
操作編
6-1-18

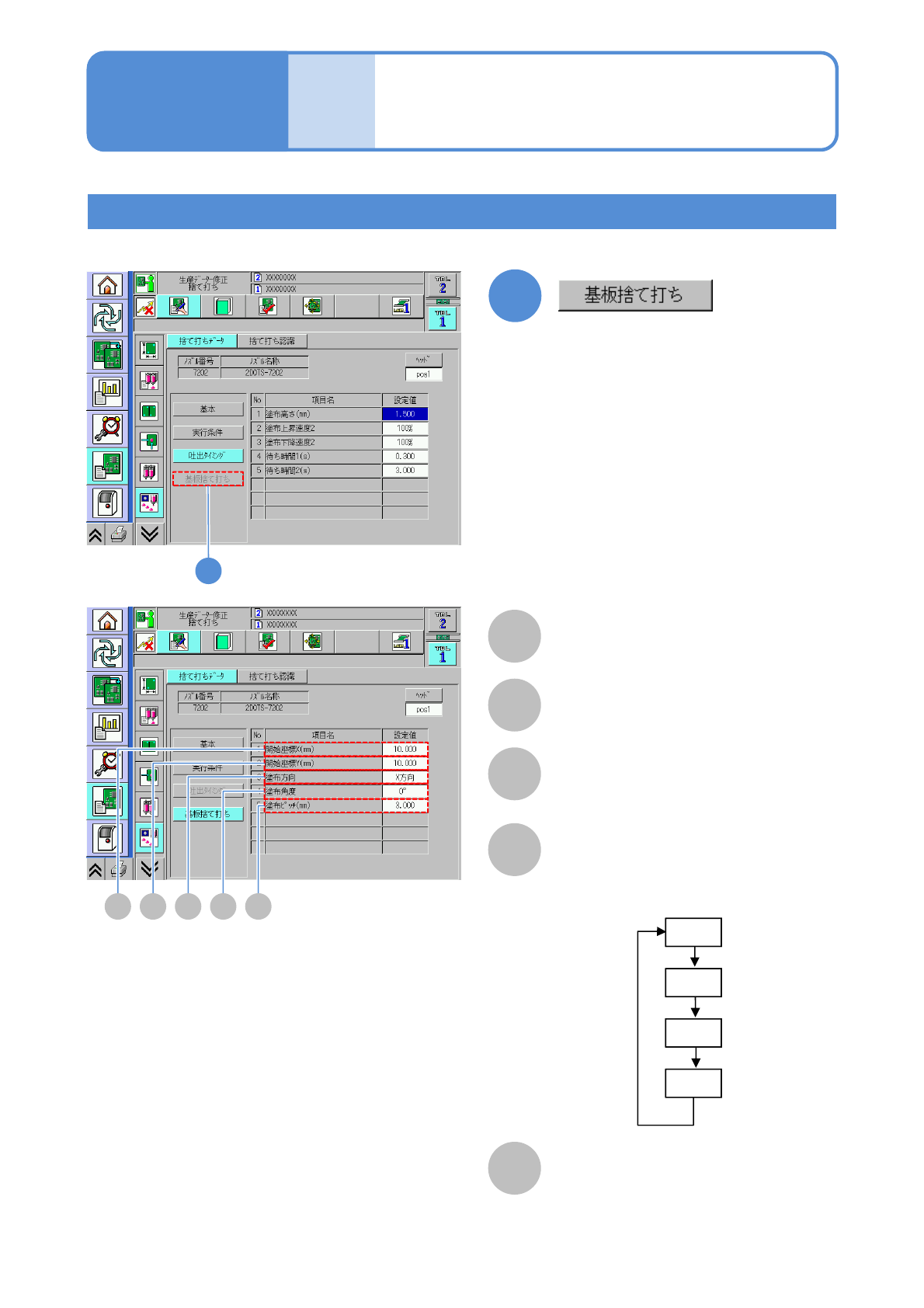

基板捨て打ち設定
捨て打ちパターンが「基板」の場合のみ。
A
A
開始座標X(mm)
捨て打ち開始X座標を表示。
1
1
B C D E
B
開始座標Y(mm)
捨て打ち開始Y座標を表示。
C
塗布方向
基板上への捨て打ちの場合に塗布して
いく方向を表示。
D
塗布角度
E
塗布ピッチ(mm)
ストッパーが電極に接しないように、
塗布ヘッドの角度を選ぶ。
0°
90 °
180 °
270 °
●「捨て打ちパターン」で「基板」を
選んだときに入力できる。
NPM-W2 EJM7DJ-MB-06O-00
6-1-18-6
