NPM-W 2 EJM7DJ-MB-06O-00 トレイサイズ H 開始位置 チップ数 ピッチ ■ 拡大図 C K L H I J トレイの外形寸法を入力する。 X ：長い方の辺の寸法。 Y ：短い方の辺の寸法。 I 第1吸着点の座標。 J 終了位置 最終吸着点の座標。 K X ：長い方の辺に収納され た部品の個数。 Y ：短い方の辺に収納され た部品の個数。 ●単位：個。 L 部品間のピッチ。 6-1-10 -2
NPM-W2 EJM7DJ-MB-06O-00
データ
修正

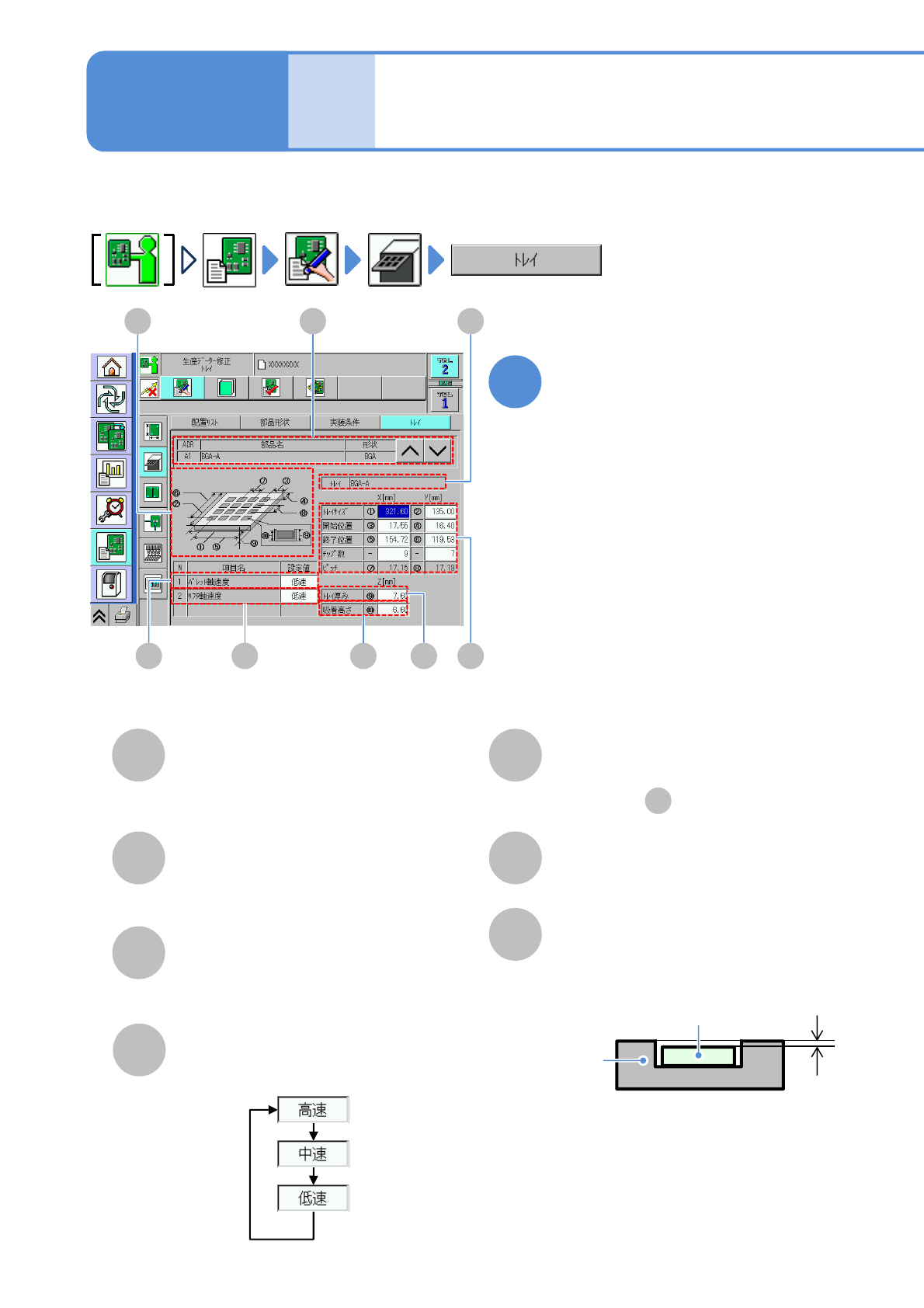

トレイ情報を確認と修正する方法を説明します。
B
CD E G F
トレイデータの修正
(トレイフィーダー)
AH
A
部品情報
(→P.6-1-8)
B
トレイ
トレイ名称。
C
基本情報
(→P.6-1-10-2)
パレット軸の移動速度を選ぶ。
D
パレット軸速度
E
リフター軸速度
リフター軸の移動速度を選ぶ。
●設定値は と同じように選ぶ。
D
F
トレイ厚み
G
吸着高さ
トレイ
電子部品
吸着の高さ
吸着の高さを入力する。
画面上の必要な箇所のデータを
修正する
●画面に触れると、入力画面が表示さ
れる。
1
操作編
6-1-10
6-1-10-1
NPM-W2 EJM7DJ-MB-06O-00
トレイサイズ
H
開始位置
チップ数
ピッチ
■ 拡大図
C
KL
H I J
トレイの外形寸法を入力する。
X：長い方の辺の寸法。
Y：短い方の辺の寸法。
I
第1吸着点の座標。
J
終了位置
最終吸着点の座標。
K
X：長い方の辺に収納された部品の個数。
Y：短い方の辺に収納された部品の個数。
●単位：個。
L
部品間のピッチ。
6-1-10-2
NPM-W2 EJM7DJ-MB-06O-00
１
データ
修正
ノズルチェンジャーに収納されているノズル情報を確認する方法を説明します。
A B
チェンジャ
B
A
ノズル
ノズルチェンジャー配置の
修正
ノズルチェンジャーの番号。
それぞれのノズルチェンジャー内の
ノズルの番号。
11 12 13 14 15 16 17 18
21 22 23 24 25 26 27 28
31 32 33 34 35 36 37 38
41 42 43 44 45 46 47 48
作業者
●例（12／軽量16ヘッドノズルのとき)
6-1-11-1
操作編
6-1-11
