NPM-W2 EJM7DJ-MB-08O-00
8-2-1-4
NPM-W2 EJM7DJ-MB-08O-00
システム
機能詳細
8-2-2-1
■基板単位の設定項目
基板単位、部品単位の設定の方法を説明します。
●イーサーネットによって設備間の通信をします。
●他社検査機を使用する場合は、取扱説明書『他社検査機インターフェ－スソフト』を参照してください。
設定項目 説明
装着制御
装着位置をAPC制御するときは、「ON」を選ぶ。
検査制御
検査位置をAPC制御するときは、「ON」を選ぶ。
（APC制御位置を基準に、部品を検査する）
補正モード 装着点単位：
●装着点ごとに補正量を計測し、その補正量を装着点ごとに適用する。
●「APC制御スイッチ」がOFFのとき、部品の補正量はゼロ。
●「APC制御スイッチ」がONのとき、計測できなかった部品の補正量は
計測に成功した他部品の補正量の平均値。
パターン単位：
●各パターン内で、計測制御が「対象」に設定されている部品について
計測を行い、それらの補正量の平均値をパターンに所属する部品に適
用する。
●計測対象部品がないとき、すべての部品の補正量はゼロ。
●パターンに計測対象部品がないときやパターン中の対象部品がすべて
認識に失敗したときは、それらのパターンに所属する部品の補正量は
計測に成功した他パターンにある計測対象部品の補正量の平均値。
パターン単位(2点補正) ：
●選んだ同一パターン内の2部品以上の補正量を使い、基板認識補正の回
転や基板伸縮補正の計算手法を使用して求めた補正量をパターンに所
属する部品に適用する。
●基板認識同様に、対角に離れて位置する2部品をパターンごとに最低1
組ずつ補正基準として設定する。
装着単位補正時の平均値適用
ずれ量
平均値ずれ量を設定するときは「ON」を選び、設定値を入力する。
装着位置補正量がこの値を超えたとき、計測異常としてパターンの平均
値を適用する。
操作編
8-2-2
各種設定 1
フィードフォワード機能
NPM-W2 EJM7DJ-MB-08O-00

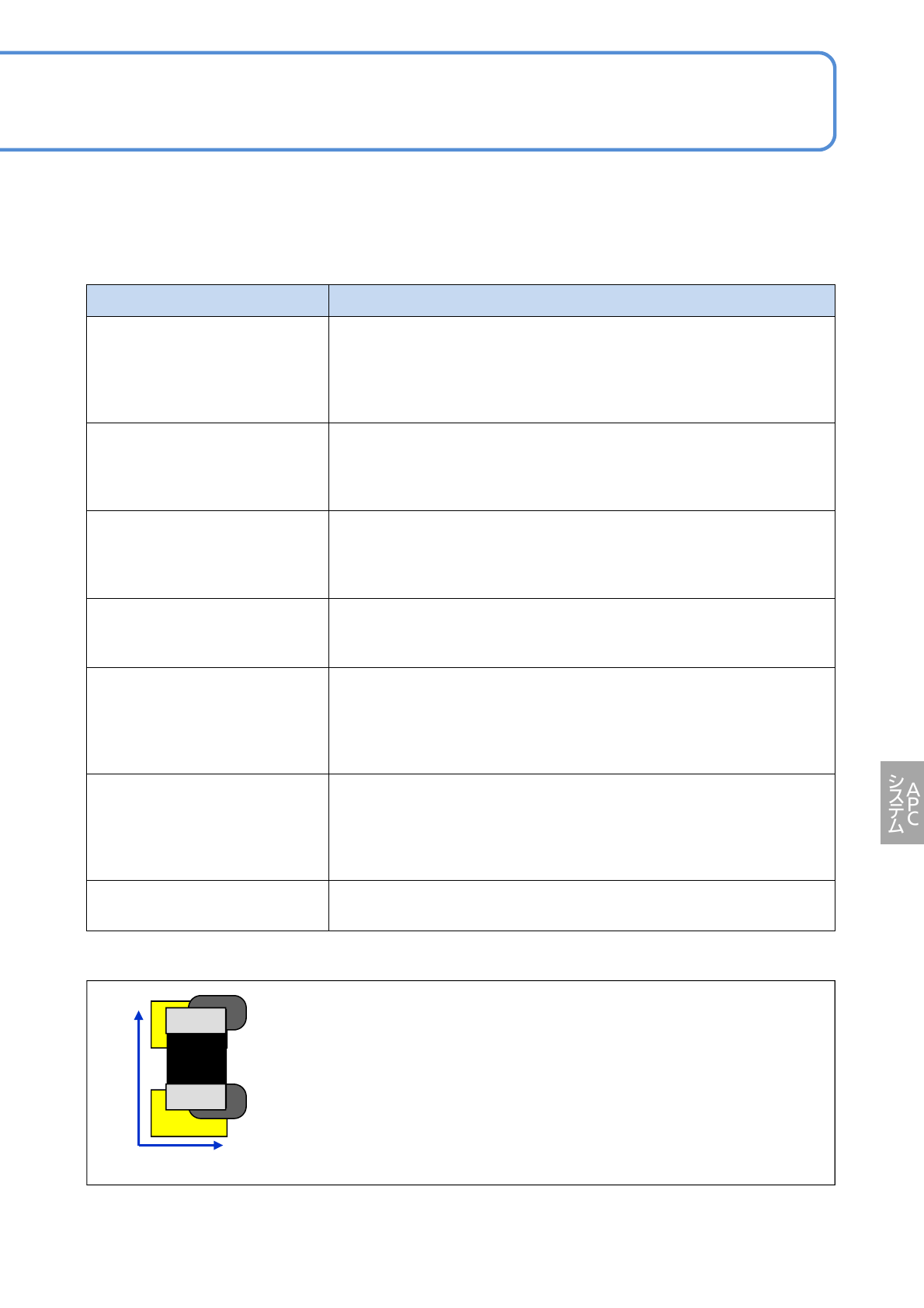

■部品単位の設定項目
設定項目 説明
APC制御スイッチ
装着制御
X方向補正
Y方向補正
角度補正
各制御(補正)を行うかどうかを選ぶ。
●ON：制御(補正)を行う。
●OFF：制御(補正)を行わない。
補正量の比率
ランド方向
非ランド方向
角度方向
各方向の補正量の比率を設定する。 0-100 [%]
1)
●計測結果にこの比率を乗算した値で、補正量を制限する。
補正量の限界値
ランド方向
非ランド方向
角度方向
各方向の補正量の限界値を設定する。 [mm]
●計測結果がこの値を超えると、補正量はこの値に制限される。
フィードフォワードオフセット
X方向
Y方向
フィードフォワード時のオフセット量を設定する。
●計測結果はんだ位置に、この値を加算した位置に装着する。
計測制御 非対象：計測制御の対象としない。
対象：計測制御対象とする。
●計測モードが「パターン単位」、または「パターン単位(2点補
正)」のとき、パターンごとに1点、または2点以上の部品の「対
象」の設定が必要。
個別補正 しない：個別補正を行わない
する：個別補正を行う
●計測モードが「パターン単位」、または「パターン単位(2点補
正)」のとき、指定部品は自分のはんだ位置計測結果が補正量とし
て適用される。
装着基準 はんだ：はんだ装着基準で計測する。
ランド：ランド装着基準で計測する。
ランド方向：
はんだがずれた位置に対して、100%追従した位置に装着される。
非ランド方向：
はんだがずれた位置に対して、50%追従した位置に装着される。
●ミニトラやSOPなど部品の両側にランドがあるものだけが有効
（QFP、BGAなどは無効）
非ランド方向
ラ
ン
ド
方
向
1)補正量の比率を非ランド方向に50%に設定したときの例
8-2-2-2
50%
100%
