NPM-W2 EJM7DJ-MB-02O-00
基本の画面構成
2-2-1-1
各部の
名称
タッチパネル 1
操作編
2-2-1
タッチパネルのそれぞれのエリアに表示される内容を説明します。
モードアイコン
●現在のモード。
ネットワーク状態アイコン
●現在のネットワーク状態。
画面名
●表示中の画面名称。
ホーム
●操作モードを変更。
生産情報
●自動生産により得られた
情報を表示。
メンテナンス
●メンテナンス情報の確認や
メンテナンス動作。
生産データ *1)
●生産データの作成・修正・
ティーチング。
生産
●自動生産を開始。
段取り
●生産の準備。
マシン *1)
●設備各部の情報・動作の
確認や各種設定。
*1) エンジニアモードとカスタ
マイズされたオペレーター
モードのときに表示される。
NPM-W2 EJM7DJ-MB-02O-00
2-2-1-2
メニューの階層
名称 機能
ブザー
停止
鳴っているとき、ブザーを停止する。
スーパー
インポー
ズ
認識画面を字幕表示する。
フルサイズ 1/2縮小（左上） 1/2縮小（右
上） 1/2縮小（右下） 1/2縮小（左下）
消去の順に切り替わる。
画面印刷
画面データを出力する。
●「画面印刷SD出力」（→P.7-1-1）
・「ON」のときSDカードに出力する。
・「OFF」のときLNBに送信する。
ヘルプ
表示中の画面の説明を表示する。
●ヘルプ画面の操作は(→『トラブルシューティン
グ編』P.2-1-1)内を参照。
言語
切り替え
表示文字が、
日本語 中国語 英語
の順に切り替わる。
ESC
ファンクションメニューを閉じる。
ファンクションキー
● を押して使
用したいファンク
ションキーを選ぶ。
テーブル切り替えボタン
●前側/後側のテーブルの表
示 (操作) を切り替え。
メッセージバー
●各種メッセージを表示。
生産データ名
●読み込み中の生産データの
名称。ないときは空欄。
シングルレーンモード:1段表示
デュアルレーンモード:2段表示
状態表示、ボタン、
メッセージエリア
●現在の作業の状態や内容。
第1階層 第2階層
第3階層
第4階層
●第1階層に表示されるアイコンは、操作モードによって異なります。
工場出荷のとき
オペレーターモード:5種類
エンジニアモード:7種類
●第2・第3・第4階層に表示されるアイコンは、1つ上の階層で選んだ
項目に応じて変わります。
時刻、バージョン表示
●設備の現在時刻、前側/後
側のヘッド構成、マシンソ
フトバージョンを表示。
レーン表示
●デュアルレーンモードのとき
現在のレーンを表示。
:レーン1とレーン2
:レーン1:レーン2
NPM-W2 EJM7DJ-MB-02O-00
2-2-1-3
各部の
名称
タッチパネル 2

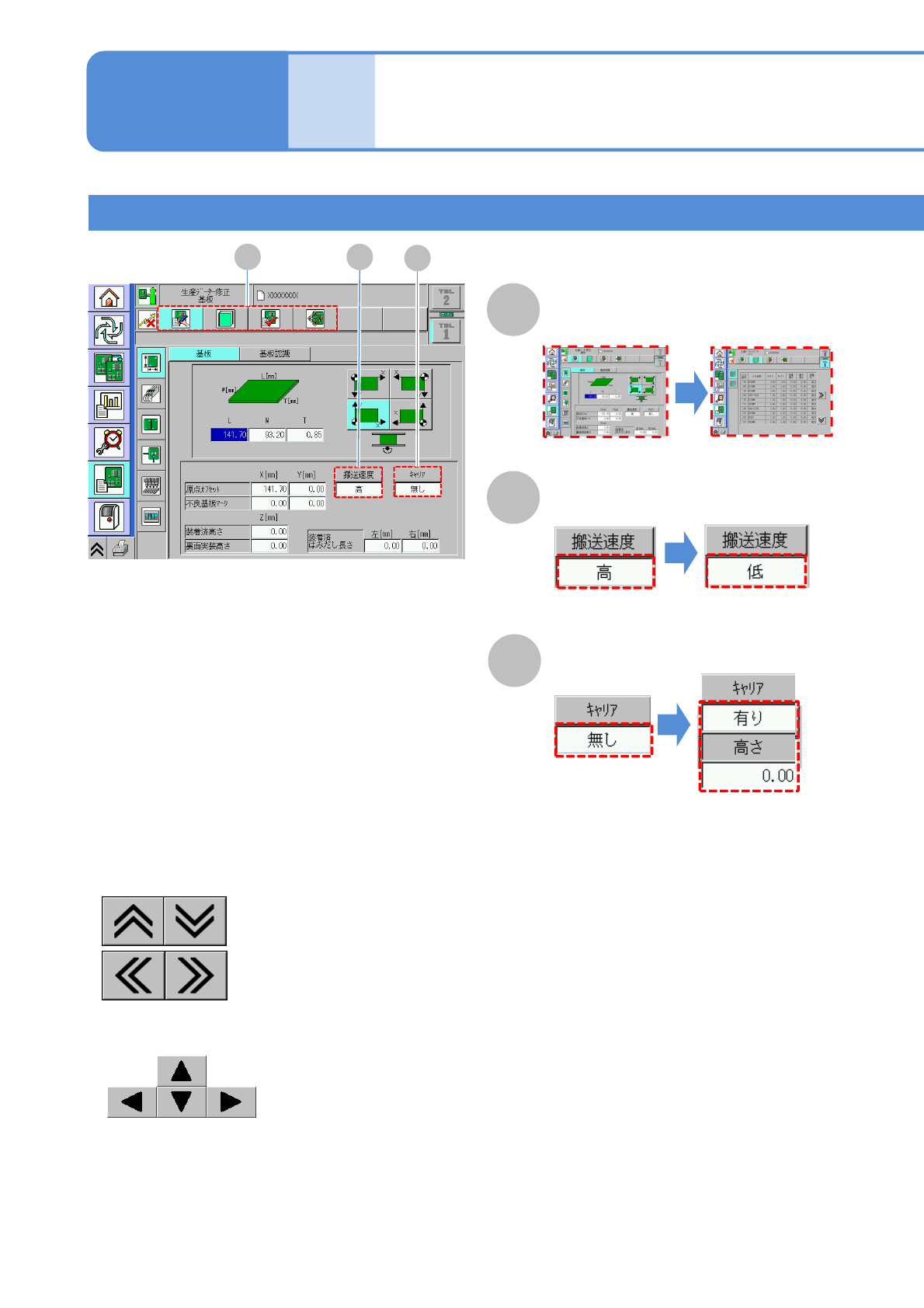

操作の種類
操作編
2-2-1
■選ぶとき
(次のパラメーターが表
示される)
(「有り」と数値入力
が表示される)
選ぶ
（次の画面が表示され
る）
切り替える
切り替えて入力する
■表をスクロールするとき
：縦方向
：横方向
■認識画像を移動するとき
：上下左右方向
A
A
B
B
C
C
