NPM-W 2 EJM7DJ-MB-03O-00 3-2-14 -2 A B C 2 ( エラーの詳細情報が表示される ) A B 元の画面に戻る。 C 表示の種類を選ぶ。 ノズルごとの吸着情報 ( → P.3-2-1 -12 )
NPM-W2 EJM7DJ-MB-03O-00
3-2-14-1
ノズルの吸着状況を確認できます。
ノズルの吸着モニター
1
2B
1
B
傾向
エラー率の増減傾向が表示される。
●
●
●
●
●
：超上昇傾向
：上昇傾向
：変わらない傾向
：超下降傾向
：下降傾向
A
ノズルごとの吸着情報
(→P.3-2-1-12)
A
C
前後の表が表示される。
C
（部品のエラー回数のグラフが表示
される）
●選択中のヘッドの1時間当たりのエ
ラー回数がグラフに表示される。
縦軸:エラー回数
横軸:時間
●エラーの合計、またはエラーの項
目を選択することで、グラフの表
示を切り替えることができる。
D
エラーの合計、およびエラーの
項目
(→ P.3-2-3-2)
D
生産
情報
操作編
3-2-14
NPM-W2 EJM7DJ-MB-03O-00

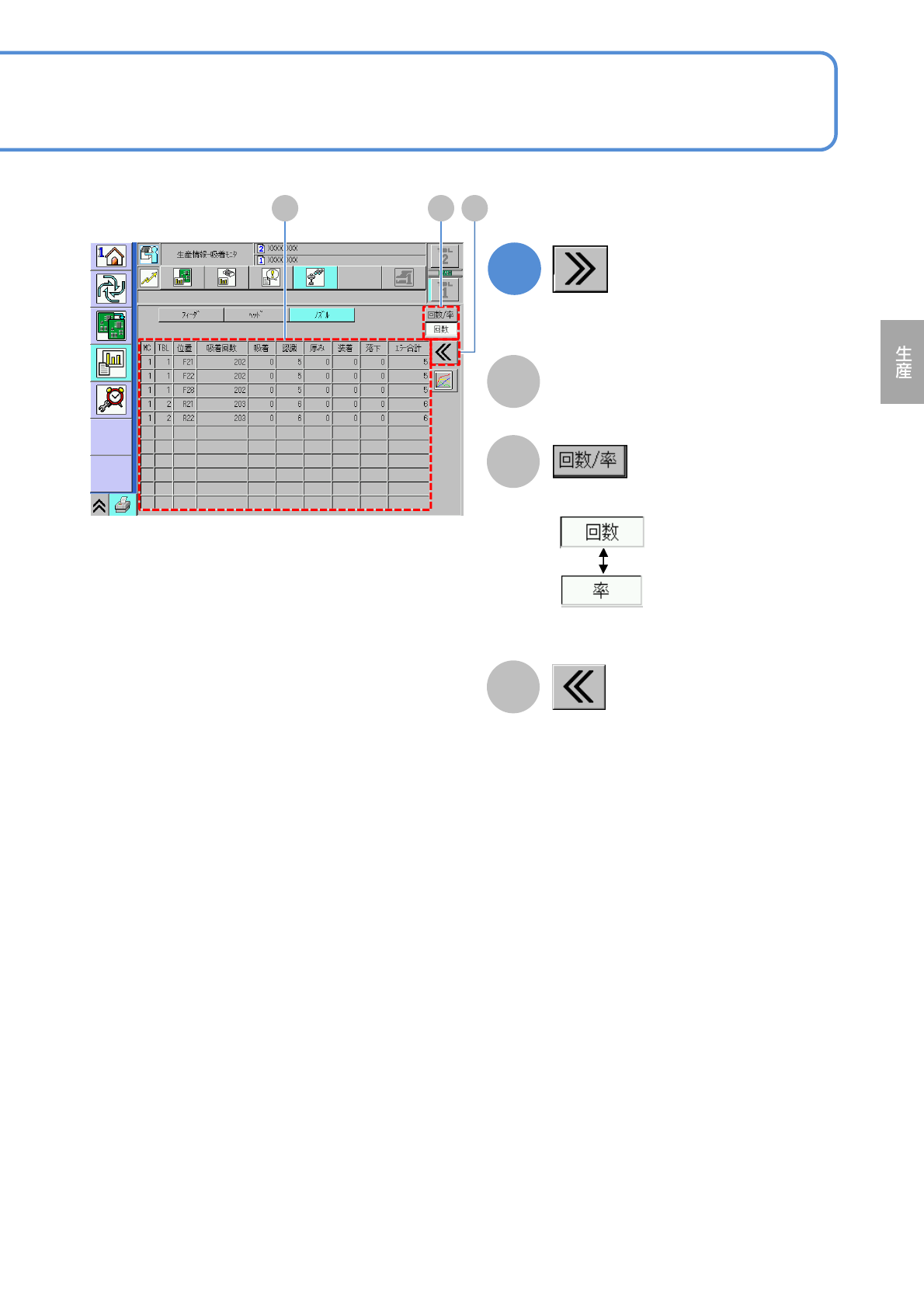

3-2-14-2
A B C
2
(エラーの詳細情報が表示される)
A
B
元の画面に戻る。
C
表示の種類を選ぶ。
ノズルごとの吸着情報
(→P.3-2-1-12)
NPM-W2 EJM7DJ-MB-03O-00
3-2-15-1
検査モニターについては、以下を参照してください
検査モニター
生産
情報
操作編
3-2-15
(→P.4-4-3 ‘部品検査’‘検査モニター’)
(→P.5-4-3 ‘はんだ検査’‘検査モニター’)
