NPM-W 2 EJM7DJ-MB-07O-0 0 マシン パラメー ター 荷重ティーチング ( → 『メンテナンス編』 P.13-8-1) で設定したヘッドの装着荷重を発生さ せるための係数を 確認します。 ● 3 ノズルヘッドだけ確認できます。 7-3-9 ヘッド装着荷重係数 の確認 A A B B 操作編 7-3-9 荷重係数 ノズル位置ごとの荷重係数 A 、 B 。 ストロークエンド ノズル位置ごとのストロークエンド。
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター

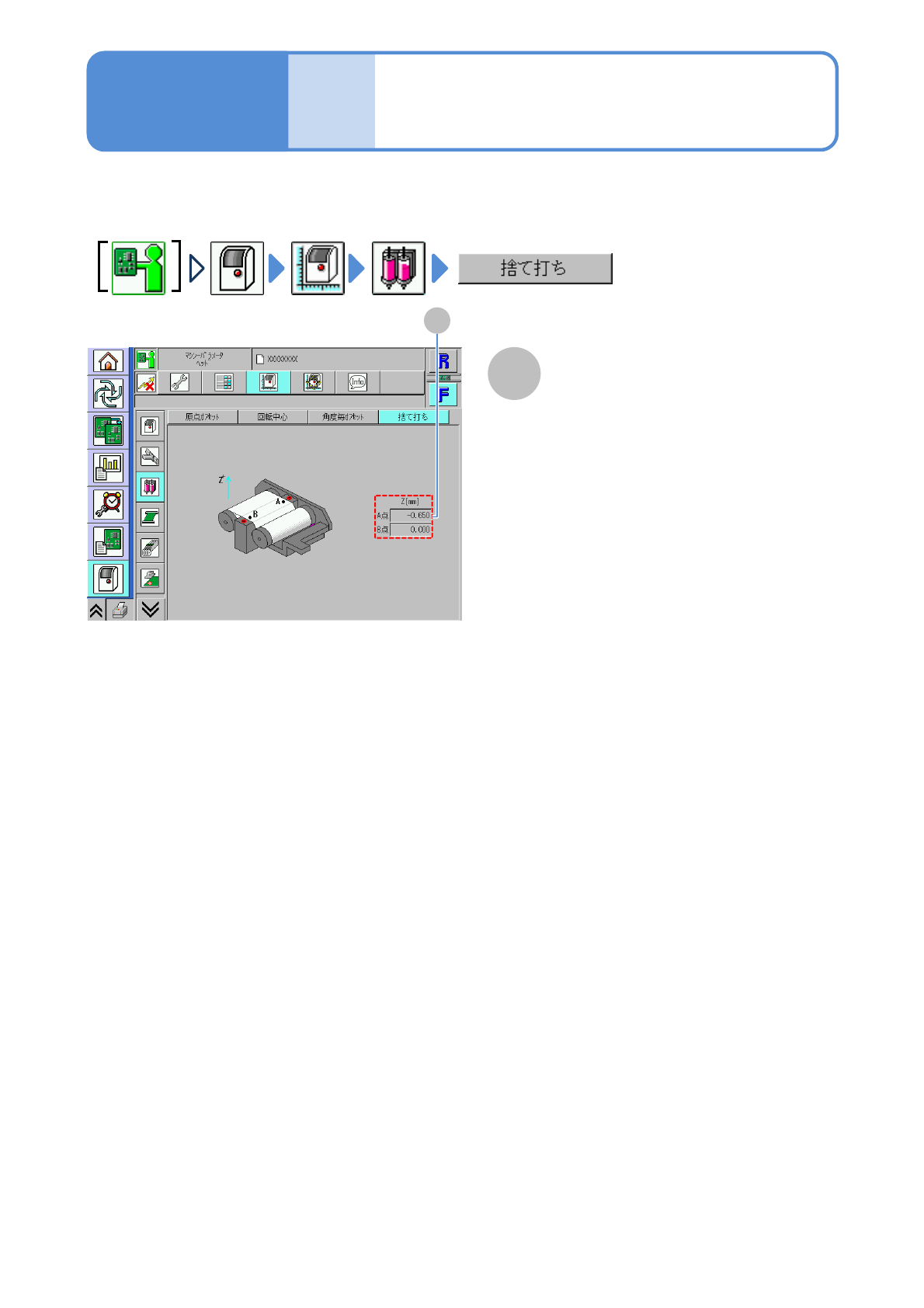

7-3-8
捨て打ち高さオフセットの
確認 (塗布ヘッド)
捨て打ちユニットの高さオフセット値(キャリブレーションの結果)を確認します。
A
A
操作編
7-3-8
捨て打ちユニットのA・B点高さ
Z[mm]
捨て打ちユニットの高さ方向のオフ
セット値。
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター

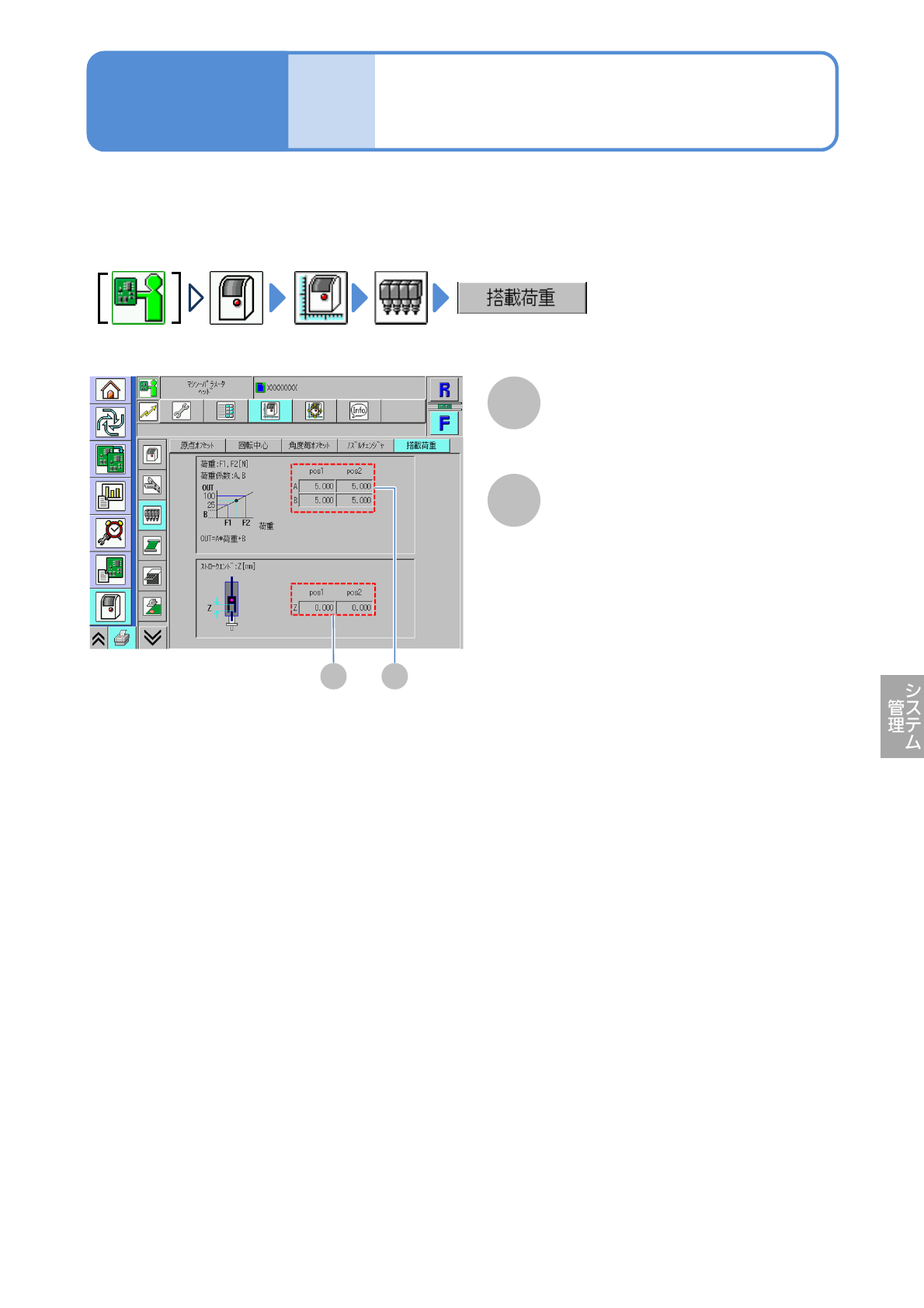

荷重ティーチング(→『メンテナンス編』P.13-8-1)で設定したヘッドの装着荷重を発生させるための係数を
確認します。
●3ノズルヘッドだけ確認できます。
7-3-9
ヘッド装着荷重係数
の確認
A
AB
B
操作編
7-3-9
荷重係数
ノズル位置ごとの荷重係数A、B。
ストロークエンド
ノズル位置ごとのストロークエンド。
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター

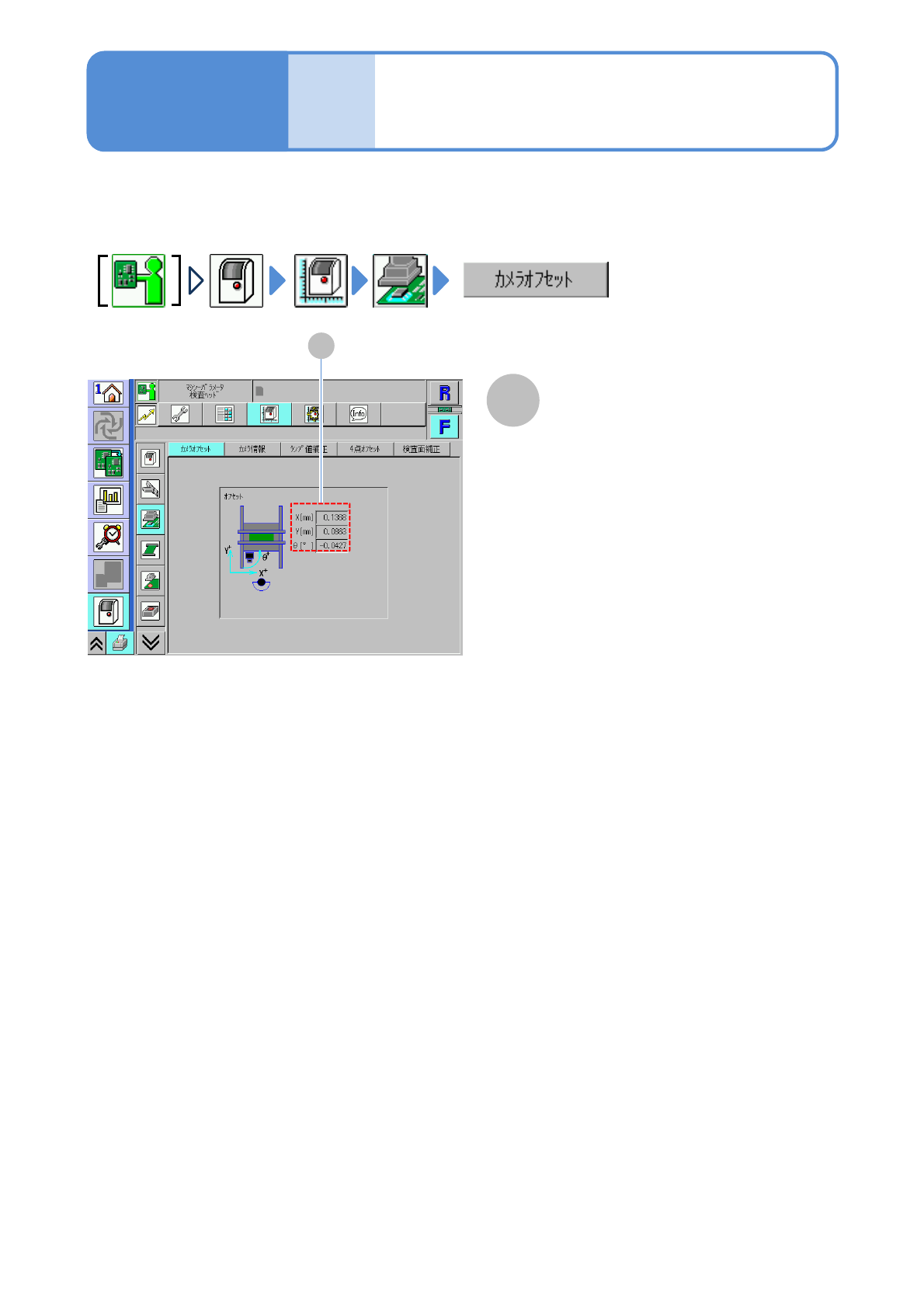

7-3-10
カメラオフセットの確認
(検査ヘッド)
操作編
7-3-10
検査ヘッドによるX軸/Y軸のカメラオフセット値（キャリブレーションの結果）を確認します。
A
A
オフセット
X・Y・θ方向のカメラオフセット値。
