生産を再開する
1
+

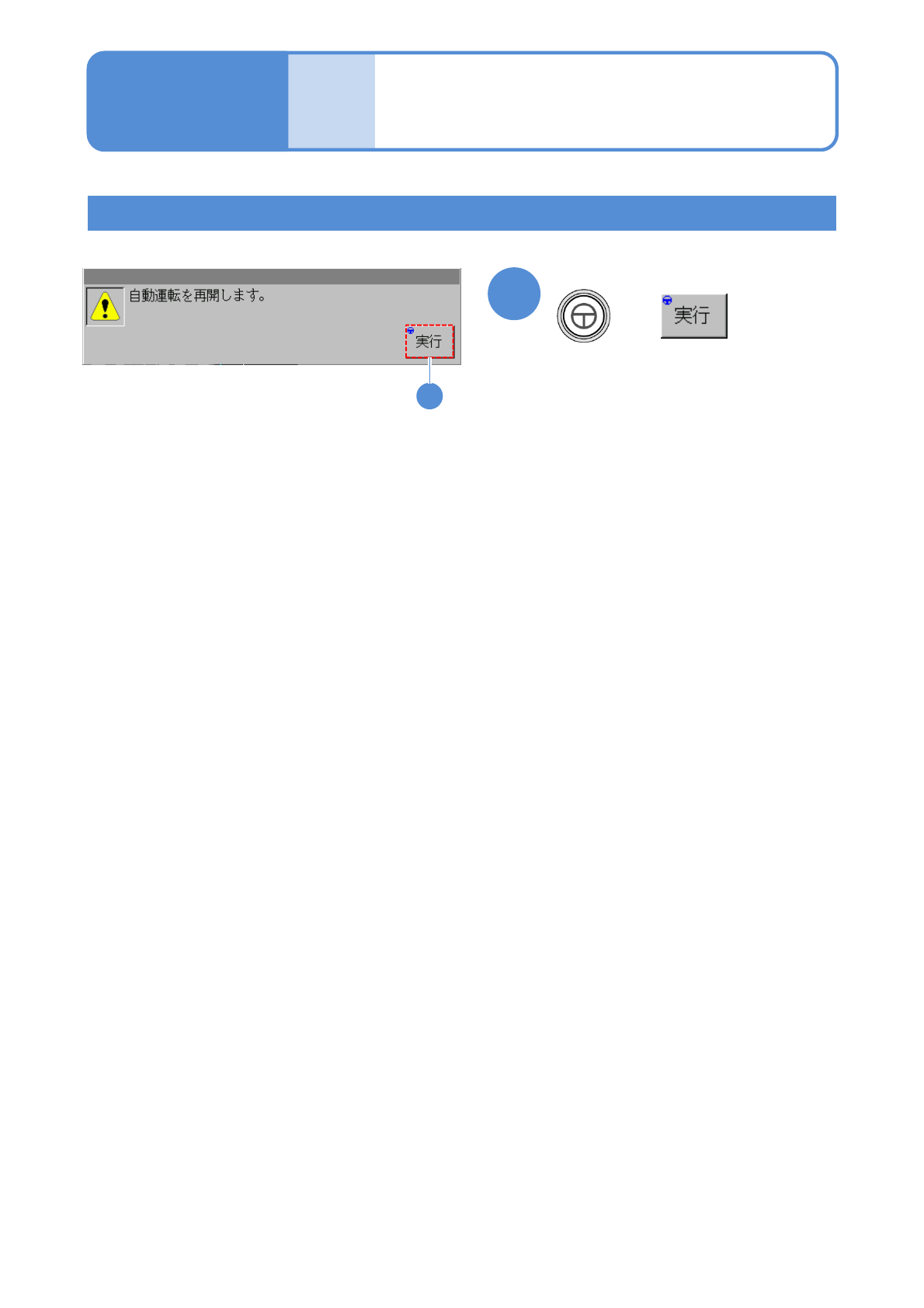

(自動運転が再開される)
メッセージを確認して
生産
過判定入力画面 4
操作編
5-4-4
1
NPM-W2 EJM7DJ-MB-05O-00
生産
5-4-5
生産終了
操作編
5-4-5
1
1

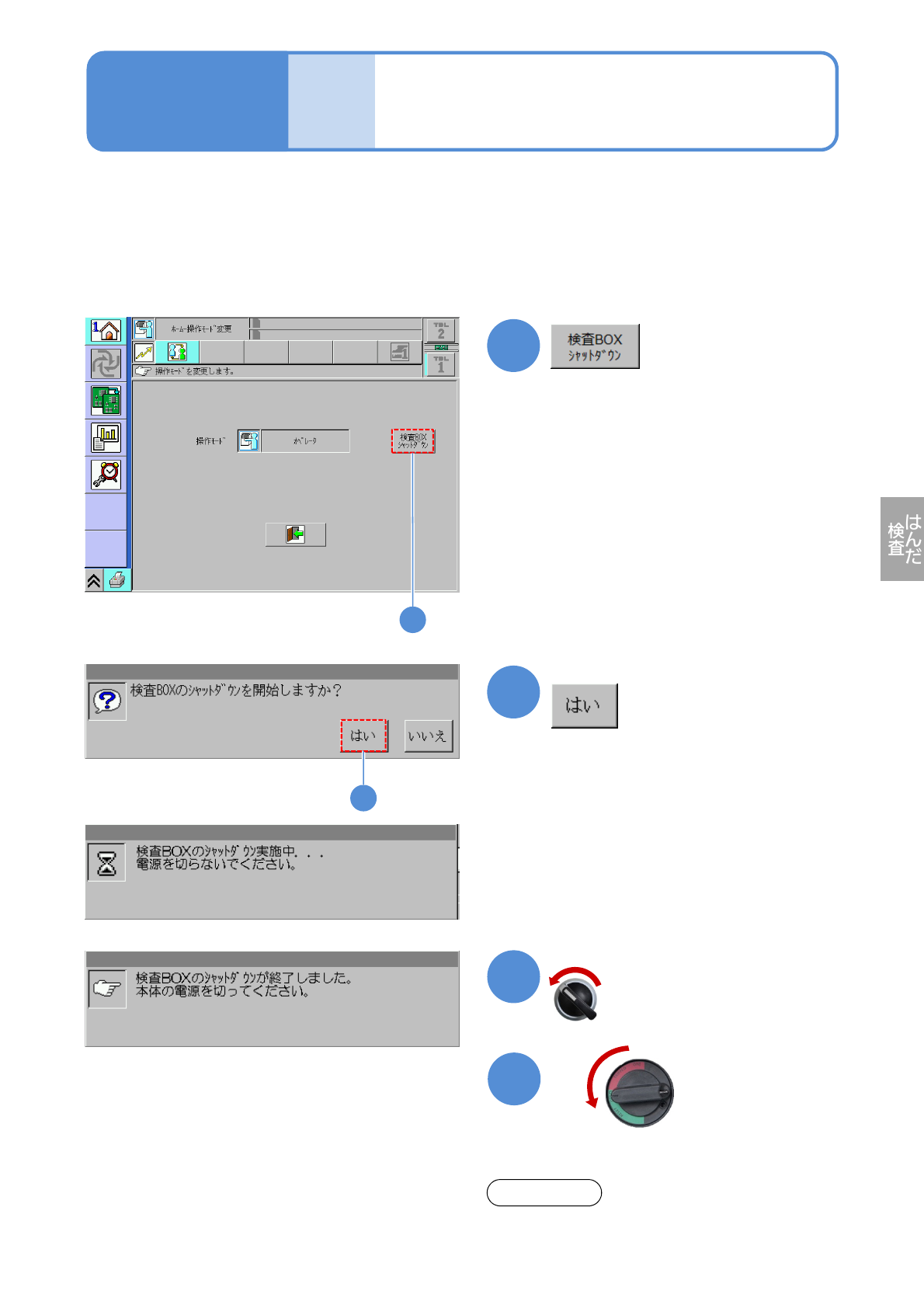

検査ヘッドを搭載した設備に検査BOX(パソコンやUPS)が接続されています。必ず検査BOXをシャットダウ
ンした後に、設備の電源を切ってください。
●検査BOXをシャットダウンしないとUPSの電池寿命が短くなったり、次回起動時に正常に検査BOXと設備
間で通信できなかったりすることがあります。
●検査BOXと設備間で通信できないときは、設備の電源を切って1分以上たってから電源を入れてください。
2
2
サーボスイッチOFF
3
4
OFF
メッセージを確認して
メッセージを確認して
メッセージの背景が点滅しますが、故障ではありません。
お知らせ
NPM-W2 EJM7DJ-MB-05O-00
不良基
板処理
5-5-1-1
操作編
5-5-1
検査結果の不良基板を抜き取ったり、基板を手直ししたりする処理について説明します。
3
1
不良基板を抜き
取る
搬送を再開する
2
不良箇所を手直し
する
●搬送再開スイッチ(フット
スイッチなど)をONにす
る。
●不良基板と判定された基板は検査排出コンベヤーで停止し、良品と判定された基板は停止しない。
(→『NPM-W2 仕様説明書』)
●APCを使用するときは、生産中の基板以外の基板を検査排出コンベヤーから投入しない。
●搬送を再開するときの処理
A) コンベヤー上に基板があるとき
基板が下流側に搬出され、完了後に次基板が搬入する。
B) 基板を抜き取り後コンベヤー上に基板がないとき
上流側から基板が搬入する。
●シグナルタワーが点灯し、
ブザーが鳴る。
●検査モニター画面の「NG
排出解除」で解除する。
(→P.5-4-3‘画面の説明’)
概要
■検査排出コンベヤーの仕様
