仕様
下受けピン自動交換 2
操作編
9-1-9

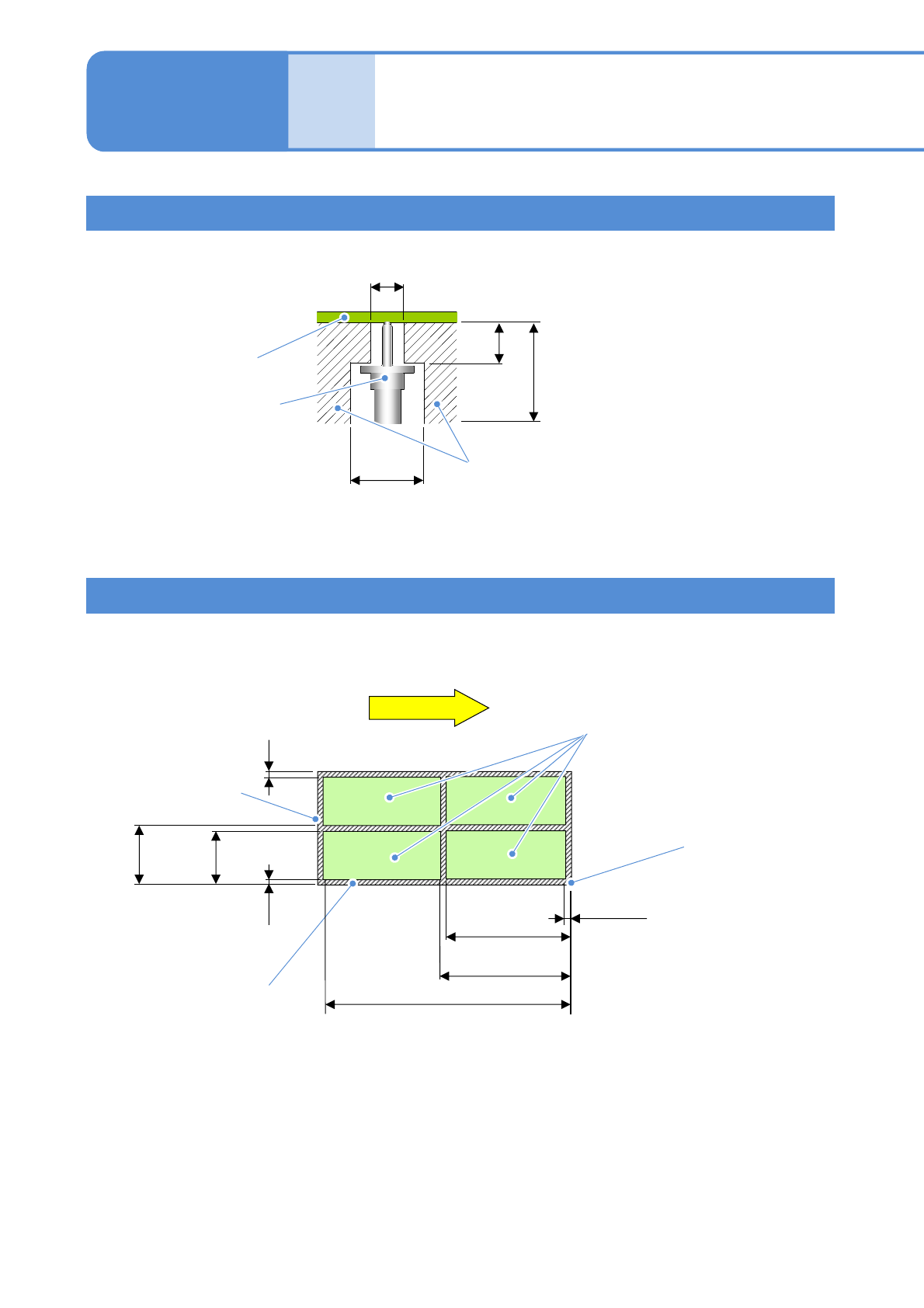

下受けピン(自動交換用)と部品との隙間が下記寸法以上必要。(単位：mm)
基板
下受けピン(自動交換用)
φ15
28
φ8(基板にスリットがないこと)
部品の存在が可能な領域
6
9-1-9-3
■シングルコンベヤー仕様(単位：mm)
基板外形
ピン配置できない範囲
配置可能エリア
基板流れ方向
14.5を超え
32.5を超え
735.5未満
414.5未満
264未満
335.5未満
286未満
32.5を超え
基準
下受けピン(自動交換用)の配置位置条件
下受けピン(自動交換用)の配置エリア
●下受けピンは基板のスリットを避けて配置してください。
NPM-W2 EJM7DJ-MB-09O-00
9-1-9-4

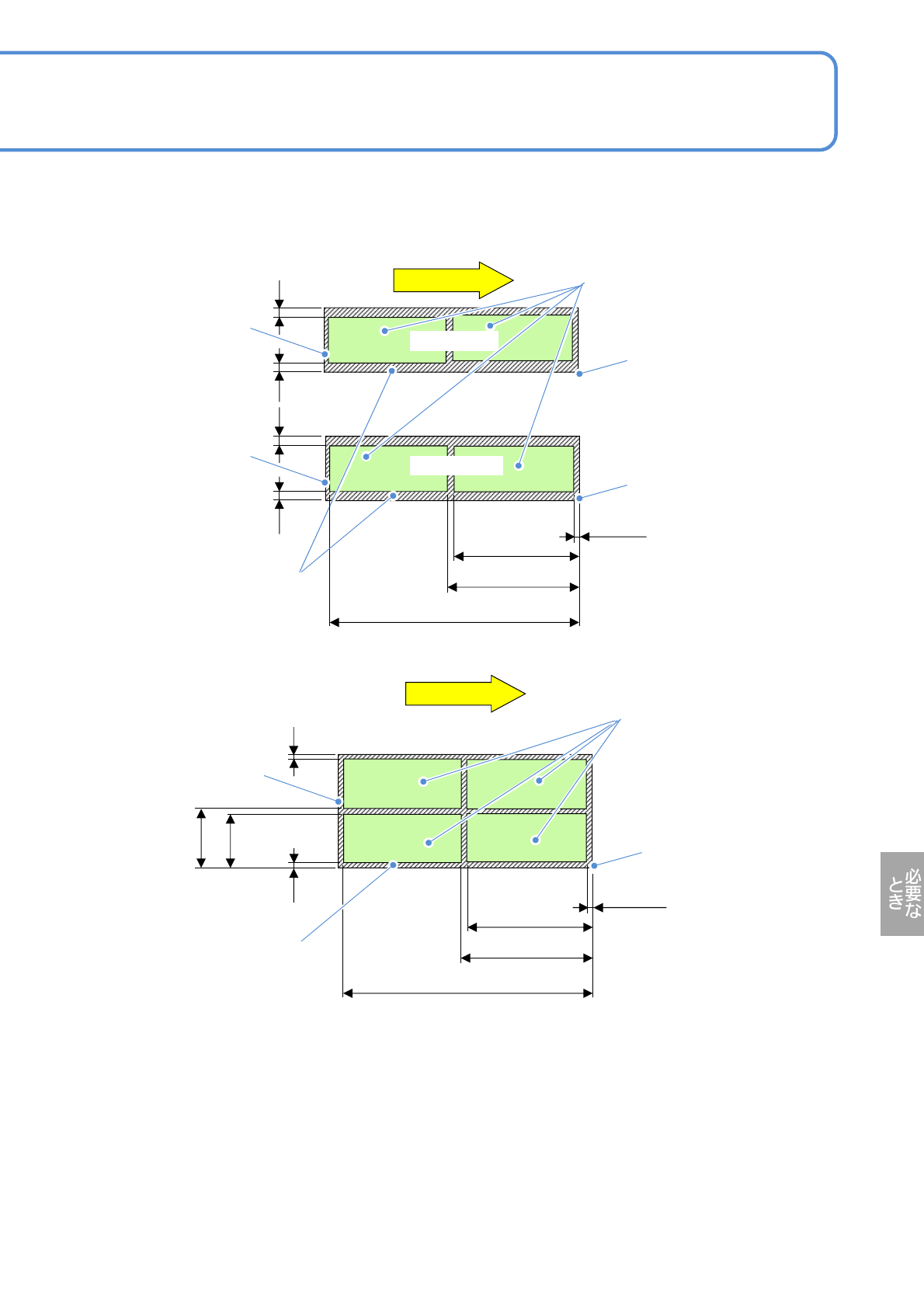

①デュアルレーンモード
②シングルレーンモード
■デュアルコンベヤー仕様(単位：mm)
レーン2
基板外形
基板流れ方向
基板外形
ピン配置できない範囲
配置可能エリア
基板流れ方向
基準
基準
レーン2
ピン配置できない範囲
配置可能エリア
レーン1
21を超え
21を超え
21を超え
6を超え
基板外形
344未満
744未満
406未満
6を超え
344未満
744未満
406未満
21を超え
21を超え
21を超え
248.5未満
268.5
未満
基準
●配置エリア図は基板の右手前基準からピン中心配置可能エリアの寸法を示します。
(左手前基準も、基準からの寸法は上図と同じです)
●配置可能エリアに図の外形線上は含みません。
●シングルレーンモードのときは、前側ヘッドで下受けピンを配置します。
(後側だけに装着ヘッドがあるときは、後側ヘッドで下受けピンの配置します。)
●下受けピンは、基板搬送レールを乗り越えることができないため、基板サイズと使用本数によって、
下受けブロック(ホームポジション)にセット可能な本数は異なります。
●図の基板流れ方向は左→右です。右→左流れのとき、記載の寸法は左右対称になります。
NPM-W2 EJM7DJ-MB-09O-00
仕様
9-1-10-1
特徴
■交互実装モード
●ヘッドが交互に動作し、生産
を行う。
●各ヘッドが前後レーンの基板
に対して生産を行う。
●ヘッドが交互に動作し、対象
レーンの生産が完了すると、他
レーンの生産を行う。
■交互前(後)実装モード
*1）
■独立実装モード
*1）
●前後のヘッドを使用して前(後)レー
ンの基板だけを生産し、後(前)レー
ンの基板は通過させる。
●各ヘッドが各レーンの生産
基板に対して独立して生産
を行う。
前ヘッド: 前レーンの生産
後ヘッド: 後レーンの生産
●基板搬送ロスを最小限に
する。
●レーンごとに生産開始、停止がで
きる。
●レーンごとに生産開始・
停止ができる。
●ヘッド交互動作による
ヘッド待機(対向ヘッドの
動作待ち)がないため、生
産性が向上する。
*2）
機種切替
●設備を停止させて、各
レーンの機種切り替えを行
う。
●基板が通過中に、停止中のレーン
の機種切り替え(生産データ切り替
えや台車交換
*3）
、トレイマガジン
交換)ができる。
●片側生産中に停止中の
レーンの機種切り替え(生
産データ切り替えや台車
交換
*3）
)ができる。
*1) 独立実装モード、交互(前／後)実装モードは、装着ヘッド仕様のときに有効です。
*2) 基板サイズによって、ヘッド待機が生じることがあります。
*3) 機種切り替え対応ユニット選択時(→P.9-1-13)
デュアルレーンモードでは、作成したデータによって交互実装モードと独立実装モードがあります。
■注意点
1. 生産データが選択されていないレーンは、生産しません。
2. データ作成、実装モードの設定はNPM-DGSで行ってください。
詳しくは(→『NPM-DGS』取扱説明書を参照)
実装モード 1
操作編
9-1-10
