NPM-W 2 EJM7DJ-MB-07O-00 マシン パラメー ター 7-3-15 コンベヤー 原点オフセットの確認 操作編 7-3-15 A A 原点オフセット値を確認する コンベヤーの原点オフセット値 ( キャリブレーションの 結果 ) を確認します。 ●デュアルレーンモードのときは、事前にレーンを 選ぶ。 幅寄せ軸 コンベヤー幅の長さオフセット値。 基板停止位置オフセット値を確認する A A 基板停止位置オフセット値 X[mm…
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター

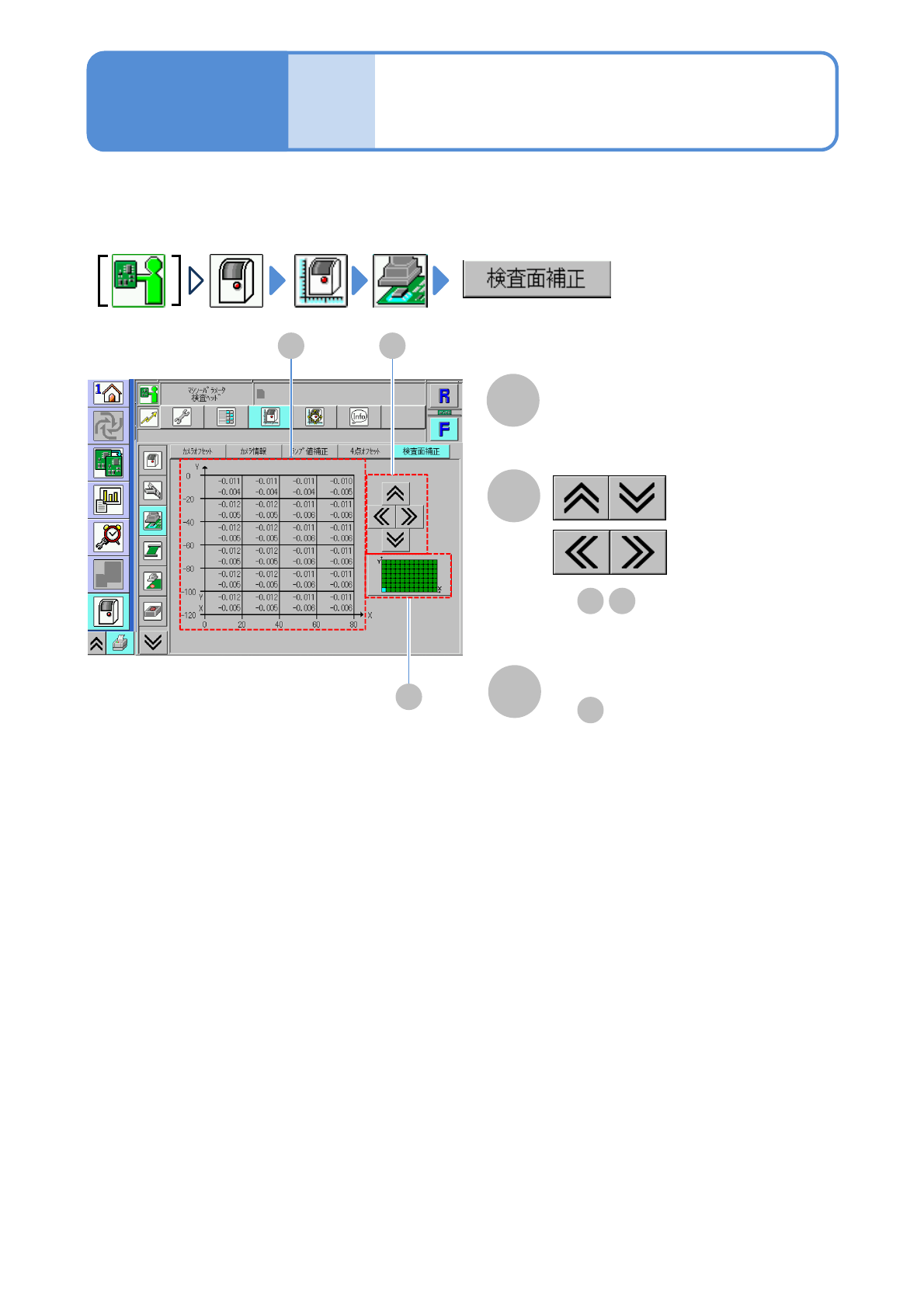

7-3-14
検査面補正の確認
(検査ヘッド)
操作編
7-3-14
検査ヘッドが基板認識位置や装着位置を補正するときに使用する、装着面のオフセット値（キャリブレー
ションの結果）を確認します。
A
オフセット
装着面の補正値。
●20 mm間隔で表示される。
B
C
：縦方向
：横方向
A
C
B
● のエリアが表示される。
A C
エリア表示
● のエリアが青色で表示される。
A
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター

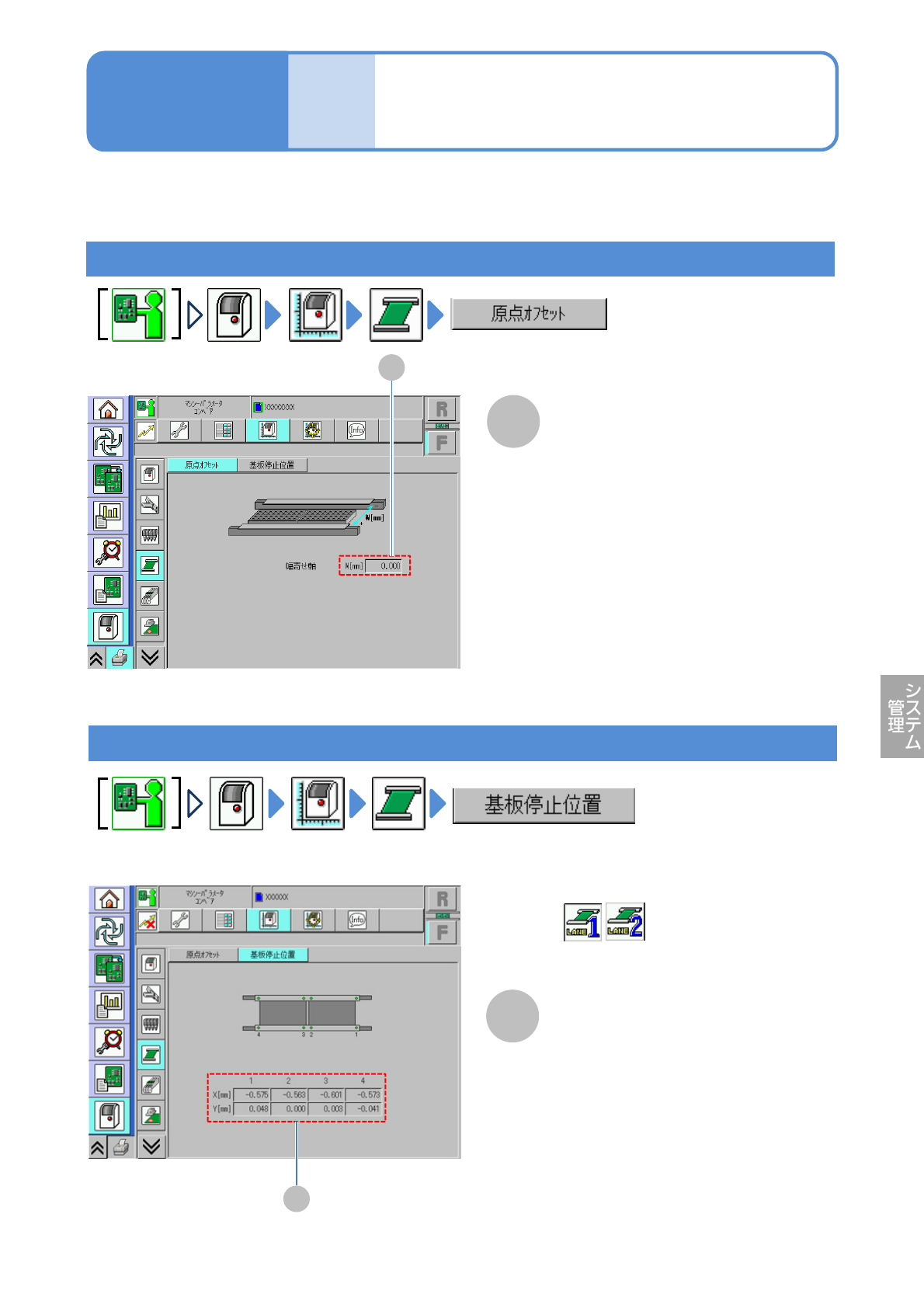

7-3-15
コンベヤー
原点オフセットの確認
操作編
7-3-15
A
A
原点オフセット値を確認する
コンベヤーの原点オフセット値(キャリブレーションの結果)を確認します。
●デュアルレーンモードのときは、事前にレーンを選ぶ。
幅寄せ軸
コンベヤー幅の長さオフセット値。
基板停止位置オフセット値を確認する
A
A
基板停止位置オフセット値
X[mm]/Y[mm]
■デュアルコンベヤーのとき
(事前にレーンを選ぶ)
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター

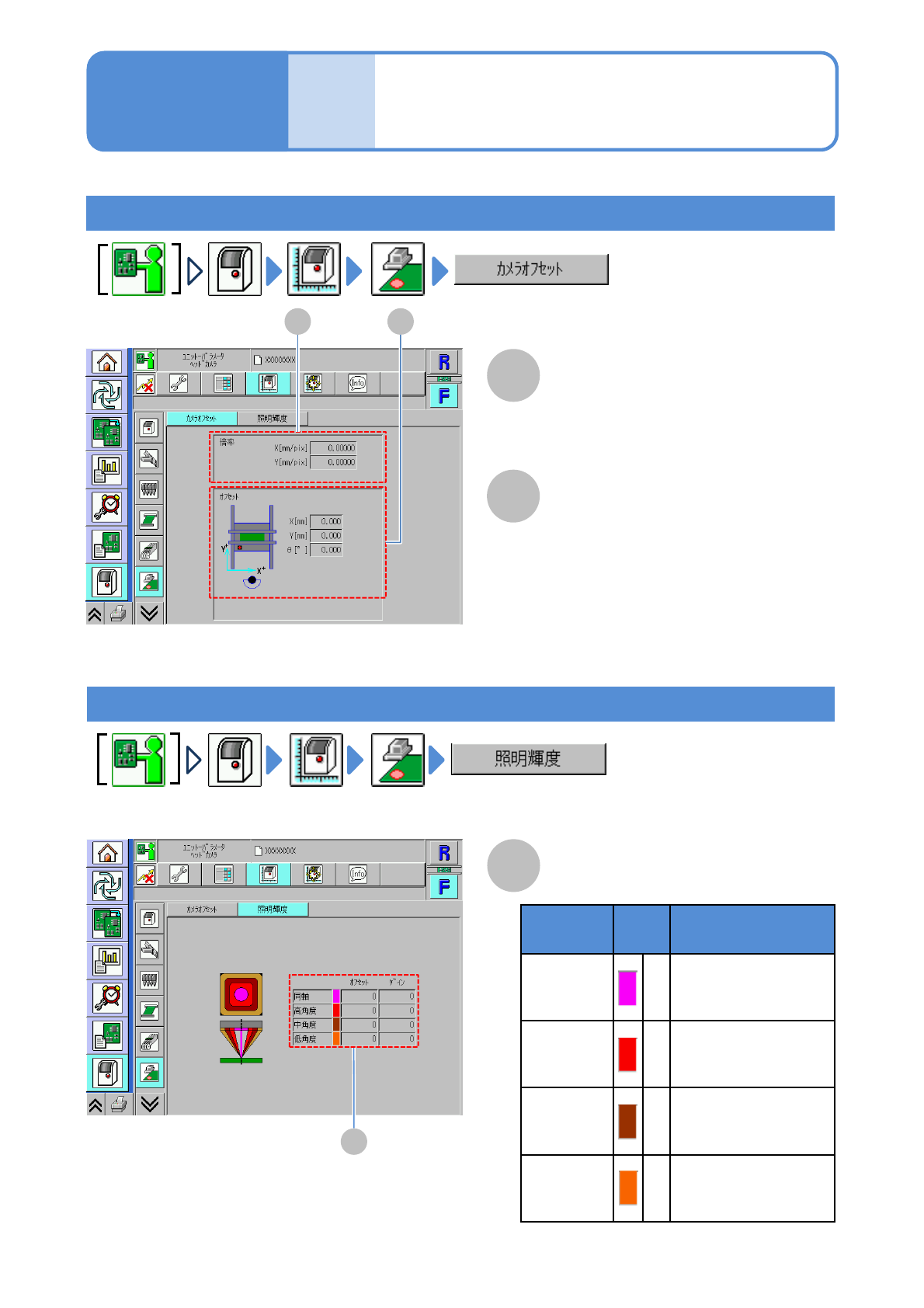

7-3-16-1
ヘッドカメラ
オフセットの確認
倍率 X[mm/pix]/Y[mm/pix]
認識装置に設定するヘッドカメラの倍率。
●基板認識の計算に使用する。
オフセット X[mm]/Y[mm]/ θ[°]
認識カメラで認識するときの、移動位置
の補正値。
設備に設置されているフィーダーのメモリー情報を表示します。
倍率やオフセット値を確認する
照明輝度を確認する
A
A
A
A
B
B
照明の輝度オフセット値と輝度
ゲイン値
照明
種類
色説明
同軸
照明
桃
同軸照明
・輝度オフセット値
・輝度ゲイン値
高角度
照明
赤
高角度照明
・輝度オフセット値
・輝度ゲイン値
中角度
照明
茶
中角度照明
・輝度オフセット値
・輝度ゲイン値
低角度
照明
橙
低角度照明
・輝度オフセット値
・輝度ゲイン値
操作編
7-3-16
