NPM-W2 EJM7DJ-MB-02O-00
2-4-5-3
D
G
A
E
B
F
C
A
ADR
トレイのアドレス
B
部品名
C
学習値 Z[mm]
G
部品名の名称が長い場合、表示されて
いない部分を表示
D
カーソルがある項目の補正値をリセット
E
補正値を全てクリア
F
一覧を上下にスクロール
Z軸の吸着学習値

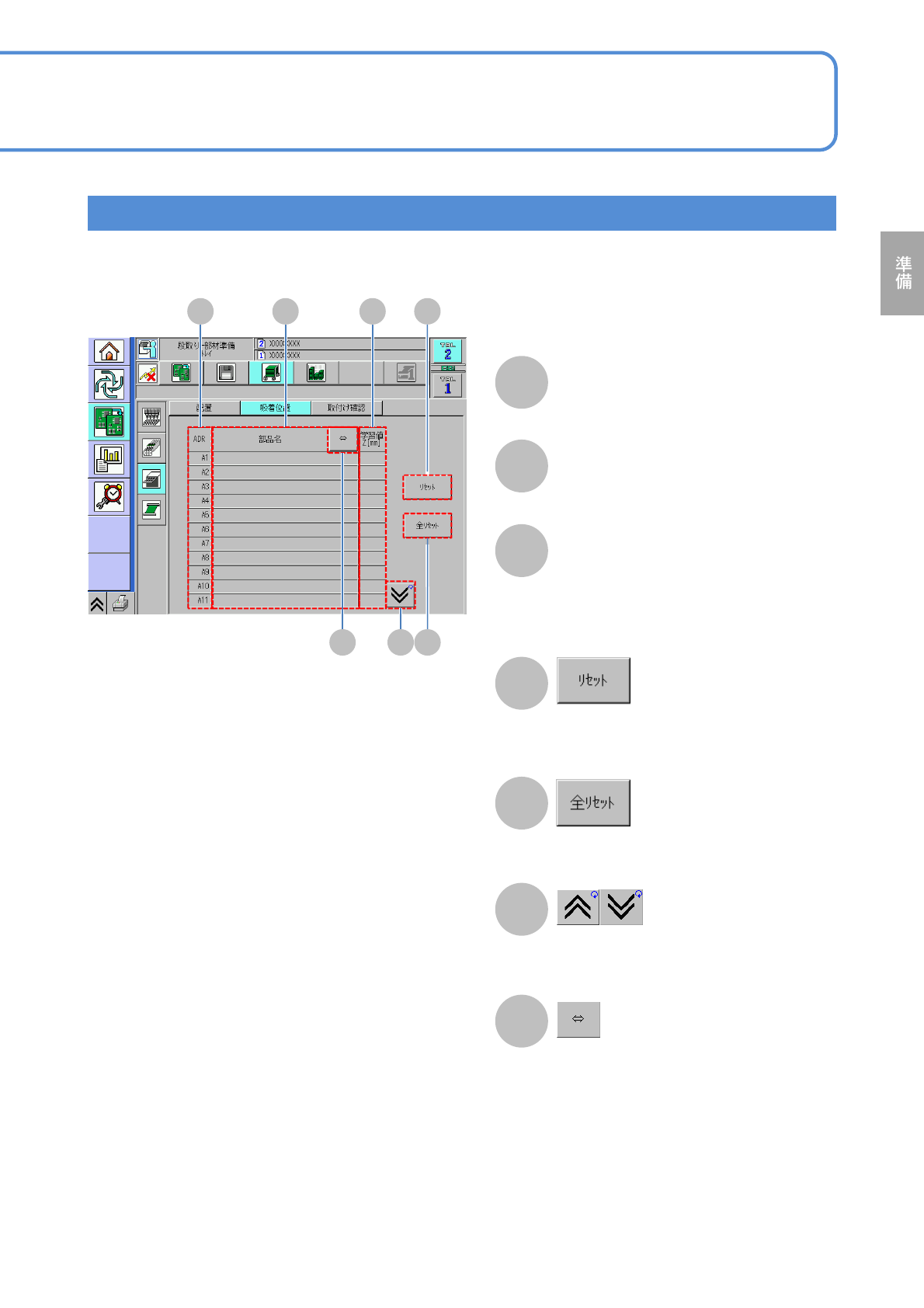

吸着位置画面
NPM-W2 EJM7DJ-MB-02O-00
個別
段取り
操作編
2-5-1

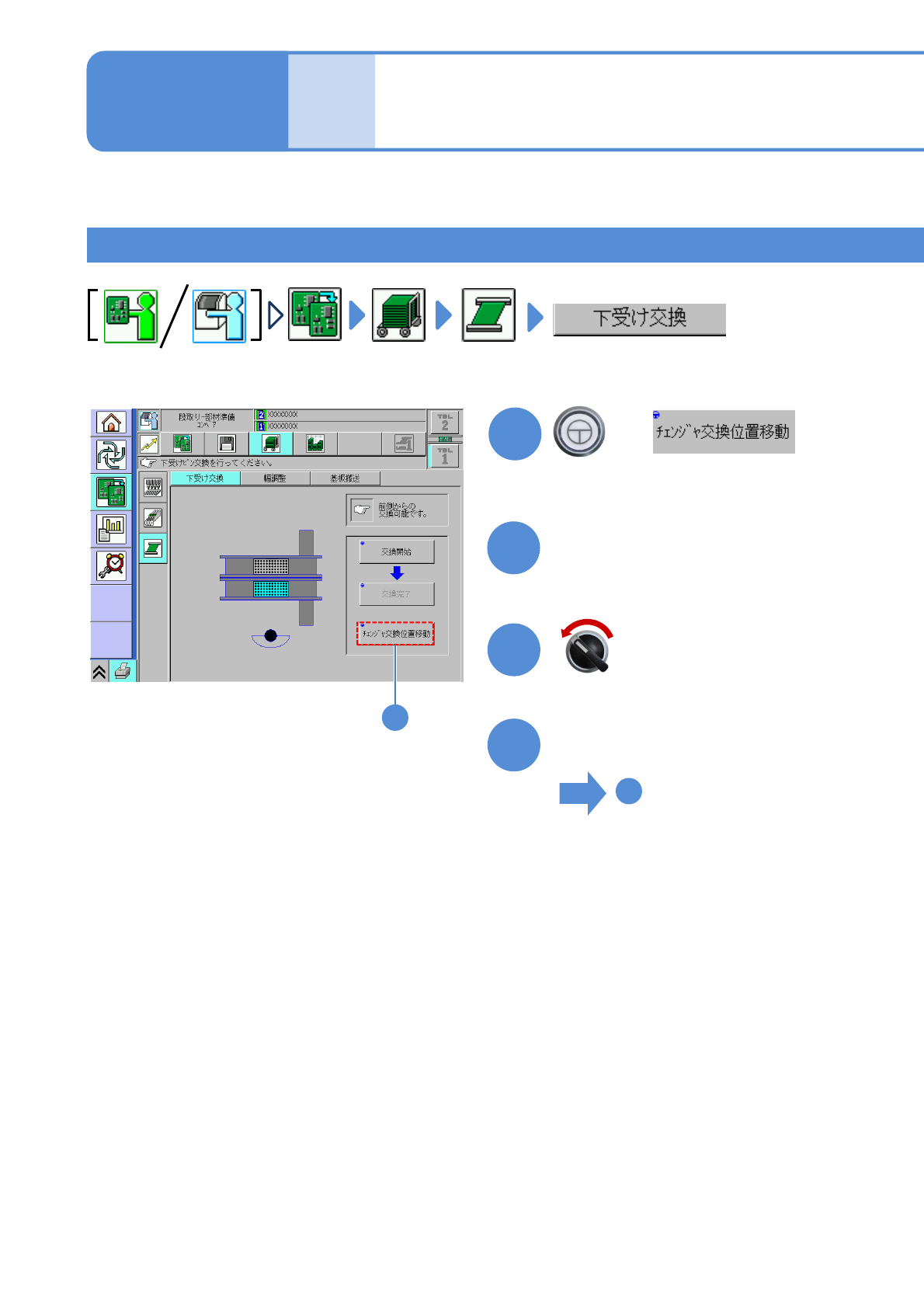

X軸を自動で移動させる方法
2-5-1-1
+
(前側/後側のX軸駆動ユニットが、そ
れぞれの中央に移動する）
1
サーボスイッチOFF
安全カバーを開く
3
4
X軸を自動で移動させる方法と、手動で移動させる方法について説明をします。
5
へ
2
交換台車を取り外す
(→『メンテナンス編』P.3-2)
1
ノズルチェンジャー/
捨て打ちユニット/校正ジグの交換
１
NPM-W2 EJM7DJ-MB-02O-00
2-5-1-2
OFF
SERVO
2
3
4
5
へ
ノズルチェンジャー／捨て打ちユニットに手が届かないときは、作業台を使ってください。
交換台車を取り外す
(→『メンテナンス
編』P.3-2)
1
X軸を奥へ押す
