NPM-W2 EJM7DJ-MB-07O-00
7-3-1
マシン
パラメー
ター
XY原点オフセット
/XY基準マークの確認
A
B

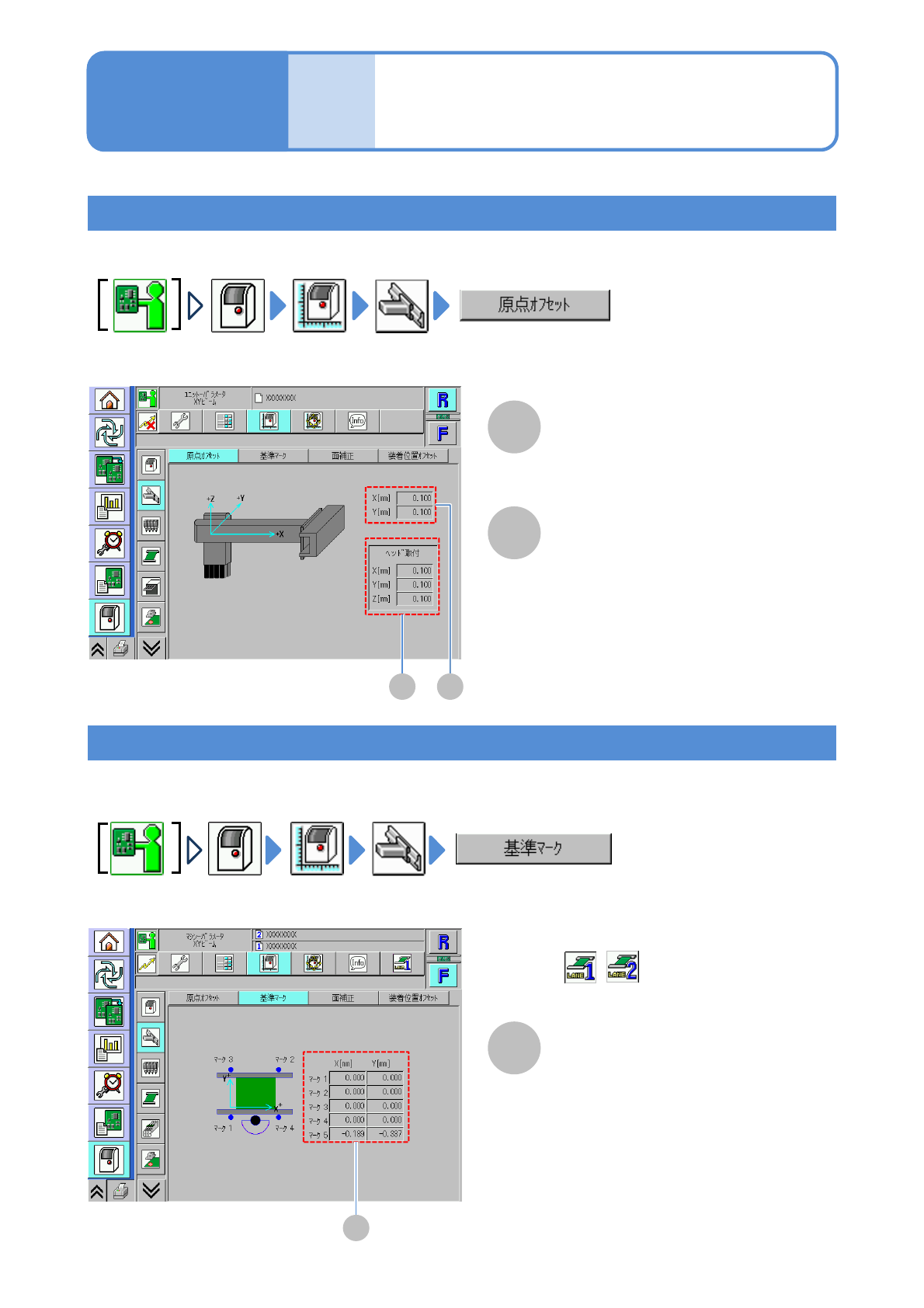

設備に設置されているフィーダーのメモリー情報を表示します。
XY原点オフセット
X軸/Y軸の原点オフセット値(キャリブレーションの結果)を確認します。
XY基準マーク
B
A
操作編
7-3-1
原点オフセット X[mm]/Y[mm]
X軸/Y軸の動作の基準となる、それぞれ
の軸の原点オフセット値。
ヘッド取付X[mm]/Y[mm]/Z[mm]
ヘッドを取り付けるときにX軸/Y軸の動
作の基準となる、それぞれの軸の原点オ
フセット値。
XY 基準マーク位置にヘッドが移動するときのオフセット値(キャリブレーションの結果)を確認します。
●デュアルレーンモードのときは、事前にレーンを選ぶ。
A
A
基準マーク座標 X[mm]/Y[mm]
搬送コンベヤーの基準マークのXY座標
のオフセット値。
■デュアルレーンモードのとき
(事前にレーンの選択を行う)
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-2
装着位置オフセット
の確認
装着位置オフセットの確認をします。
操作編
7-3-2
マルチ認識カメラ
X[mm]/Y[mm]/ θ[°]
装着位置オフセットのマルチ認識カメラ
に対応するX/Y/ θ座標を表示する。
A
B
B
A
Z [mm]
装着位置オフセットのZ座標を表示す
る。
装着ヘッド
A
B
B
A
塗布ヘッド
塗布
X[mm]/Y[mm]/ θ[°]
装着位置オフセット(塗布)に対応する
X/Y/ θ座標を表示する。
Z [mm]
装着位置オフセット(塗布)のZ座標を
表示する。
