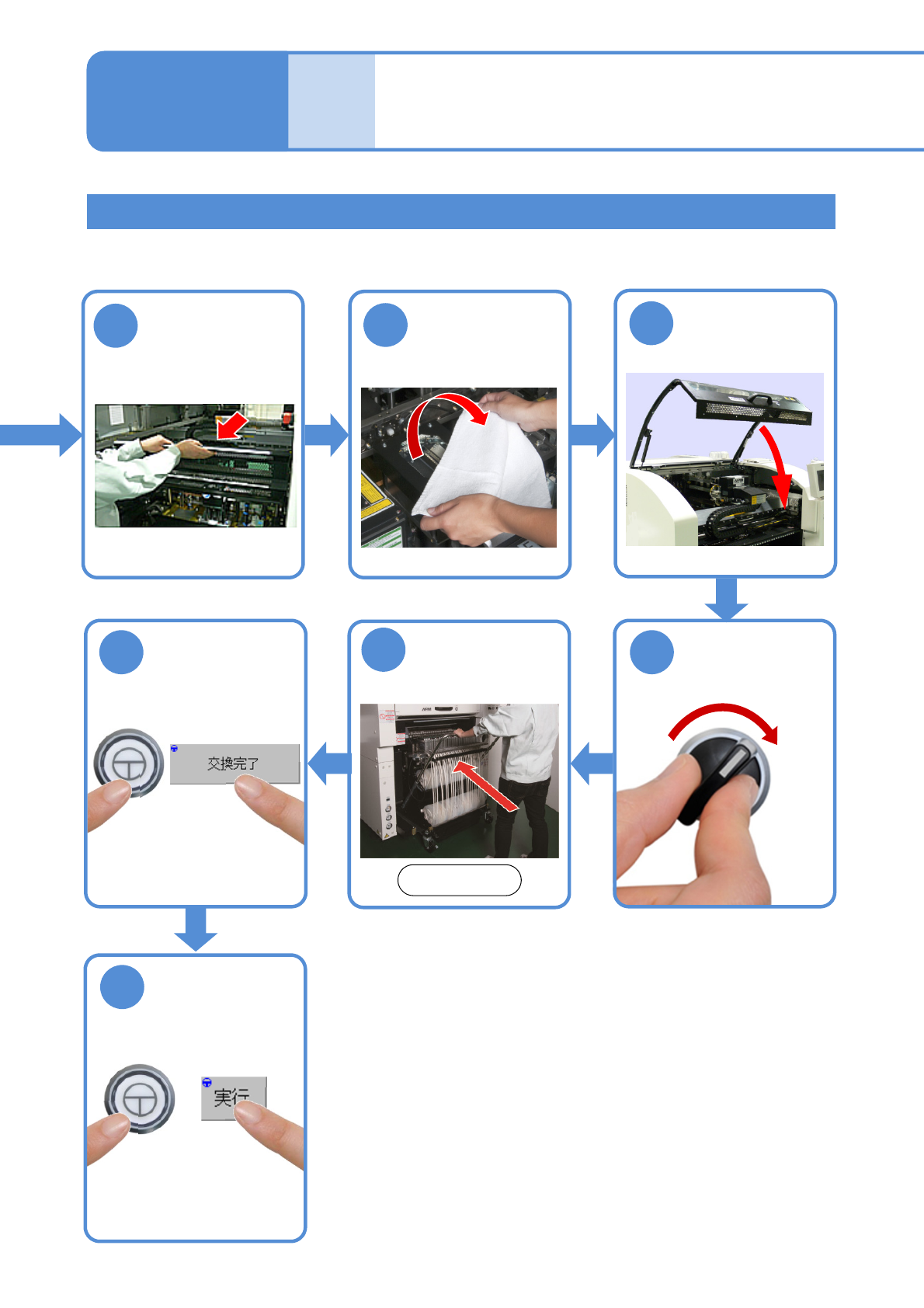

NPM-W2 EJM7DJ-MB-02O-00
下受けピン(自動交換用)の
取り付け １
1
ENABLING
基板を取り外して
2
ENABLING
●基板下受けブロックが上昇
する。
3
前側
シングルコンベヤーのとき1
シングルコンベヤーおよびデュアルコンベヤーの仕様のときは、対象となるステージの前面側からすべての
下受けピンをセットします。
OFF
SERVO
5
4
7
マルチ認識カメラ
にウエスをかぶせ
る
6
フィーダーテーブル
カバーを奥に倒す
メッセージを確認
して
2-5-8-1
個別
段取り
操作編
2-5-8
交換台車を取り外す
(→『メンテナンス編』
P.3-2)
NPM-W2 EJM7DJ-MB-02O-00
手順
へ
9
8

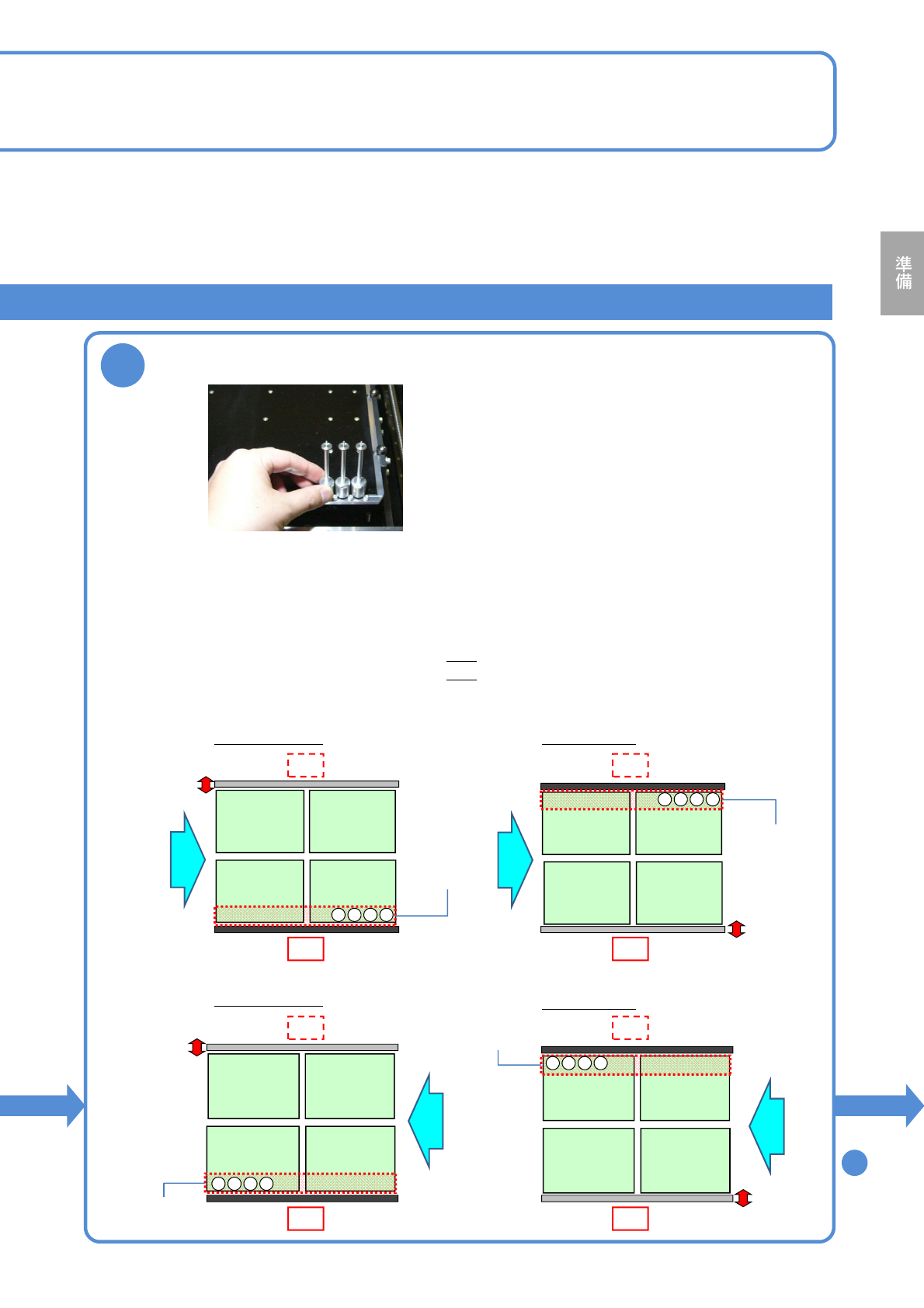

基板下受けブロック(自動交換用)に下受けピン(自動交換用)をセットする
●下受けピンをセットするときは、必ずホームポジションにセットする。
(コンベヤーとの干渉のおそれ)
●下受けピンを、ホームポジションのボルトに押し当てながらセットする。
(配置動作時に吸着した下受けピンと干渉のおそれ)
●基板流れ方向によって、下受けピンの配置を変更する。
(下受けピン交換時間を最短にするため)
・基板流れが左→右のとき：右端から順にセット
・基板流れが右→左のとき：左端から順にセット
●固定レール側だけセットする。
■左右流れ
手前基準の配置
前側
奥基準の配置
前側
4321
･･･
4321
･･･
■右左流れ
手前基準の配置
前側
奥基準の配置
前側
4321
･･･
1234
･･･
後側 後側
後側 後側
固定レール
固定レール
固定レール
固定レール
基板流れ基板流れ
基板流れ
基板流れ
ホーム
ポジション
ホーム
ポジション
ホーム
ポジション
ホーム
ポジション

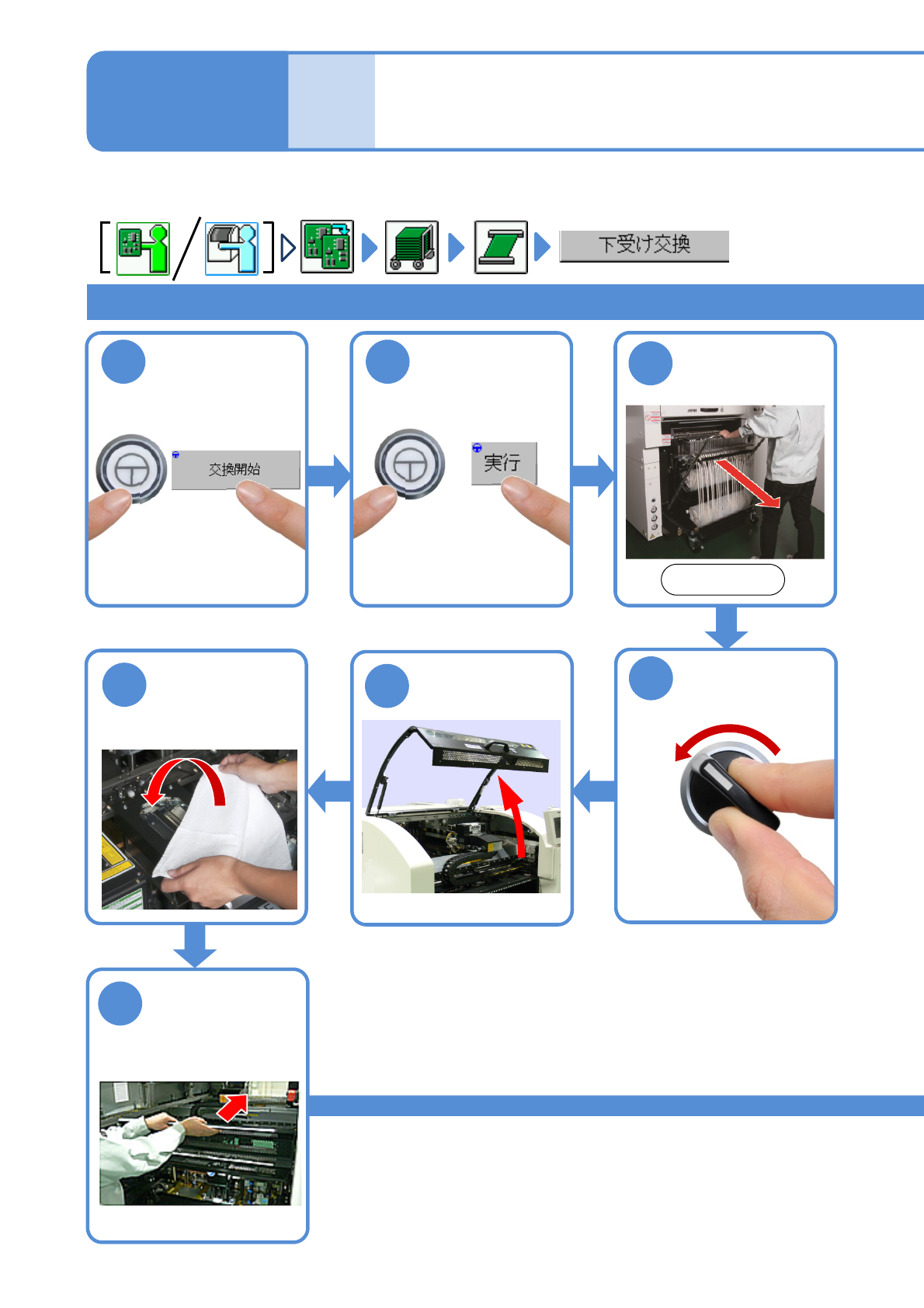

2-5-8-2
