NPM-W 2 EJM7DJ-MB-07O-0 0 ユニット 調整 トレイフィーダーの 動作確認 7-2-14 -1 A B D トレイフィーダー内のそれぞれの機能の動作を確認 します。 C 1 2 操作編 7-2-14 リフター位置 リフター上にあるパレットの番号。 「リフター位置」、または「供給位置」 を選んで押すと、該当欄が「無し」に表 示される。 選択パレット 選んだパレットの番号。 ●排出パレットは、「 21 」が表示され る…

100%1 / 714
NPM-W2 EJM7DJ-MB-07O-00
7-2-13-4
NPM-W2 EJM7DJ-MB-07O-00
ユニット
調整

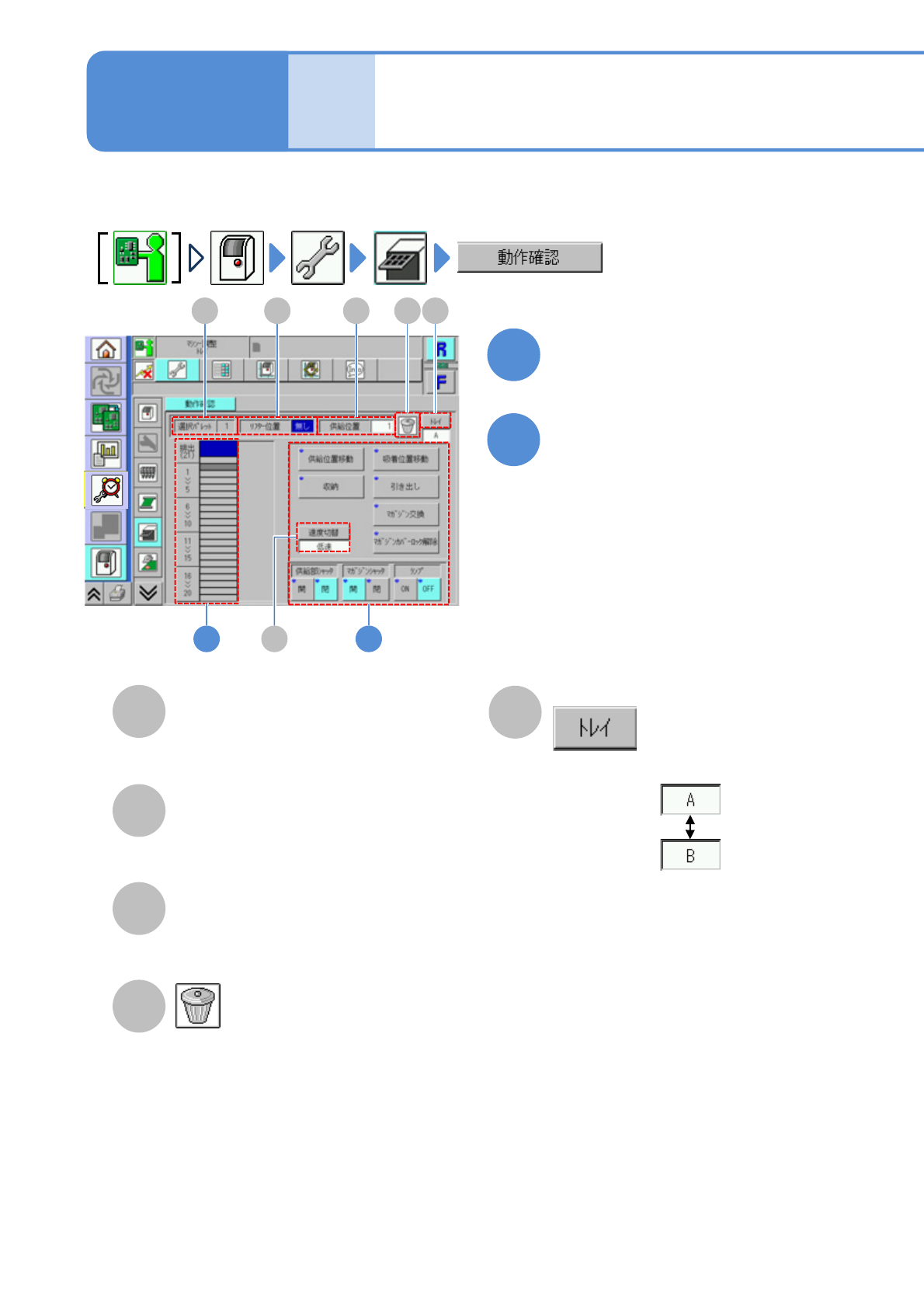

トレイフィーダーの
動作確認
7-2-14-1
A
B
D
トレイフィーダー内のそれぞれの機能の動作を確認します。
C
1
2
操作編
7-2-14
リフター位置
リフター上にあるパレットの番号。
「リフター位置」、または「供給位置」
を選んで押すと、該当欄が「無し」に表
示される。
選択パレット
選んだパレットの番号。
●排出パレットは、「21」が表示され
る。
供給位置
供給位置にあるパレットの番号。
パレットを選ぶ
動作確認を行う
1
A C DB
2
E
F
E
トレイA/Bを切り替える。
■ツイントレイフィーダーのとき
■シングルトレイフィーダーのとき
表示されない。
NPM-W2 EJM7DJ-MB-07O-00
7-2-14-2
F

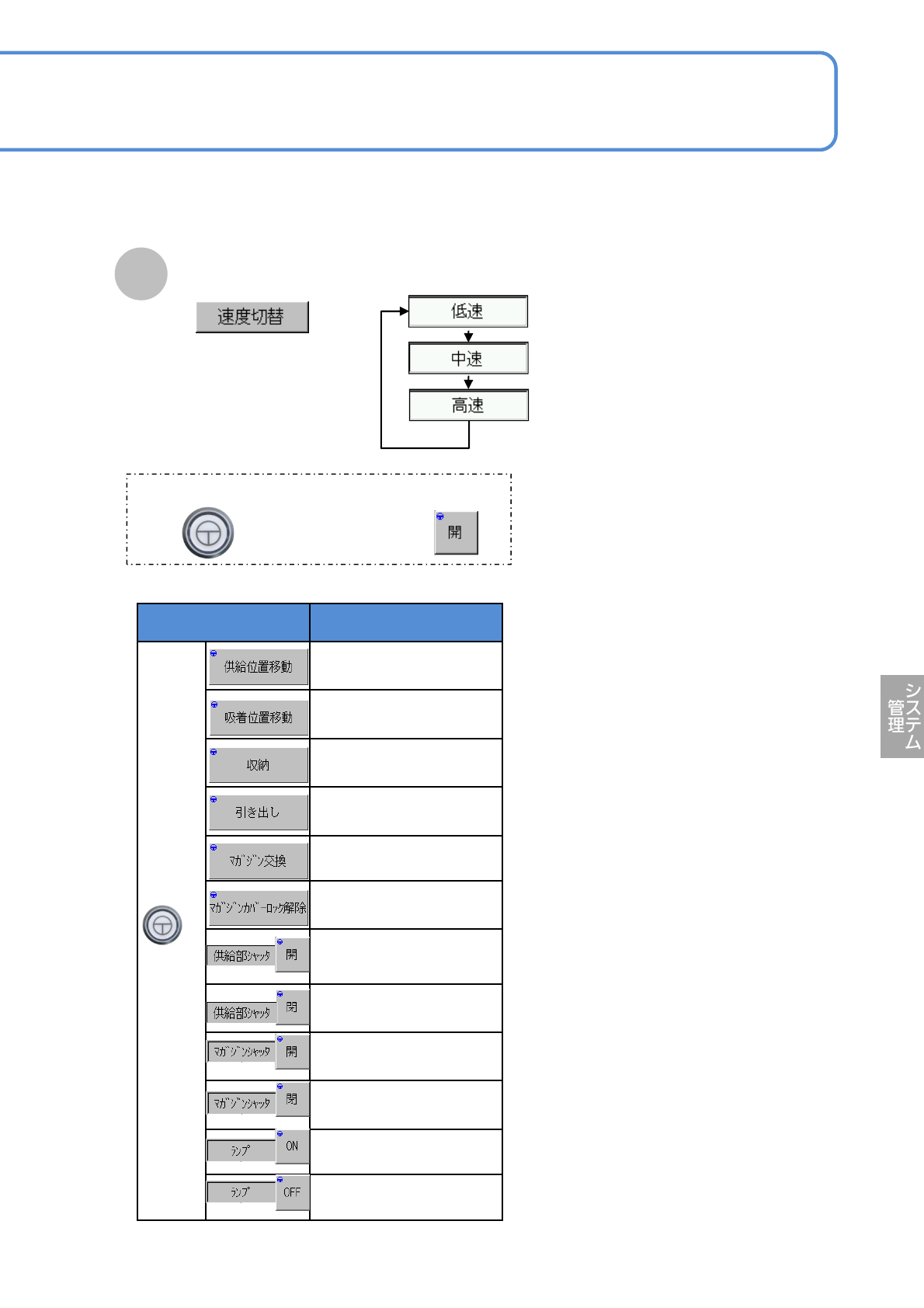

ボタン 結果
A＋
パレットが供給位置に
移動する。
パレットが吸着位置に
移動する。
パレットがマガジンに
収納される。
パレットがマガジンか
ら引き出される。
マガジンが交換される。
マガジンカバーが解除
される。
供給部シャッターが開
く。
供給部シャッターが閉
じる。
マガジンシャッターが
開く。
マガジンシャッターが
閉じる。
ランプが点灯する。
ランプが消灯する。
+
+
●
■パレットの移動速度を変更するとき
パレット移動速度を選ぶ。
■その他動作を行うとき
■下表の見方(※供給部シャッターを開くとき)
(供給部シャッターの)
