NPM-W 2 EJM7DJ-MB-04O-00 4-4-3 -2
NPM-W2 EJM7DJ-MB-04O-00
生産
4-4-3-1
検査モニター 1
操作編
4-4-3
生産中画面または生産情報メニューで、LNBに収集されているエラー情報をライン全体または単体で確認す
ることができます。LNBに接続されてないときは、情報を表示できません。
1
A
B
部品単位の検査結果情報が表示される。
C
次のページが表示される。
D
フィーダー単位の検査結果情報が表示さ
れる。
E
検査ヘッド単位の検査結果情報が表示さ
れる。
2
表示項目を選ぶ
F
ノズル単位の検査結果情報が表示される。
G
前のページが表示される。
H
検査情報の詳細表示が表示される。
1
A B C
■1ページ目
■2ページ目
D E G
2
F H
2
基板上のNG位置がマップに表示される。
検査情報
NPM-W2 EJM7DJ-MB-04O-00
4-4-3-2
NPM-W2 EJM7DJ-MB-04O-00
1

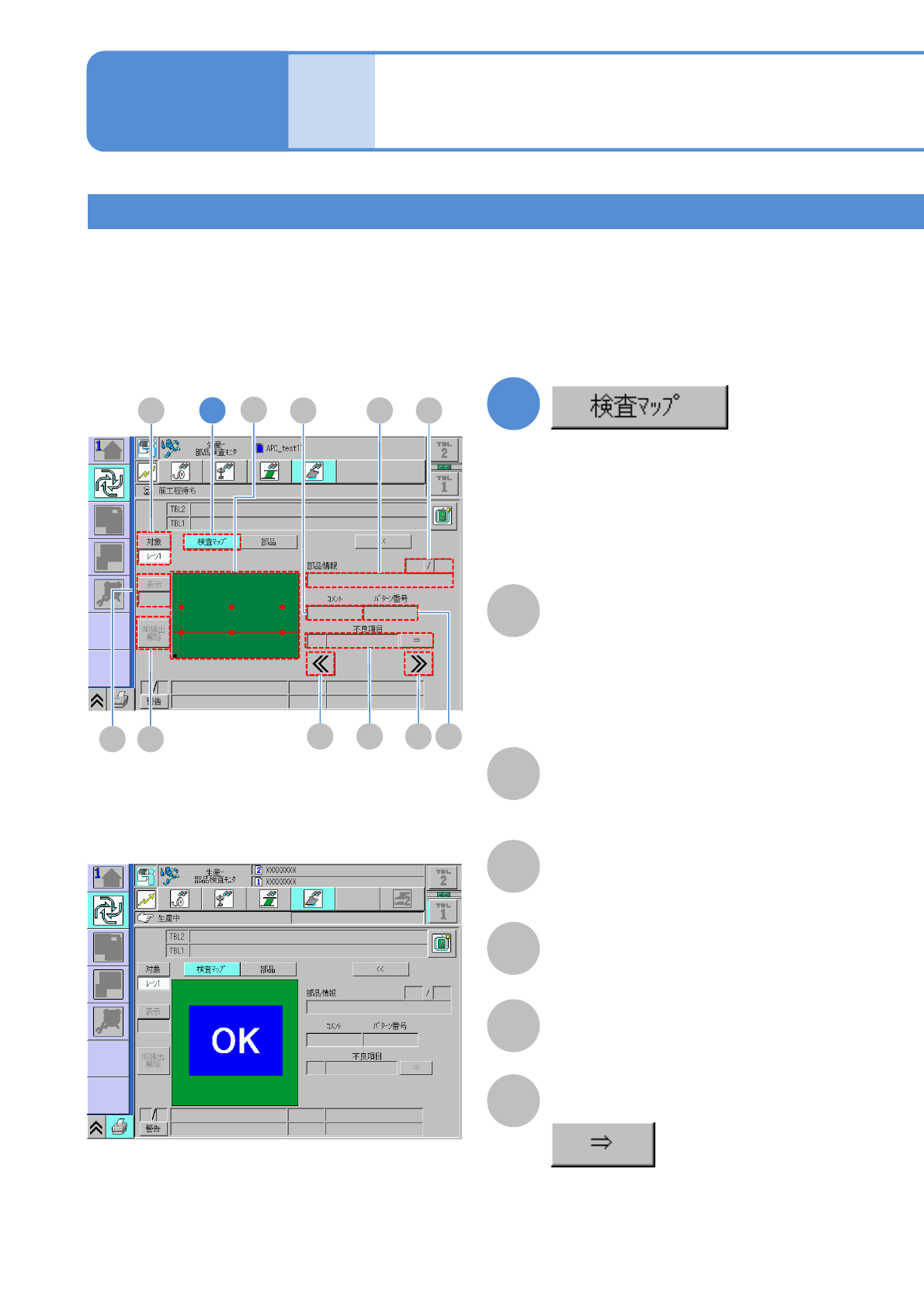

画面の説明
最後に搬出したNG基板上のNG部品をマップ上で確認します。不良箇所の不良内容表示や不良箇所のマップ
の拡大表示で、詳細な位置などを確認できます。
●不良箇所の確認や手直しが完了するまで、コンベヤーの搬送再開スイッチを押さないでください。次の基
板が搬出されたら、マップは次の情報に更新されてしまいます。
●検査結果がNGのとき基板が排出され、検査排出コンベヤー上で停止します。また、シグナルタワーが点
滅し、ブザーが鳴ります。
4-4-3-3
1
F E
A
BCD
G H
■検査結果がNGのとき
I
KJ
生産
検査モニター 2
操作編
4-4-3
A
検査マップ
基板上のNG位置がマップで表示される。
●画面に触れると、選んだ不良箇所が中
心に拡大表示される。
B
分子/分母
分子：表示している検査NGの順番。
分母：検査NG総数。
D
コメント
E
パターン番号
F
不良項目
他の不良項目が表示される。
C
部品情報
装着部品名。
■検査結果がOKのとき
■未検査のとき
