NPM-W 2 EJM7DJ-MB-04O-00 A TBL( テーブル ) B チェンジャー位置 ノズルチェンジャー内のノズルの位置。 不良が特定のノズルに集中したときなどに、不良判 定した部品をノズルごとに確認し て不良要因の特定や対 策するために使用します。 A C 4-4-3 -11 B D E F E エラー数 F エラー率 D 検査数 検査結果が不良の部品数。 (エラー数 / 検査数) × 100 (%) C ノズル番号 1…

100%1 / 714
NPM-W2 EJM7DJ-MB-04O-00
4-4-3-10
DC E F G H I J
1

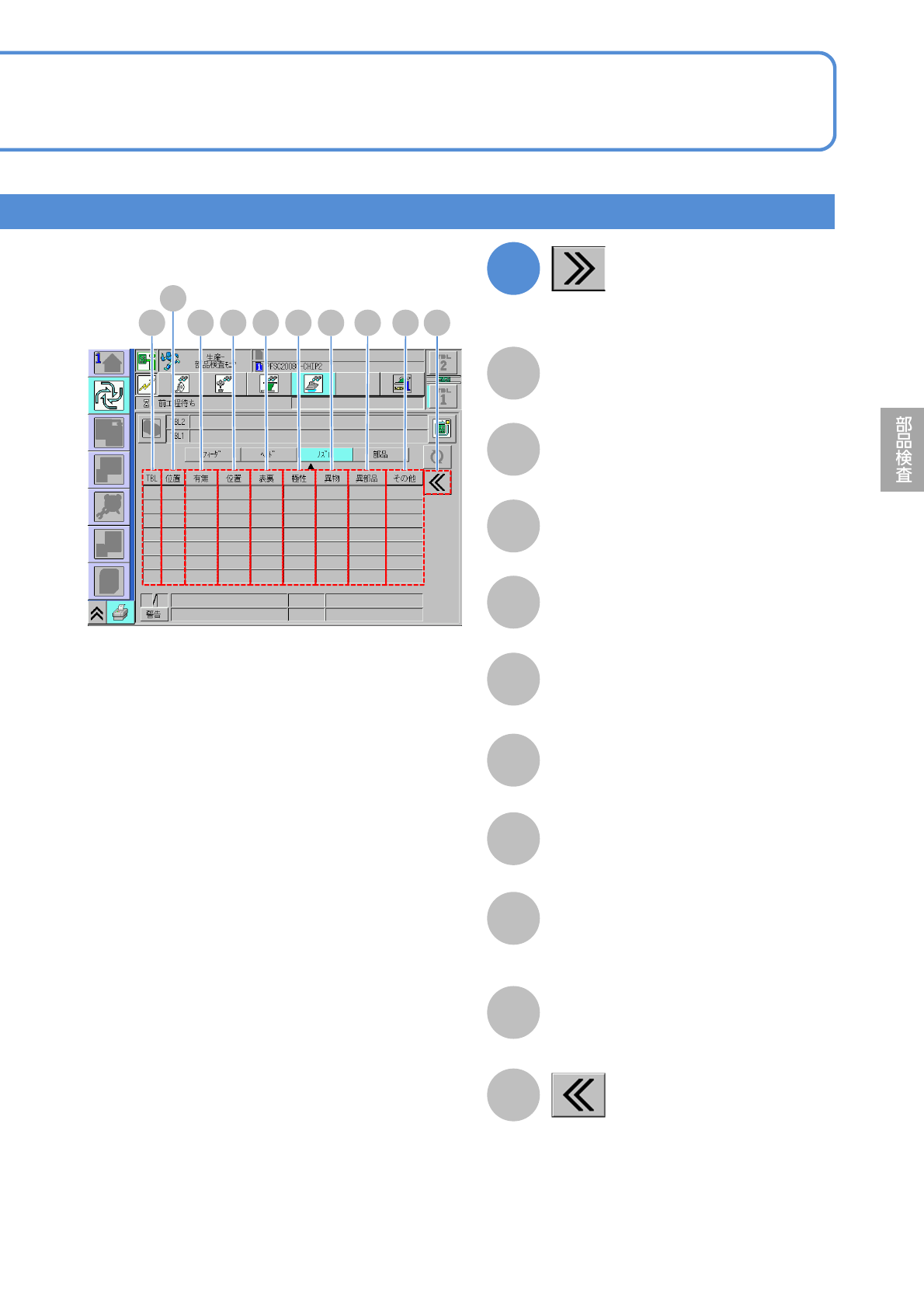

(検査内容の詳細が表示される)
B
A
C
D
G
H
E
表裏反転検査エラー個数。
異物検査エラー個数。
異部品検査エラー個数。
(現在未使用)
F
極性検査エラー個数。
I
その他のエラー個数。
有無検査エラー個数。
位置ズレ検査エラー個数。
元の画面に戻る。
J
A
B
装着ヘッド内のノズルの位置。
異物
異部品
表裏
有無
位置
極性
その他
TBL(テーブル)
位置
NPM-W2 EJM7DJ-MB-04O-00

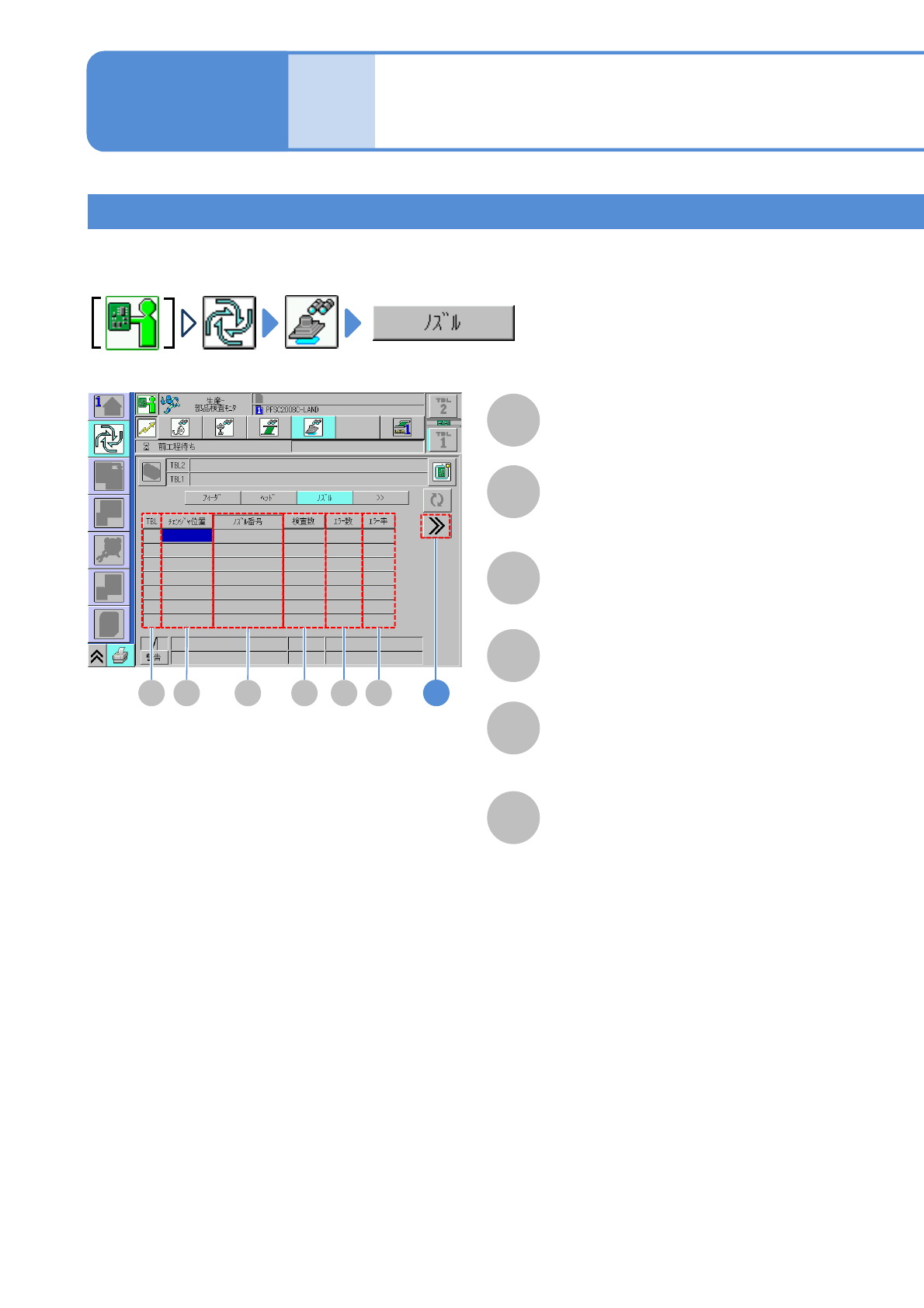

A
TBL(テーブル)
B
チェンジャー位置
ノズルチェンジャー内のノズルの位置。
不良が特定のノズルに集中したときなどに、不良判定した部品をノズルごとに確認して不良要因の特定や対
策するために使用します。
A C
4-4-3-11
B D E F
E
エラー数
F
エラー率
D
検査数
検査結果が不良の部品数。
(エラー数 / 検査数) × 100 (%)
C
ノズル番号
1
ノズル
生産
検査モニター 6
操作編
4-4-3
NPM-W2 EJM7DJ-MB-04O-00
4-4-3-12
1
(検査内容の詳細が表示される)
C
D
G
H
E
表裏反転検査エラー個数。
異物検査エラー個数。
異部品検査エラー個数。
(現在未使用)
F
極性検査エラー個数。
I
その他のエラー個数。
有無検査エラー個数。
位置ズレ検査エラー個数。
元の画面に戻る。
J
A
B
装着ヘッド内のノズルの位置。
異物
異部品
表裏
有無
位置
極性
その他
TBL(テーブル)
位置
B
A DC E F G H I J
