NPM-W 2 EJM7DJ-MB-02O-00 外段取り 2-4-5 -2 トレイの取り付け状態の 確認 2 (トレイフィーダー) 操作編 2-4-5 J G A B C D K N E L M F H I A パレット枚数 配置されているトレイパレット総数 B スキップ枚数 スキップ指定されているトレイパレッ ト枚数 C ADR トレイが配置されているトレイ番号 D STK 同じ部品識別番号どうしの部品が、 ストック部品 E 部品名…

100%1 / 714
NPM-W2 EJM7DJ-MB-02O-00
選んだパレットのトレイを交換する。
トレイの取り付け状態の
確認 1(トレイフィーダー)
A
取付け完了
取り付けが完了したトレイ数／取り付
けが必要なトレイの総数
●生産で使用しないトレイはカウント
されない。
B
残り
取り付けが完了していないトレイの残
り枚数。
C
排出部品
パレット1~20から排出パレットを選ぶ。
D
生産データ状態(DT)
E
パレット状態(PT)
F
G
マガジン扉のロックを解除する。
●吸着位置、供給位置にあるトレイは、
マガジンに収納される。
2-4-5-1
状態色 データの状態
青
生産に使用するデータ
緑
生産に使用しないデータ
灰
生産データ上でトレイを
配置しないデータ
黄 エラー
状態色 パレットの状態
青 生産データに存在するトレイ
緑 生産データに存在しないトレイ
灰
トレイが存在しない
黄
エラー
● を押すとトレイが出る。
外段取り
操作編
2-4-5
H
＜パレット情報詳細画面＞
表示
■同じでないとき
手順 へ
1
●テーブルに配置されているトレイ
の状態、部品情報を確認
(→P.2-4-5
-2 ‘配置画面’)
１
■吸着位置を確認するとき
手順 へ
2
2
●生産時の吸着位置学習による補正
値をトレイアドレスごとに確認
(→P.2-4-5
-3 ‘吸着位置画面’)
生産データで配置しているトレイと、実際に取付けているトレイの状態が合っていることを確認します。
GFA B
C
D
E
H
1 2
取り付け状態が更新される。
I
I

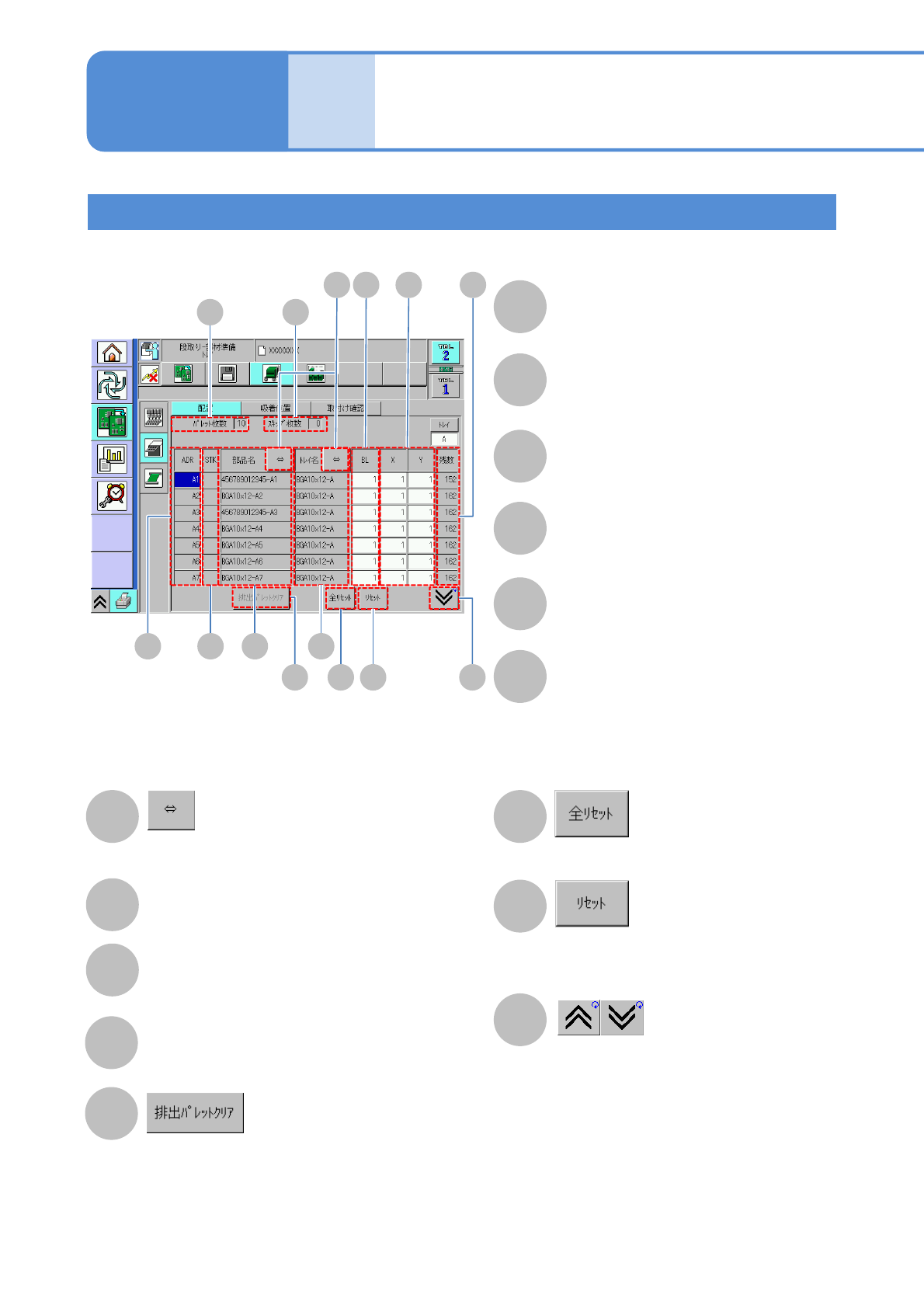

NPM-W2 EJM7DJ-MB-02O-00
外段取り
2-4-5
-2
トレイの取り付け状態の
確認 2(トレイフィーダー)
操作編
2-4-5
JG
A B
C D
K N
E
L M
F
H I
A
パレット枚数
配置されているトレイパレット総数
B
スキップ枚数
スキップ指定されているトレイパレッ
ト枚数
C
ADR
トレイが配置されているトレイ番号
D
STK
同じ部品識別番号どうしの部品が、
ストック部品
E
部品名
F
トレイ名
G
部品名の名称が長い場合、表示されて
いない部分を表示
M
現在カーソルがあるトレイの部品残数
を初期化
L
全てのトレイ残数を初期化
H
BL
部品のブロック番号
I
X , Y
トレイパレット上の部品の位置
J
残数
部品の残数
K
排出パレットに排出された部品数を
０クリア
N
一覧を上下にスクロール
配置画面
NPM-W2 EJM7DJ-MB-02O-00
2-4-5-3
D
G
A
E
B
F
C
A
ADR
トレイのアドレス
B
部品名
C
学習値 Z[mm]
G
部品名の名称が長い場合、表示されて
いない部分を表示
D
カーソルがある項目の補正値をリセット
E
補正値を全てクリア
F
一覧を上下にスクロール
Z軸の吸着学習値
吸着位置画面
