塗布座標
局所高さ計測対象の塗布点の座標を表
示。
B
部品名/PL,PN,BC,DC,コメント
部品名とPL,PN,BC,DC,コメント(リン
クされている部品リストのパーツリス
ト番号、塗布点データのパターン識別
番号、塗布点データの塗布条件、リン
クされるパーツデータの多点、描画の
点数(多点、描画が無効のときは0)、コ
メント)の表示を切り替える。
C
D
反り補正モード
高さ補正のモードを表示。
平均：
測定結果の平均値を補正値とします。
最大値：
測定結果の最大値を補正値とします。
自動：
測定結果から自動で平均値と最大値
を選択し、補正値とします。

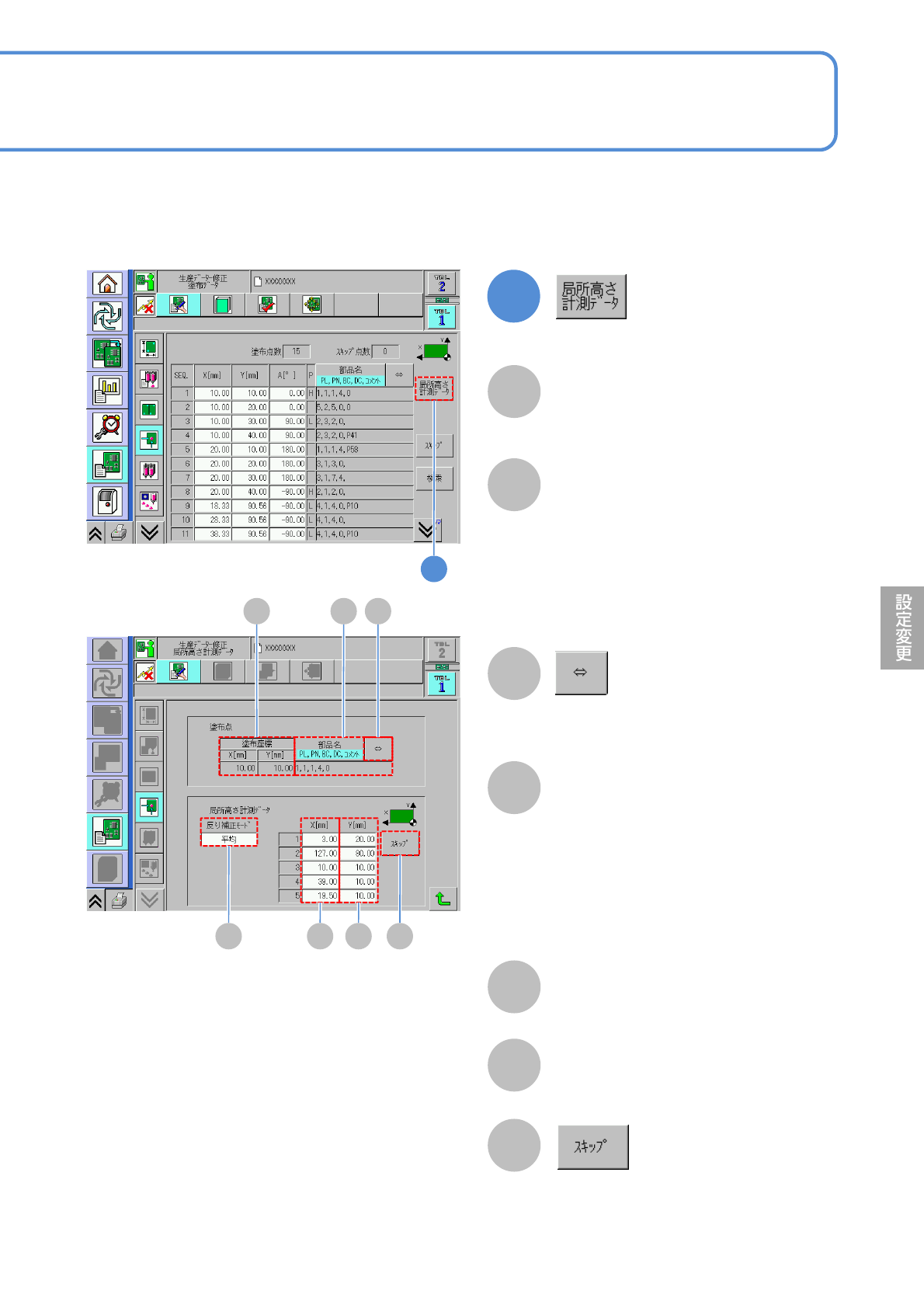

■局所高さ計測データ
塗布座標に対する局所高さ計測のデータ入力、修正を行います。
1
1
A
D
B C
E F G
部品名を表示しきれていない場合、ス
クロールして部品名を表示。
E
X[mm]
局所高さ計測点のX座標を表示。
F
Y[mm]
局所高さ計測点のY座標を表示。
G
スキップの設定／解除。
NPM-W2 EJM7DJ-MB-06O-00
EC D
6-1-18-1
F
A
データ
修正
捨て打ちデータの修正 1
(塗布ヘッド)
操作編
6-1-18

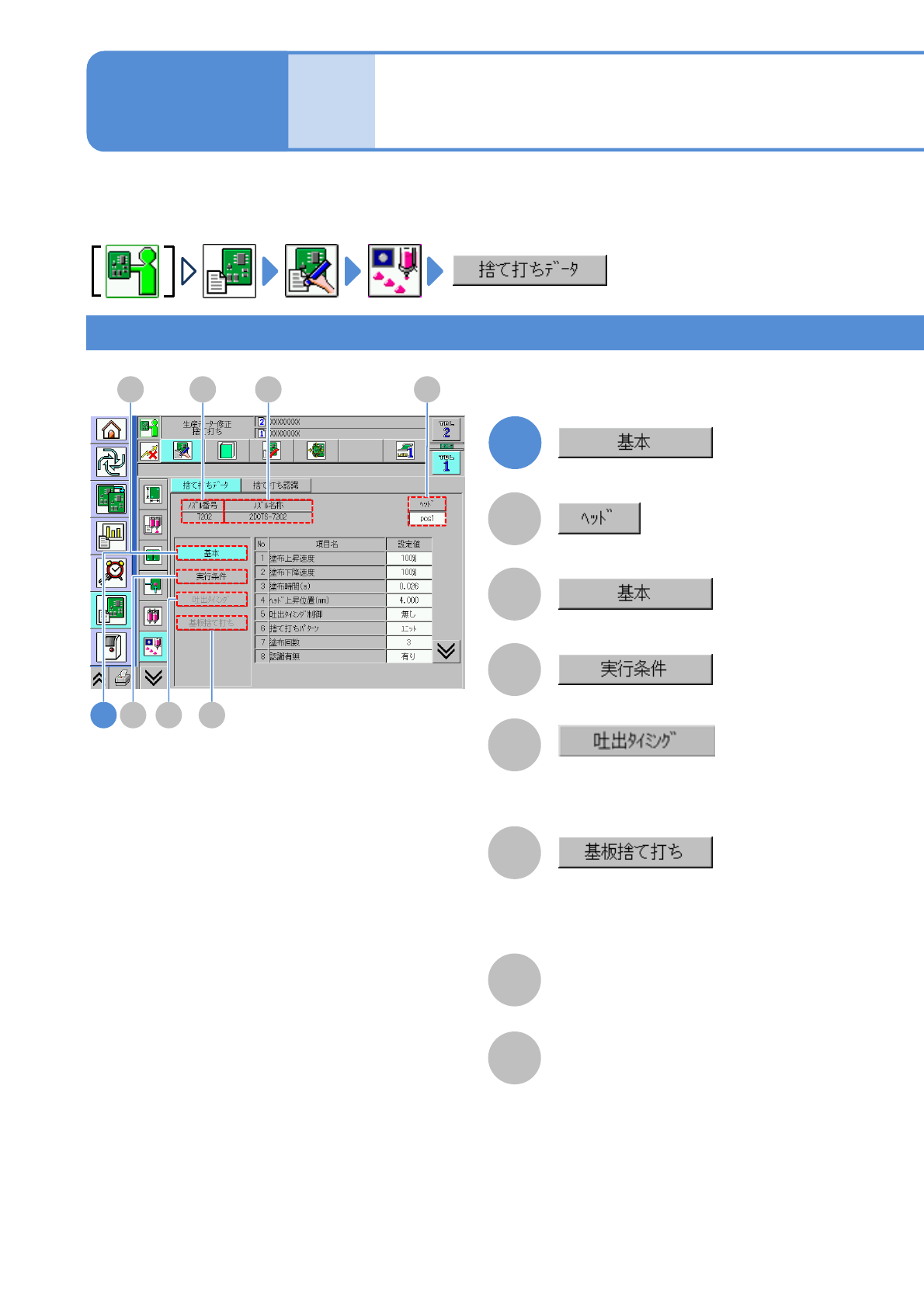

捨て打ち動作を行う場合の各種データを設定します。
該当ノズルポジションの捨て打ちデー
タを表示。
B
基本条件の設定項目を表示。
C
実行条件の設定項目を表示。
D
吐出タイミング条件の設定項目を表示。
吐出タイミング制御が「有り」の場合
のみ、押下可能です。
E
基板上へ捨て打ちを行うときに使用す
る条件の設定項目を表示。捨て打ちパ
ターンが「基板」の場合のみ、押下可
能です。
A
1
GB
基本設定
1
F
ノズル番号
G
ノズル名称
NPM-W2 EJM7DJ-MB-06O-00
6-1-18-2

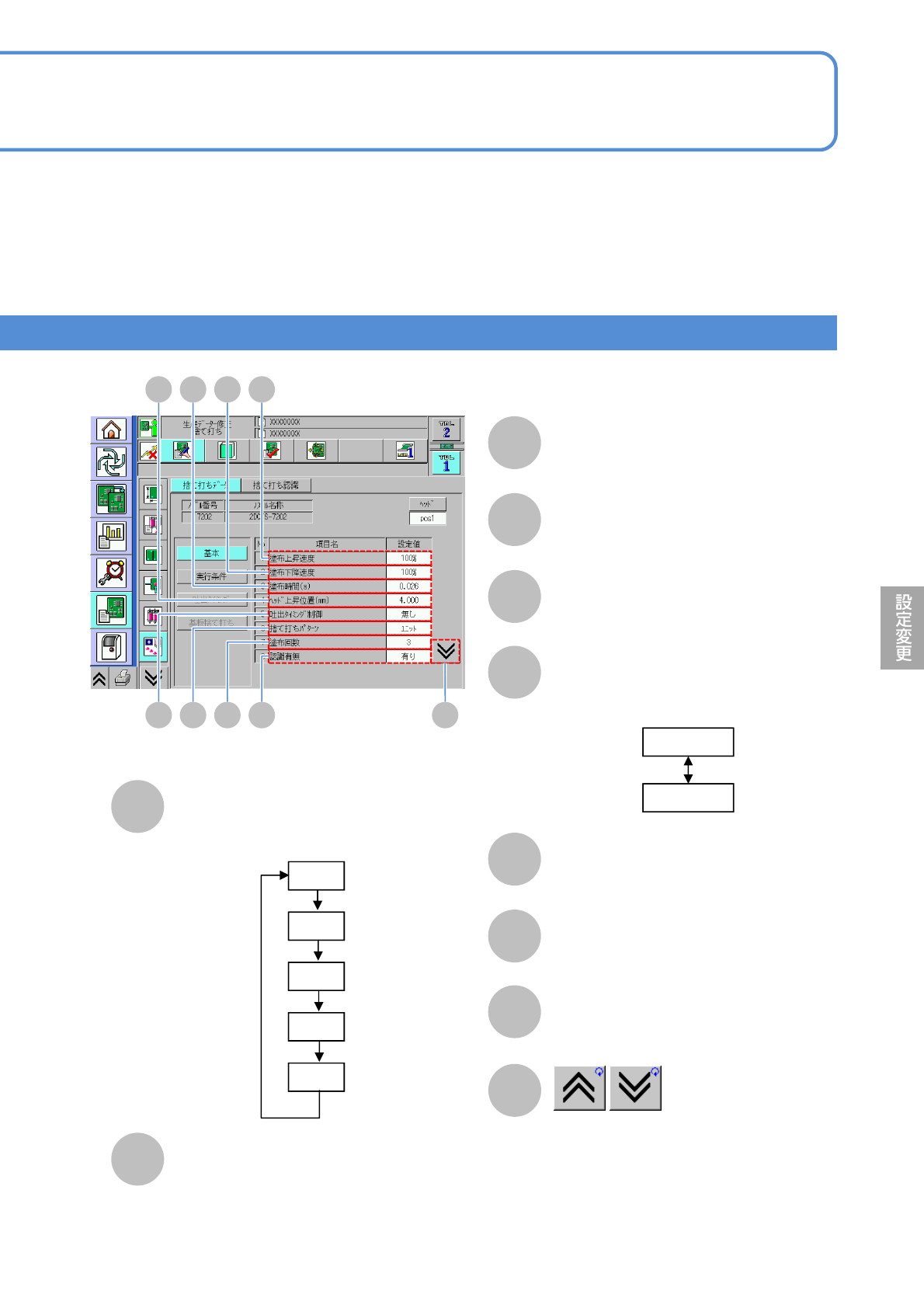

K
一覧を上下にスクロール。
L
HIJK
M N O Q
L
吐出タイミング制御
吐出タイミング制御の有無を表示。
J
塗布時間(s)
K
ヘッド上昇位置(mm)
M
捨て打ちパターン
N
塗布回数
O
認識有無
P
認識リトライ回数
H
塗布上昇速度
I
塗布下降速度
シリンジの上昇速度を選ぶ。
100%
80%
60%
40%
20%
シリンジの下降速度を選ぶ。選ぶ順番は、
「塗布上昇速度」と同じ。
捨て打ちする場所を選ぶ。
ユニット
基板
