NPM-W2 EJM7DJ-MB-09O-00
仕様
ノズル仕様 1
軽量16ノズルヘッド
9-1-6-1

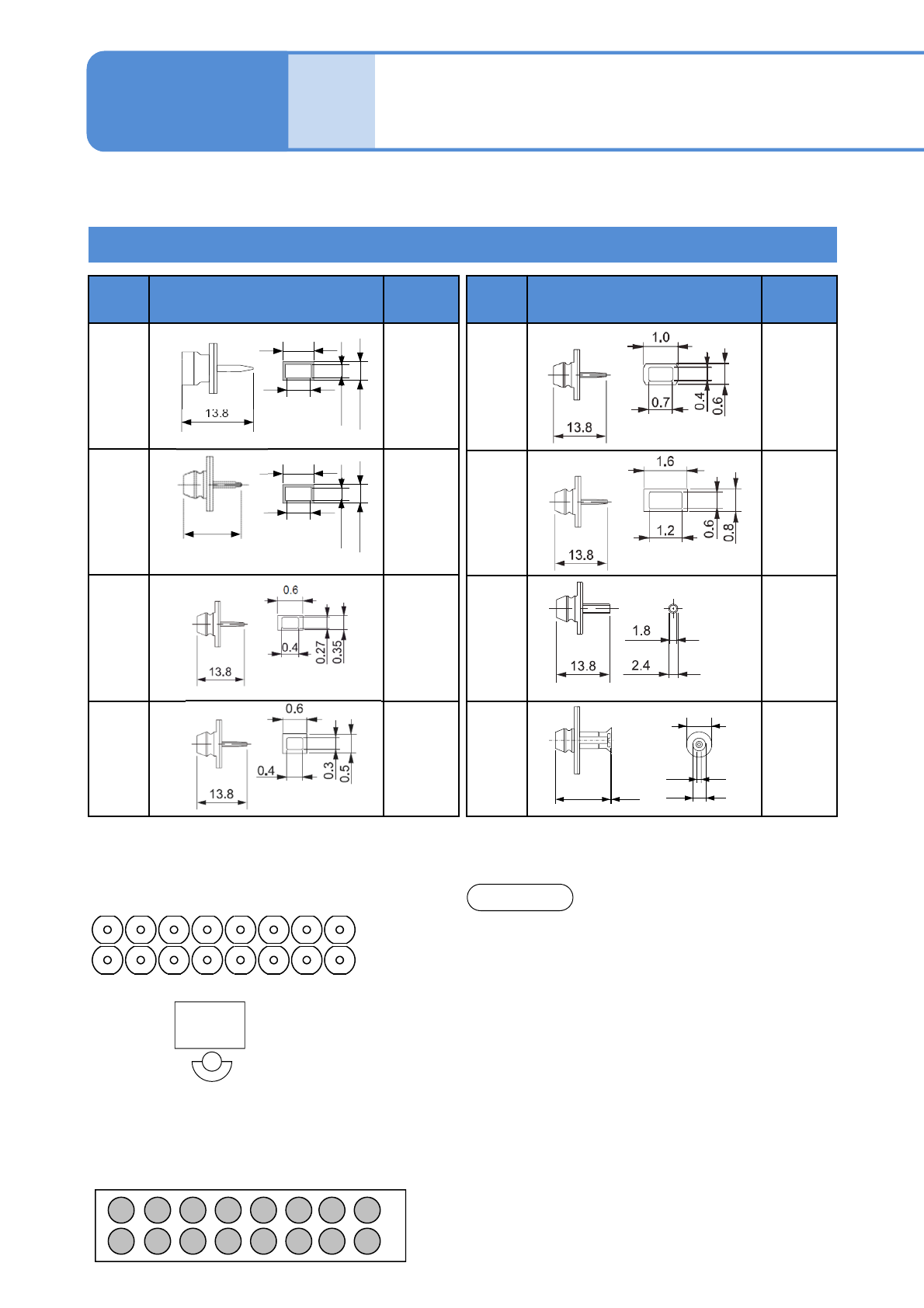

設備にはヘッドごとに標準ノズルを備えており、多様な部品に対応します。
CM400シリーズと共通です。
ノズル
No.
形状 (mm)
対象部品
(代表例)
230CS
230CSN
1005R, C
1608R, C
235CS
235CSN
1608R, C
2012R, C
3216R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
240CS
240CSN
3216R, C
4532R, C
TAN-X
140S
140SN
AI電解
SOP
ノズル
No.
形状 (mm)
対象部品
(代表例)
276S
276SN
*1)
03015R
256CS
256CSN
0402R, C
225CS
225CSN
0603R, C
226CS
226CSN
0603R, C
1005R, C
●ノズルNo.に「C」を含むノズルは、先端の材質がセラミックです。
●ノズルNo.に「N」を含むノズルは、2Dコードがノズルフランジ部分に施されているNPMシリーズ2D
コード認識対応のノズルです。
*1) 軽量16ノズルヘッド専用
■吸着可能部品サイズとノズル配置
(
●:吸着可能､ ○:吸着不可)
●吸着可能な部品：6 × 6 mm以下の部品
1 2 3 4 5 6
9 10 11 12 13 14
7 8
15 16
●軽量16ノズルヘッド用ノズルは、上記8種が標準
ですが､CMシリーズの12ノズルヘッド用ノズル
も使用可能です。
●軽量16／16／12ノズルヘッドは共用です。
03015用ノズル(276S／276SN)は軽量16ノズル
ヘッド専用です。
● 8ノズルヘッド用ノズル、AM100用ノズルは使
用できません。
●透過認識においては、部品の寸法と高さに制約
が加わることがあります。(隣接ノズルへの部品
の影の影響を受けるため)
お知らせ
操作編
9-1-6
13.8
0.3
0.2
0.1
0.24
0.39
0.32
0.17
0.3
ノズル配置
13.8
4
0.2
1.5
2.5
ヘッド
カメラ
123456
910111213
7
15
8
1614
( 図は上から見た状態)
13.8
NPM-W2 EJM7DJ-MB-09O-00
12ノズルヘッド
9-1-6-2
ノズル
No.
形状 (mm)
対象部品
(代表例)
235CS
235CSN
1608R, C
2012R, C
3216R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
240CS
240CSN
3216R, C
4532R, C
TAN-X
140S
140SN
AI 電解,
SOP
ノズル
No.
形状 (mm)
対象部品
(代表例)
256CS
256CSN
0402R, C
225CS
225CSN
0603R, C
226CS
226CSN
0603R, C
1005R, C
230CS
230CSN
1005R, C
1608R, C
●ノズルNo.に「C」を含むノズルは、先端の材質が
セラミック。
●ノズルNo.に「N」を含むノズルは、2Dコードがノ
ズルフランジ部分に施されているNPMシリーズ2D
コード認識対応のノズルです。
●部品の吸着条件
全ノズルで吸着可能：
0402 ≦ 部品レンジ≦6 × 6 mm
偶数ノズルで吸着可能：
6 × 6 mm ≦ 部品レンジ≦12 × 12 mm
お知らせ
6 × 6 mm以下の部品
1 2 3 4 5 6
7 8 9 10 11 12
1 2 3 4 5 6
7 8 9 10 11 12
(反射認識のときだけ)
■吸着可能部品サイズとノズル配置
( ●:吸着可能､ ○:吸着不可)
●吸着可能な部品：6 × 6 mm以下の部品
●吸着可能な部品：
6 mm超 × 6 mm超～12 × 12 mmの部品
(6 × 6 < A × A ≦ 12 × 12)
●12ノズルヘッド用ノズルは上記7種が標準でが､
CMシリーズの12ノズルヘッド用ノズルも使用可
能です。
●8ノズルヘッド用ノズル、AM100用ノズルは使
用できません。
●透過認識においては、部品の寸法と高さに制約
が加わることがあります。(隣接ノズルへの部品
の影の影響を受けるため)
13.8
4
0.2
1.5
2.5
0.39
0.32
0.17
0.3
ノズル配置
123456
789101112
ヘッド
カメラ
( 図は上から見た状態)
13.8
NPM-W2 EJM7DJ-MB-09O-00
仕様
8ノズルヘッド
9-1-6-3
ノズル
No.
形状 (mm)
対象部品
(代表例)
240C
240CN
3216R, C
4532R, C
TAN-
X,B,C,D
Al電解-
A,B,C
140
140N
TAN-D
AI 電解-D
SOP
SOJ
PLCC
CSP
185
185N
SOP
QFP
PLCC
BGA
～
18×18 mm
199
199N
SOP
QFP
PLCC
BGA
～
32×32 mm
ノズル
No.
形状 (mm)
対象部品
(代表例)
256C
256CN
0402R, C
225C
225CN
0603R, C
226C
226CN
0603R, C
1005R, C
230C
230CN
1005R, C
1608R, C
235C
235CN
1608R, C
2012R, C
3216R, C
SS-Mini Tr, Di
S-Mini Tr, Di
●ノズルNo.に「C」を含むノズルは、先端の材質がセラミック。
●ノズルNo.に「N」を含むノズルは、2Dコードがノズルフランジ部分に施されているNPMシリーズ2D
コード認識対応のノズルです。
●8ノズルヘッド用ノズルは、上記9種が標準です
が､CMシリーズの8ノズルヘッド用ノズルも使用
可能です。
●軽量16/16/12ノズルヘッド用ノズルは使用でき
ません。
●AM100用ノズルは使用できません。
ノズル仕様 2
お知らせ
操作編
9-1-6
13.8
0.3
0.39
0.32
0.17
13.8
6
1.5
0.3
1.5
13.8
4
0.2
1.5
2.5
13.8
10
Φ2.4
0.1
6
1234
5678
ヘッド
カメラ
( 図は上から見た状態)
