NPM-W 2 EJM7DJ-MB-06O-00 6 7 8 + + + （部品が吸着される） 転写をするときだけ (認識画面が大きく表示され、ティーチ ングが開始される) （部品が転写される） ●転写機能が有効なときだけ選べる。 9 6-2-4 -6 6 7 8 9 + (最適なランプ値が決定される） 10 ●不良マークが見えるように明るさ を調整する。 ( → P.6-2-1 ‘ ランプ値の調整 ’ ) 10
NPM-W2 EJM7DJ-MB-06O-00
D
厚み計測
マルチ認識カメラ有効時のみ表示。
E
ティーチング
ティーチングする対象。
F
形状
ティーチングする部品の4つの形状パターン。
4
4
5
5

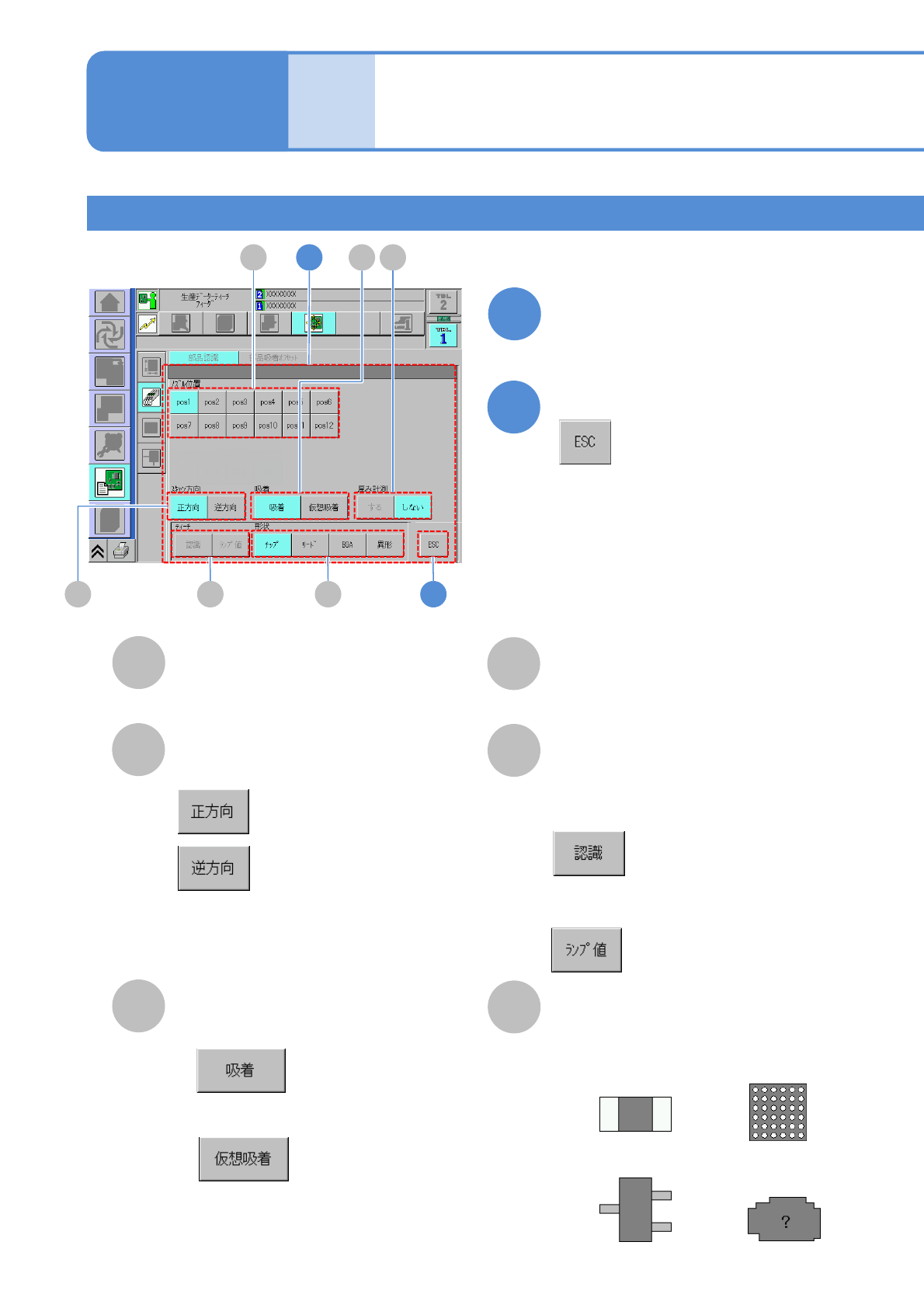

吸着条件を選ぶ
A
B E F
DC
設定を完了して
B
A
ノズル位置
吸着させるノズル位置。
スキャン方向
認識するときの方向
: 左→右
: 右→左
C
吸着
■自動で部品を吸着させるとき
■手動で部品を吸着させるとき
6-2-4-5
部品認識ティーチングをする ２
■マルチ認識カメラで部品を認識させ
るとき
■認識画像の明るさを変更する
とき
●形状：チップ
●形状：リード
●形状：BGA
●形状：異形
生産
データ
ティーチ
ング
部品認識ティーチング 3
操作編
6-2-4
NPM-W2 EJM7DJ-MB-06O-00

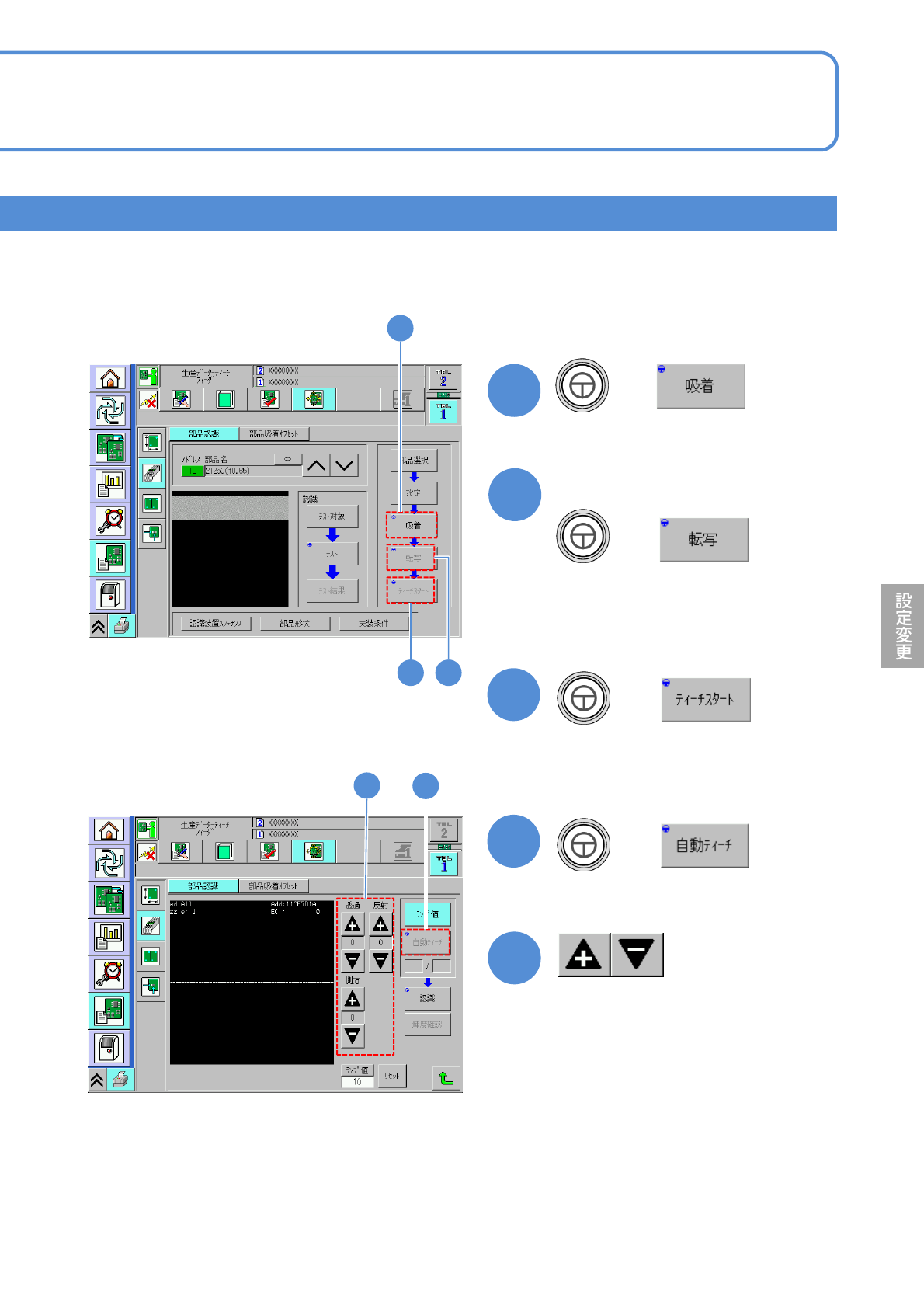

6
7
8
+
+
+
（部品が吸着される）
転写をするときだけ
(認識画面が大きく表示され、ティーチ
ングが開始される)
（部品が転写される）
●転写機能が有効なときだけ選べる。
9
6-2-4-6
6
7
8
9
+
(最適なランプ値が決定される）
10
●不良マークが見えるように明るさ
を調整する。
(→P.6-2-1 ‘ランプ値の調整’)
10
NPM-W2 EJM7DJ-MB-06O-00

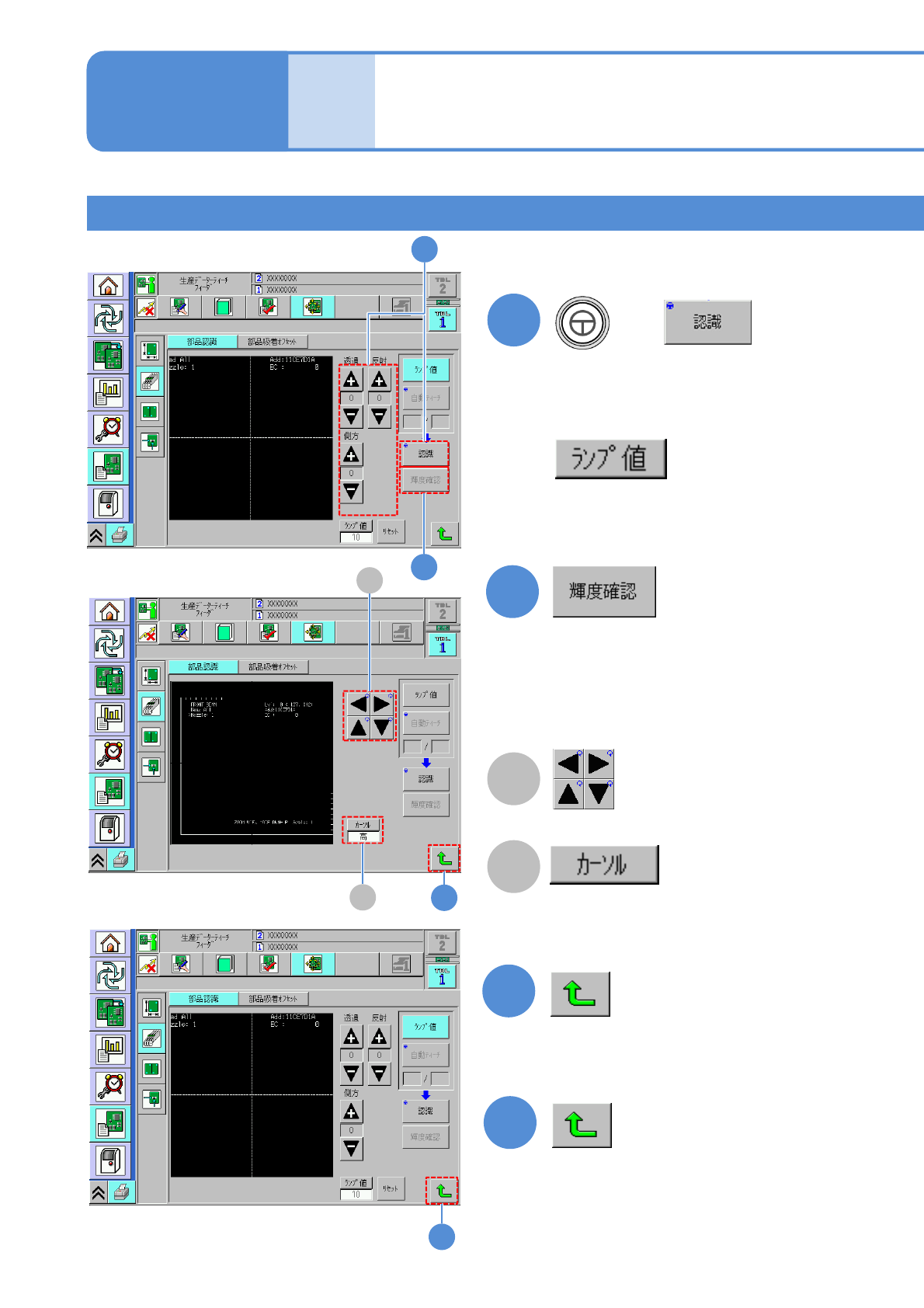

11
+
(マルチ認識カメラが認識した画像が表示
される)
■部品の輪郭が見えないとき
を押したあと、部品の
輪郭が見えるようにランプ値調整ボタン
で透過・反射・側方の明るさの値を調整
する。
11
6-2-4-7
部品認識ティーチングをする 3
12
(画面上の指定位置における縦方向の輝度
分布が表示される)
部品と背景に十分輝度差が確保できている
かどうか、輝度分布を確認してください。
13
12
14
14
B
A
13
A
カーソル移動
B
カーソルの移動率を切り替え
”高”／“低”
生産
データ
ティーチ
ング
部品認識ティーチング 4
操作編
6-2-4
