NPM-W 2 EJM7DJ-MB-02O-00 2 1 1 2 パターンを選ぶ ●複数選べる。 3 3 ●再度押すと、選択が解除される。 E F C D J 2-5-6 -2 A E F G B C D I J H パターン枚数 パターンの総枚数。 スキップ枚数 スキップ指定したパターン総枚数。 No. パターンの ID 番号。 ORG.X/ORG.Y 原点パターンの X/Y 座標 BAD.X/BAD.Y 不良パターンの X/Y 座標…
NPM-W2 EJM7DJ-MB-02O-00
1
装着対象を指定する
1
3
+
(指定した条件で生産が始まる)
■パターンで指定するとき
■装着点で指定するとき
■部品で指定するとき
（インテリジェントフィーダー）
■部品で指定するとき
（トレイフィーダー）
■ヘッドで指定するとき
■指定を解除するとき
(→P.2-5-6-2)
(→P.2-5-6
-3)
(→P.2-5-6
-4)
(→P.2-5-6
-5)
(→P.2-5-6
-6)
(→P.2-5-6
-6)
2-5-6-1
2
個別
段取り

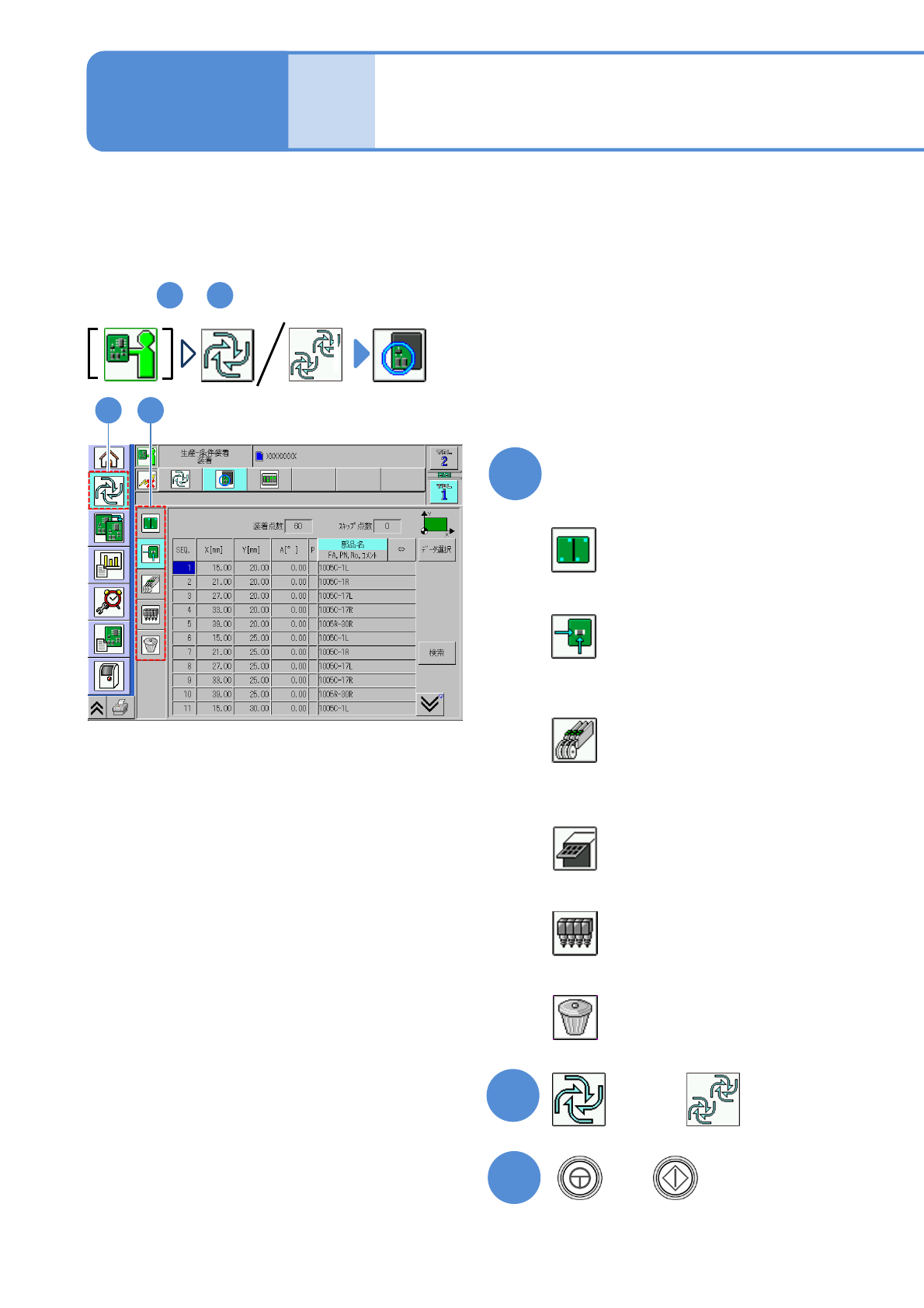

装着対象の指定 1
(条件装着)
操作編
2-5-6
2
または、
パターン単位/装着点単位などで装着対象を指定して生産します。
生産開始前に特定の部品、特定のブロックなど、試し打ちをして装着状態を確認します。
条件装着による装着確認は次の手順で行います。
デュアルレーンモードのとき、レーンを切り替えることで、レーンごとに設定できます。
検査ヘッドを搭載した設備において、条件装着動作時のはんだ検査、および部品検査は対応しておりません。
準備:手順 ～ を行う。(→P.3-1-1-1、P.3-1-1-2)
1 4
NPM-W2 EJM7DJ-MB-02O-00
2
1
1 2
パターンを選ぶ
●複数選べる。
3
3
●再度押すと、選択が解除される。
E FC D J
2-5-6-2
A
E
F
G
B
C
D
I
J
H
パターン枚数
パターンの総枚数。
スキップ枚数
スキップ指定したパターン総枚数。
No.
パターンの
ID
番号。
ORG.X/ORG.Y
原点パターンの
X/Y
座標
BAD.X/BAD.Y
不良パターンの
X/Y
座標
R
パターン展開角度番号
PK
パターン番号
H
パターン番号をテンキーで入力し、
検索する。
ROT定義ウィンドウを表示。
GK
グループ番号

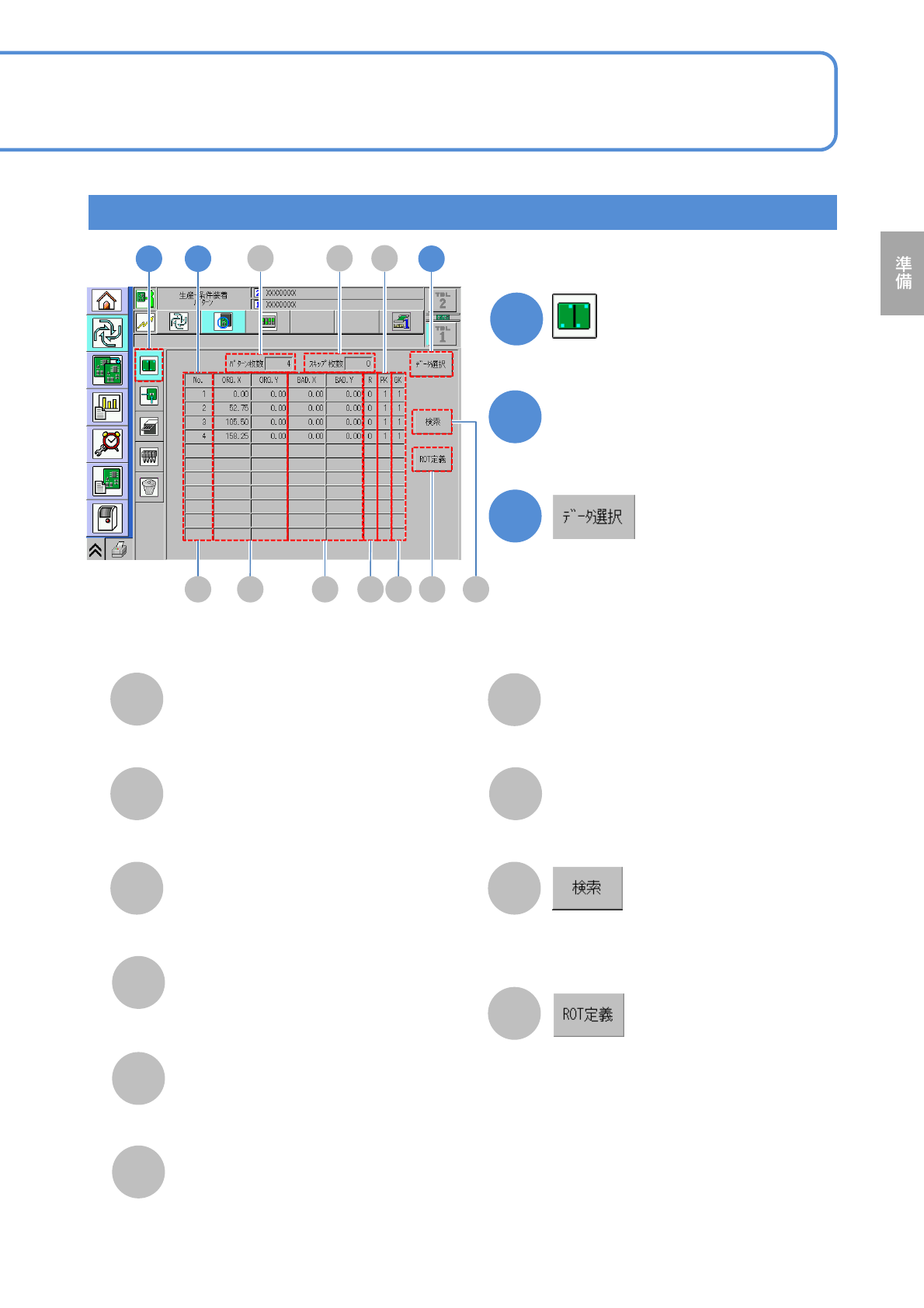

パターンで指定する
I
A GB
NPM-W2 EJM7DJ-MB-02O-00
1
1
A
E
F
G
I
B
C D
2
装着点を選ぶ
● ~ を繰り返して複数選べる。
3
●再度押すと、選択が解除される。
3
2-5-6-3
A
B
C
D
E
G
I
H
P:
装着点の優先順位
空白:標準
H
:優先度が高い。
L
:優先度が低い。
表示を切り替える。
・部品名
・FA:フィーダーアドレス
・PN:パターンNo.
・No:シーケンスNo.
・コメント
長い部品名/FA,PN,No,コメントがス
クロールで表示される。
テンキーでシーケンスNo.を入力し、
装着点を検索できる。
前後の表が表示される。
H
X[mm]/Y[mm]/A[°]
装着点の座標と装着角度。
SEQ
装着点のシーケンス番号。
スキップ点数
スキップ指定した装着点の合計。
装着点数
装着点の合計。
個別
段取り
装着対象の指定 2
(条件装着)

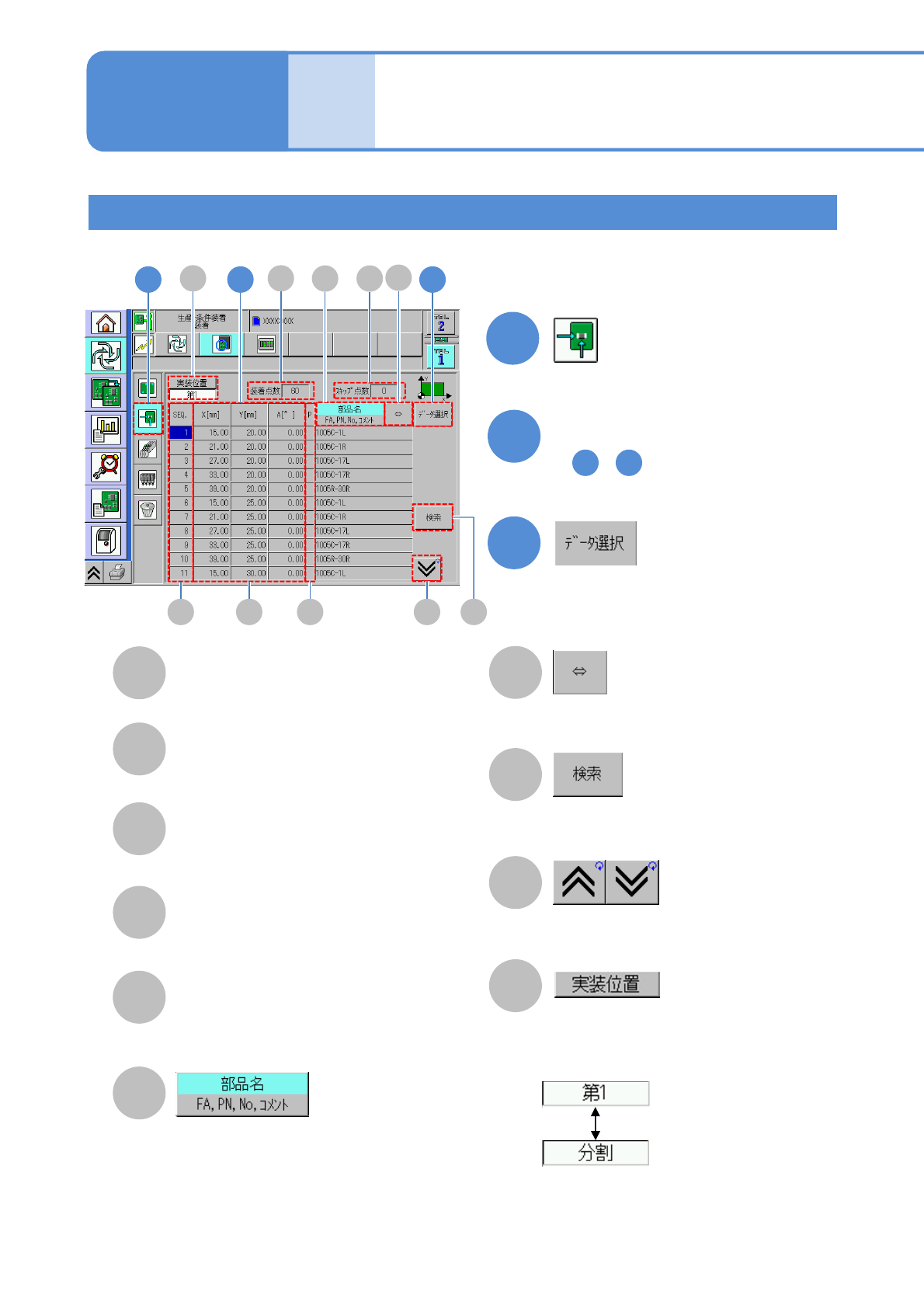

装着点で指定する
2 3
操作編
2-5-6
2
J
J
F
装着位置による装着点の表示を切り替
える。(分割装着を行う基板のときに
表示される。)
:分割装着位置の装着点
を表示。
:第1装着位置の装着点
を表示。
