NPM-W 2 EJM7DJ-MB-06O-00 6-1-17 -1 A A データ 修正 塗布データの修正 (塗布ヘッド) 塗布点数 操作編 6-1-17 塗布データの確認、修正を行います。 C 塗布点数の総数を表示 。 B スキップ点数 スキップ設定されている総数を表示 。 C SEQ. 塗布点のシーケンス番号を表示 。 D X[mm] 、 Y[mm] 、 A[ ° ] 塗布点の座標を表示 。 E P 塗布点の優先順位を表示 。 塗…
NPM-W2 EJM7DJ-MB-06O-00
6-1-16-2
J
XY動作速度
生産中のXY動作速度の確認、修正を行
う。
K
吐出速度
塗布動作時の吐出速度(ネジ軸の回転速
度)の確認、修正を行う。
L
圧力(MPa)
シリンジへ供給するエアの圧力の確認、
修正を行う。
M
温度オフセット(℃)
温調ユニットにおける材料温度の確認、
修正を行う。
温調ユニットには、接着剤ライブラ
リーで設定された温度に温度オフセッ
トを加算した値が設定されます。
NPM-W2 EJM7DJ-MB-06O-00
6-1-17-1
A
A
データ
修正

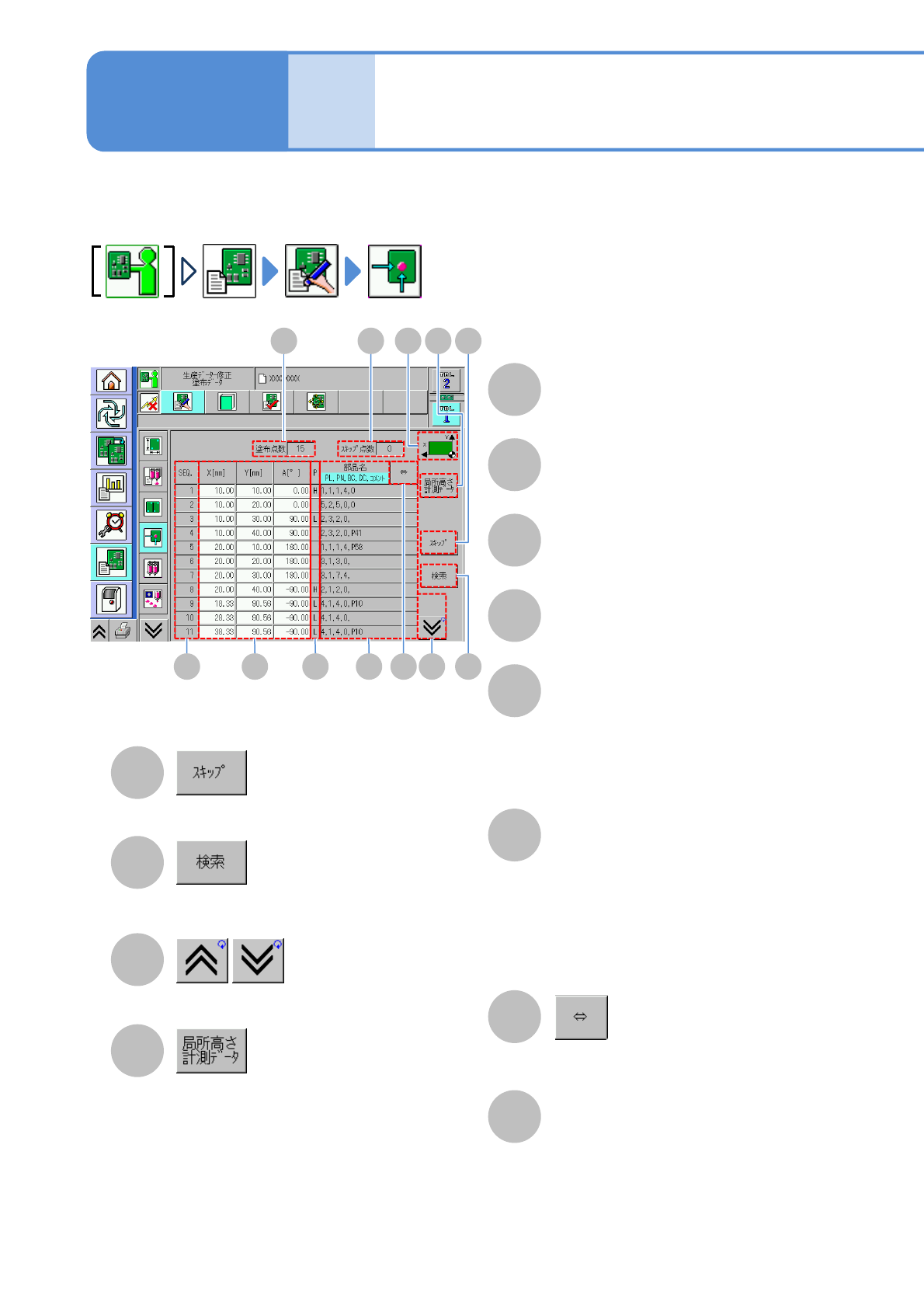

塗布データの修正
(塗布ヘッド)
塗布点数
操作編
6-1-17
塗布データの確認、修正を行います。
C
塗布点数の総数を表示。
B
スキップ点数
スキップ設定されている総数を表示。
C
SEQ.
塗布点のシーケンス番号を表示。
D
X[mm]、Y[mm]、A[°]
塗布点の座標を表示。
E
P
塗布点の優先順位を表示。
塗布後に装着の場合は空白。
塗布と装着が交互に動作する場合は、
優先度があることを示すLが表示されま
す。
F
部品名/PL,PN,BC,DC,コメント
部品名とPL,PN,BC,DC,コメント(リン
クされている部品リストのパーツリス
ト番号、塗布点データのパターン識別
番号、塗布点データの塗布条件、リン
クされるパーツデータの多点、描画の
点数(多点、描画が無効のときは0)、コ
メント)の表示を切り替える。
G
部品名を表示しきれていない場合、ス
クロールして部品名を表示。
B
D E F G
L IH
K J
H
座標基準ビットマップ表示
座標基準のビットマップを表示。
I
スキップの設定／解除。
J
SEQ、座標、コメントの各項目による
検索を行う。
K
一覧を上下にスクロール。
L
局所高さ計測データ画面を表示。
局所高さ計測データが設定されている
場合のみ遷移が可能となります。
NPM-W2 EJM7DJ-MB-06O-00
6-1-17-2
A
塗布座標
局所高さ計測対象の塗布点の座標を表
示。
B
部品名/PL,PN,BC,DC,コメント
部品名とPL,PN,BC,DC,コメント(リン
クされている部品リストのパーツリス
ト番号、塗布点データのパターン識別
番号、塗布点データの塗布条件、リン
クされるパーツデータの多点、描画の
点数(多点、描画が無効のときは0)、コ
メント)の表示を切り替える。
C
D
反り補正モード
高さ補正のモードを表示。
平均：
測定結果の平均値を補正値とします。
最大値：
測定結果の最大値を補正値とします。
自動：
測定結果から自動で平均値と最大値
を選択し、補正値とします。
■局所高さ計測データ
塗布座標に対する局所高さ計測のデータ入力、修正を行います。
1
1
A
D
B C
E F G
部品名を表示しきれていない場合、ス
クロールして部品名を表示。
E
X[mm]
局所高さ計測点のX座標を表示。
F
Y[mm]
局所高さ計測点のY座標を表示。
G
スキップの設定／解除。
