NPM-W 2 EJM7DJ-MB-02O-00 2-5-7 -2 排出確認時の確認画面 1 + ■ 現在の温度が、 動作時温度差警告判定値 ( 判定パラメーター ) よりも大きいとき ( 温度警告チェックのオプションが ON に設定されているときだけ ) 1 1 ■ 拭き取りステーションが設置されていない とき 1 1 + ■ 拭き取りステーション上に クッション が設置されていない とき 1 ●拭き取りステーションの設置状態を 確認…
NPM-W2 EJM7DJ-MB-02O-00
シリンジ交換
(塗布ヘッド)
2-5-7-1
塗布ヘッドユニットに取り付けられるシリンジ(ノズル含む)の交換作業を行うことができます。
●シリンジのセット方法(→P.3-4)
C D E
B A
F F
H G I
J K
G
I
J
A
B
C
D
ノズル
ノズルNo.を表示。
温度(℃)
温調ユニットの設温度と現在温度を表示。
ヒーター
温調ユニットの温度制御を開始または
停止。
塗布カウント
警告(総数)
塗布カウントの警告総数を表示。
停止(センサー)
塗布カウントセンサー停止数を表示。
停止(回数)
塗布カウント停止回数を表示。
ヘッドをシリンジ(ノズル含む)の交換
位置へ移動。
H
排出時間(s)
接着剤を排出する時間を入力、表示。
排出速度
接着剤を排出する際のネジ軸の回転速
度を切り替え(エンジニアモードのみ)。
E
塗布カウント数をすべてリセット。
F
指定するposの塗布カウント数をリセット。
選択中のノズルに対して指定した条件
(排出時間、排出速度)で接着剤を排出。
K
捨て打ちユニットのテープ送りを行う。
個別
段取り
操作編
2-5-7
NPM-W2 EJM7DJ-MB-02O-00
2-5-7-2

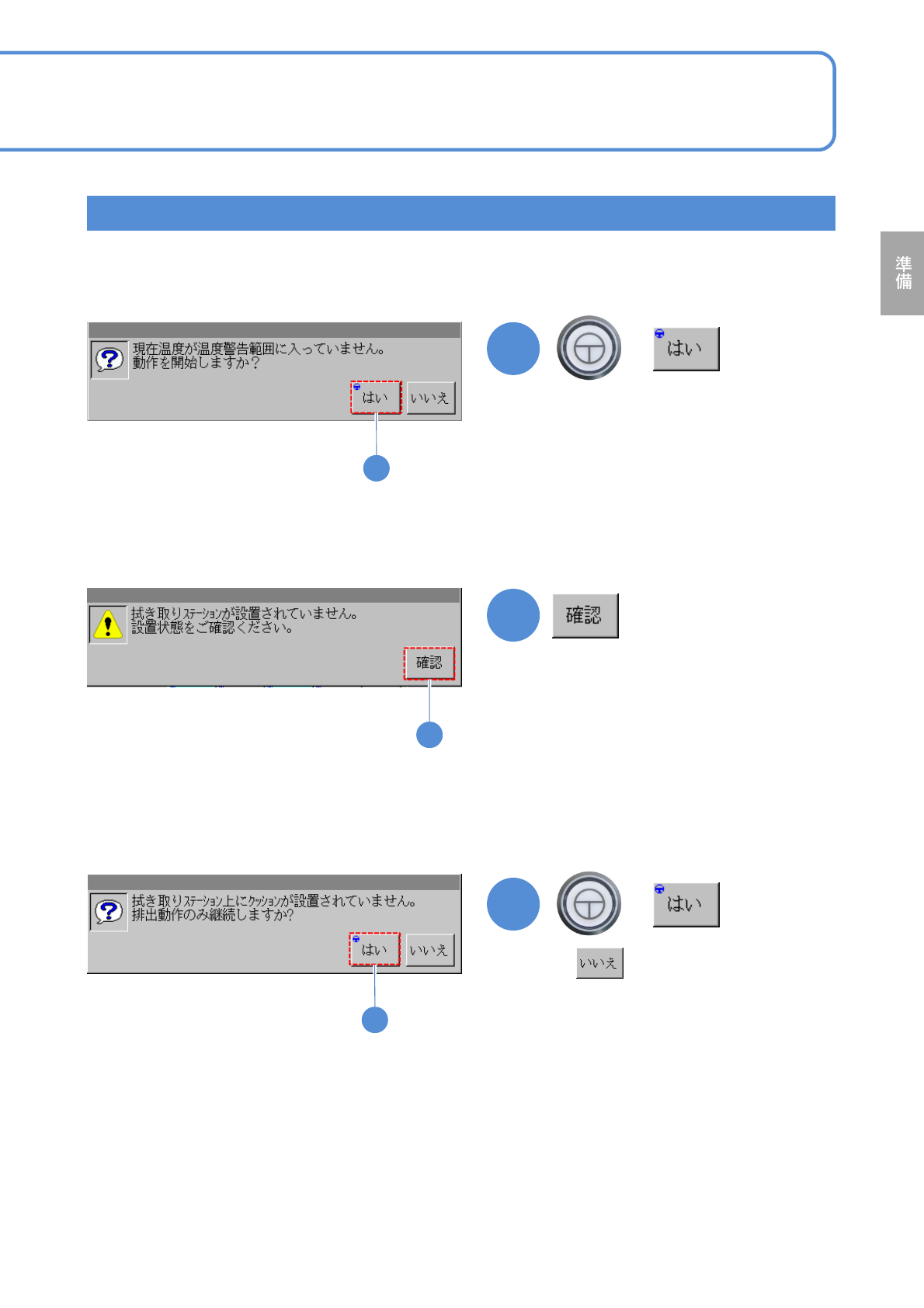

排出確認時の確認画面
1
+
■現在の温度が、動作時温度差警告判定値(判定パラメーター)よりも大きいとき
(温度警告チェックのオプションがON に設定されているときだけ)
1
1
■拭き取りステーションが設置されていないとき
1
1
+
■拭き取りステーション上にクッションが設置されていないとき
1
●拭き取りステーションの設置状態を
確認する。
● を選んだときは、材料の排
出動作だけ行う。
NPM-W2 EJM7DJ-MB-02O-00
下受けピン(自動交換用)の
取り付け １
1
ENABLING
基板を取り外して
2
ENABLING
●基板下受けブロックが上昇
する。
3
前側
シングルコンベヤーのとき1
シングルコンベヤーおよびデュアルコンベヤーの仕様のときは、対象となるステージの前面側からすべての
下受けピンをセットします。
OFF
SERVO
5
4
7
マルチ認識カメラ
にウエスをかぶせ
る
6
フィーダーテーブル
カバーを奥に倒す
メッセージを確認
して
2-5-8-1
個別
段取り
操作編
2-5-8
交換台車を取り外す
(→『メンテナンス編』
P.3-2)
