NPM-W2 EJM7DJ-MB-07O-00
7-1-3-4
メッセージを確認して

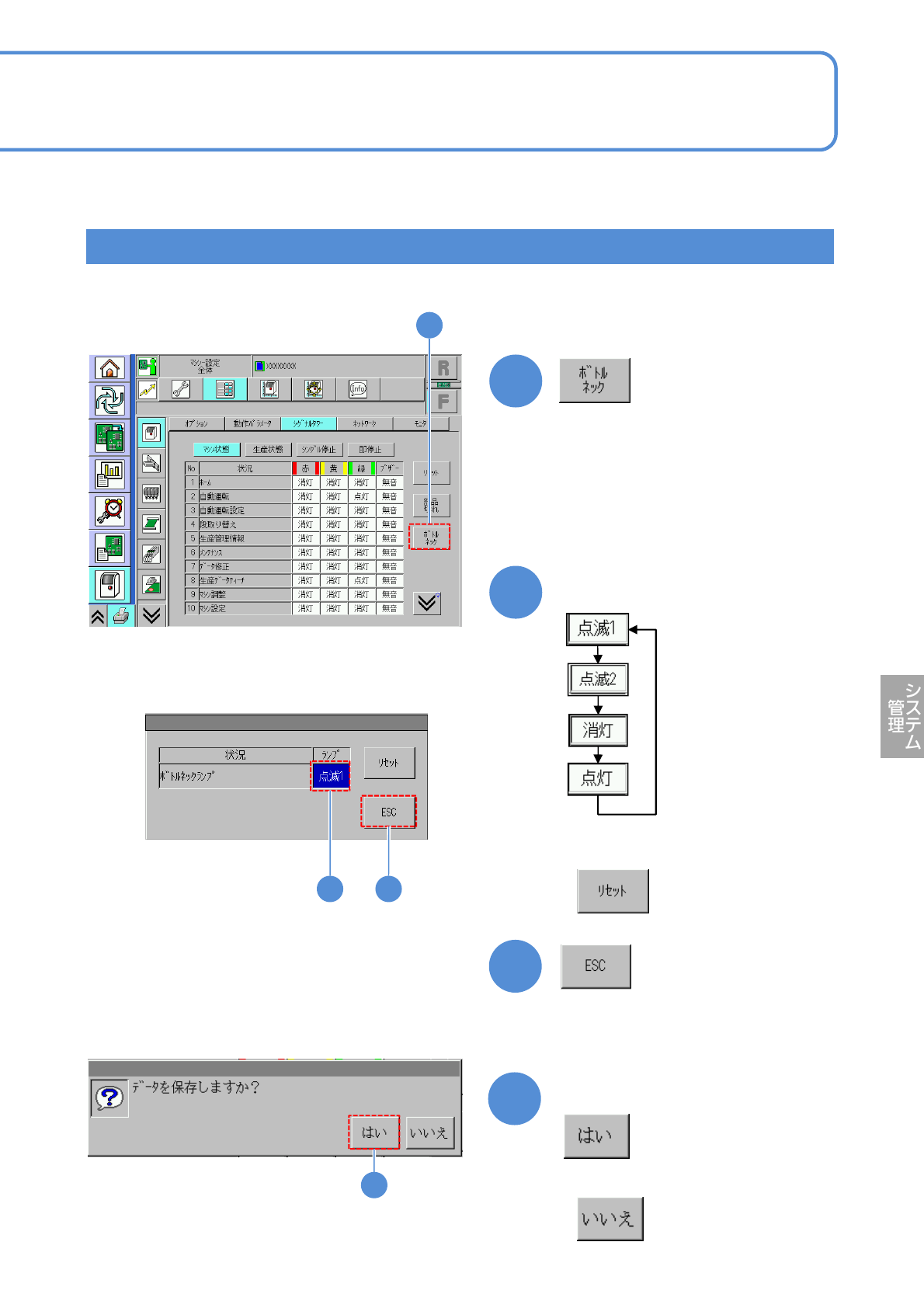

ボトルネック
●ラインでボトルネックになっている設備のボトルネックランプの点灯条件を設定します。
3
1
2
4
4
2 3
(元の画面に戻る)
ランプの設定を選ぶ
■次の操作ボタンを押すと
■初期状態の“点滅1”に設定するとき
1
■データを保存しないとき
NPM-W2 EJM7DJ-MB-07O-00
ユニット
設定
●
「IPアドレス（LAN）」を初期設定
値に戻す。
●DHCP
■自動で入力するとき
■手動で入力するとき

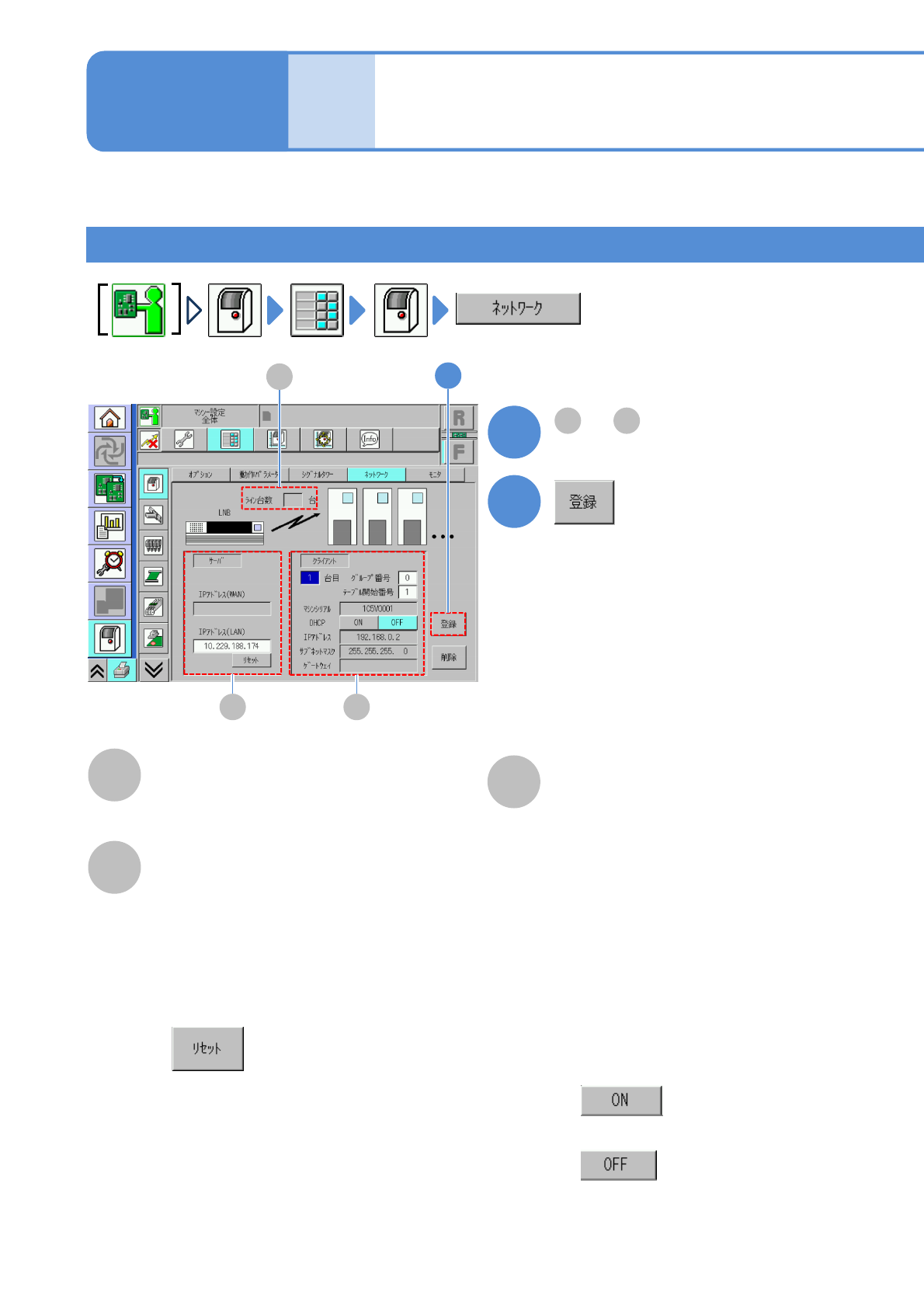

ネットワークの設定
7-1-4-1
A
B
設備とLNB間の通信の設定を行います。
C
操作編
7-1-4
ライン台数
サーバー
クライアント
●IPアドレス (WAN)
LANのWAN (対DGS) 側ネットワーク
上でのアドレス。
●IPアドレス (LAN)
LANのLAN側ネットワーク上でのア
ドレスを入力する。
●設備番号
ラインの先頭から何台目かを入力する。
●マシンシリアル
シリアル番号。
●グループ番号
本設備が属するグループNoを入力する。
設定する
1
～の
必要な項目を設定する
A C
2
「IPアドレス」、「サブネットマス
ク」、「ゲートウエイ」を入力する。
を選び、
A
B
2
C
ラインの連結台数。
●単体のときは、表示されない。
本設備が通信する相手先のLNBの設定。
設備の設定。
●テーブル開始番号
本設備のライン上におけるテーブル開始番
号の表示・設定を行う。
NPM-W2 EJM7DJ-MB-07O-00

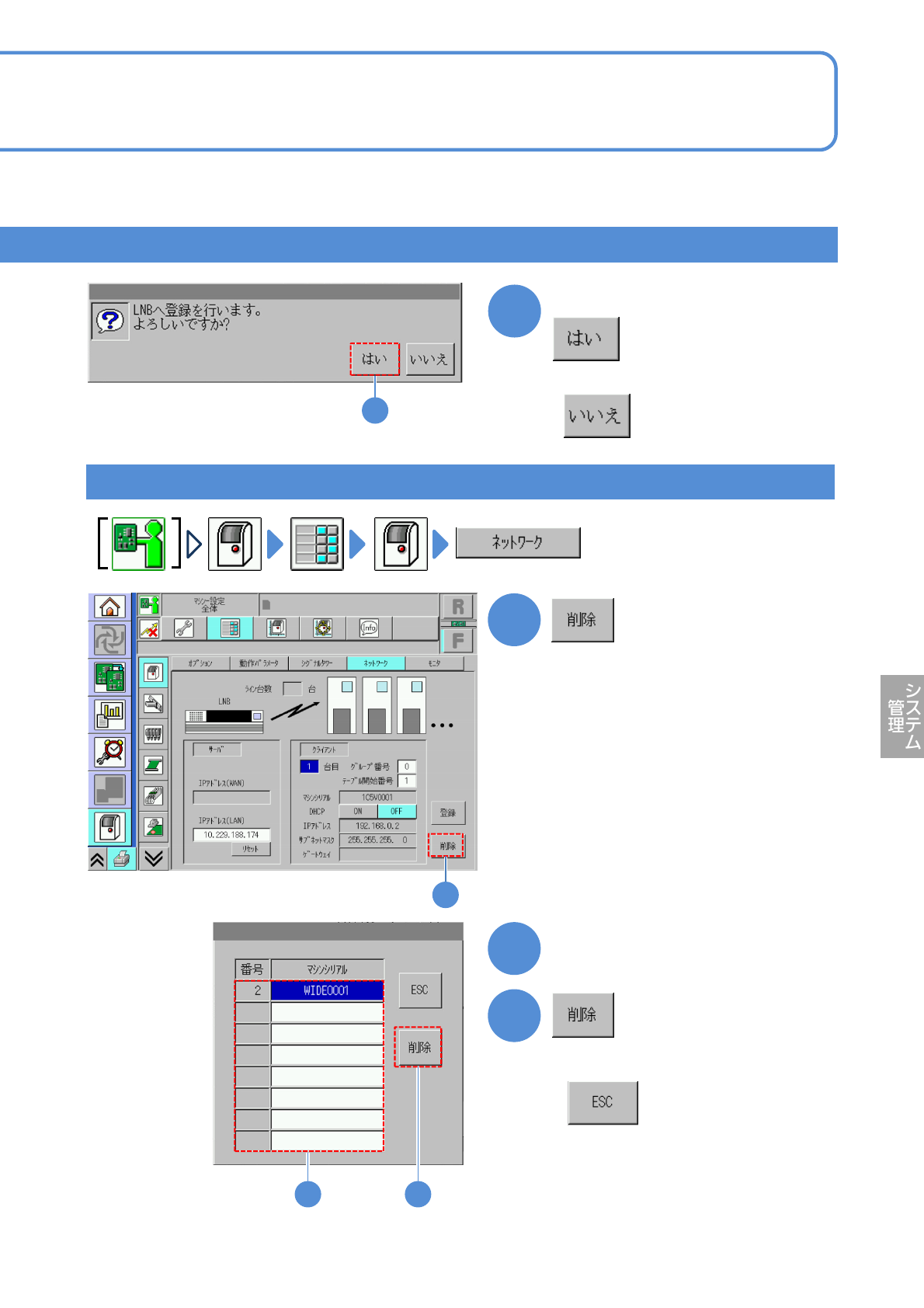

7-1-4-2
3
3
メッセージを確認して
(LNBに登録した設備の一覧が表示される)
設備の番号を選ぶ
■登録しないとき
設定を削除する
1
2
■削除しないとき
3
2
1
3
