NPM-W 2 EJM7DJ-MB-02O-0 0 個別 段取り 2-5-2 -3 ノズルの交換 2 ノズルの交換 1 4 ENABLING ( データに合わせて、ノズル チェンジャーのノズルが ヘッドに取り付けられる ) 5 ENABLING ●取り付けしたノズルが適切 でないときは、警告メッ セージが表示されるので、 正しいノズルに交換する。 6 手順 ~ を繰り返 し、必要なノズルを交 換する。 1 5 ノズルチェン ジャーを外す…

100%1 / 714
NPM-W2 EJM7DJ-MB-02O-00
2-5-2-2

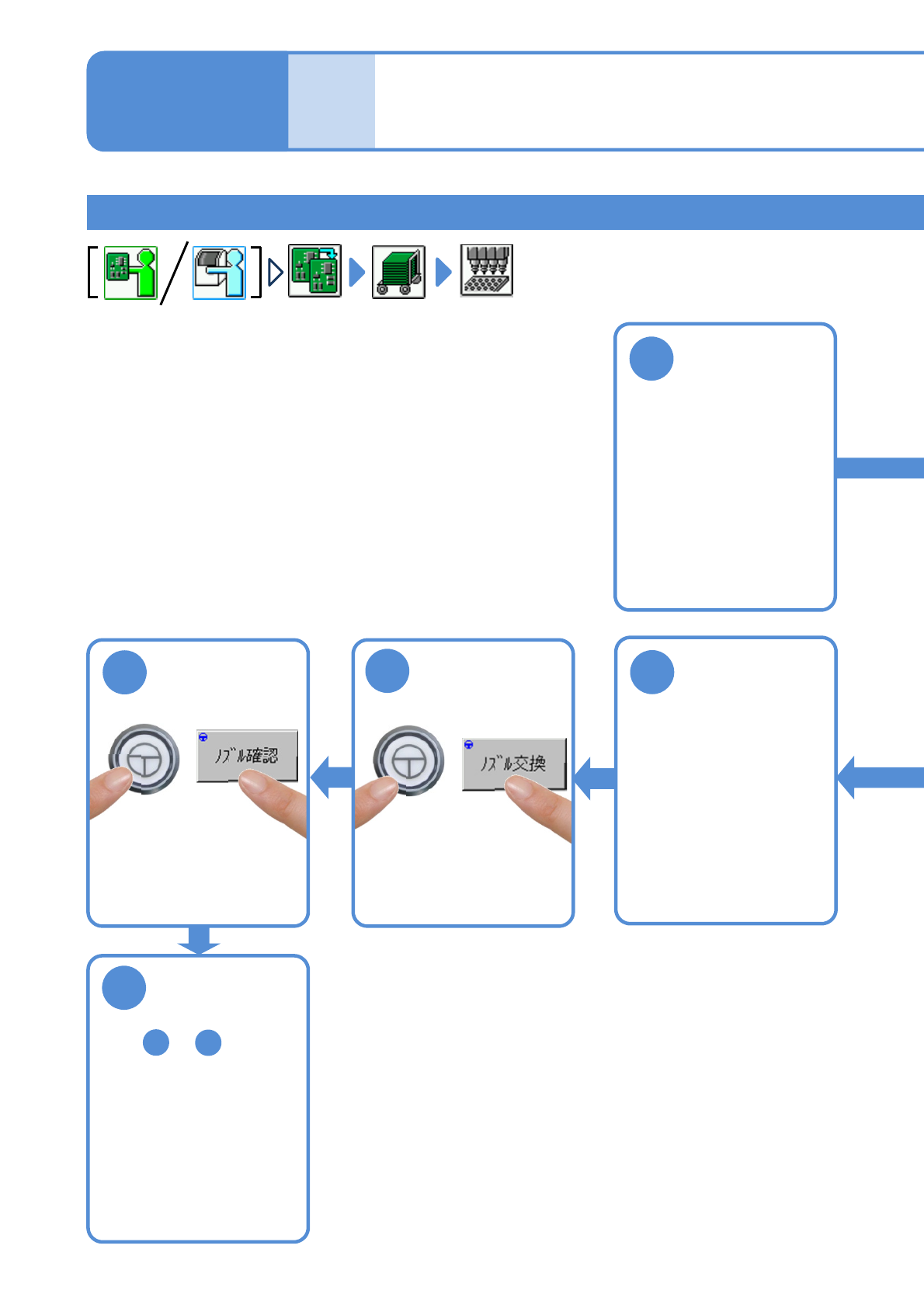

ヘッドに取り付けられているノズルを交換する方法
ヘッドにノズルが取り付いている状態で、別の生産データをロードした場合のノズル交換方法
2
1
(ヘッドに取り付いているノズルと生産
データで設定されているノズルが一致し
ない場合、画面のノズル表示が黄色にな
る)
●メッセージを確認して
3
●ノズルチェンジャーを外してノズル
を確認／修正する。 (→P.2-5-1)
●ノズルチェンジャーを取り付ける。
(全てのノズルがノズルチェンジャーに
戻される)
ノズルを確認する
4
(ノズルチェンジャー内のノズルがヘッド
に取り付けられる。)
●ノズルチェンジャー内にノズルがある
場合はノズルの取り外しはできません。
1
2 4
+
+
NPM-W2 EJM7DJ-MB-02O-00
個別
段取り
2-5-2-3
ノズルの交換 2
ノズルの交換
1
4
ENABLING
(データに合わせて、ノズル
チェンジャーのノズルが
ヘッドに取り付けられる)
5
ENABLING
●取り付けしたノズルが適切
でないときは、警告メッ
セージが表示されるので、
正しいノズルに交換する。
6
手順 ~ を繰り返
し、必要なノズルを交
換する。
1
5
ノズルチェン
ジャーを外す
3
ノズルチェン
ジャーを取り付
ける
(→P.2-5-1)
(→P.2-5-1)
操作編
2-5-2
NPM-W2 EJM7DJ-MB-02O-00
2-5-2-4
2
●3ノズルヘッド用ノズルは、左右
の溝に注意する。
溝狭い 溝広い
フィーダーテーブル側
●2Dバーコードが刻印されている8/12/軽量16ノズルヘッド用ノ
ズルは、下図の向きにセットする。
●オプション設定により、2Dバーコードでノズル種類を検出し
て、ノズルの誤セットを防止することができる。
設定方法(→P.7-1-1参照)
●AM100用ノズルは使用できません。
フィーダーテーブル側
フィーダーテーブル側
<8ノズルヘッド用ノズル>
<12/軽量16ノズルヘッド用ノズル><3ノズルヘッド用ノズル>
2Dバーコード
ノズルを交換する
