NPM-W 2 EJM7DJ-MB-07O-00 マシン パラメー ター 7-3-17 -3 マルチ認識カメラの確認 2 A 照明モード ●透 過 : 透過モード ● 1: 反射 1 モード ● 2: 反射 2 モード ● BGA :反射 BGA モード A B C D 設備に設置されている フィーダー の メモリー 情報 を 表示します 。 マルチ認識カメラランプ値 B 照明 C 基準値 各照明の照明モードごとのランプ基 準値。 D …
NPM-W2 EJM7DJ-MB-07O-00

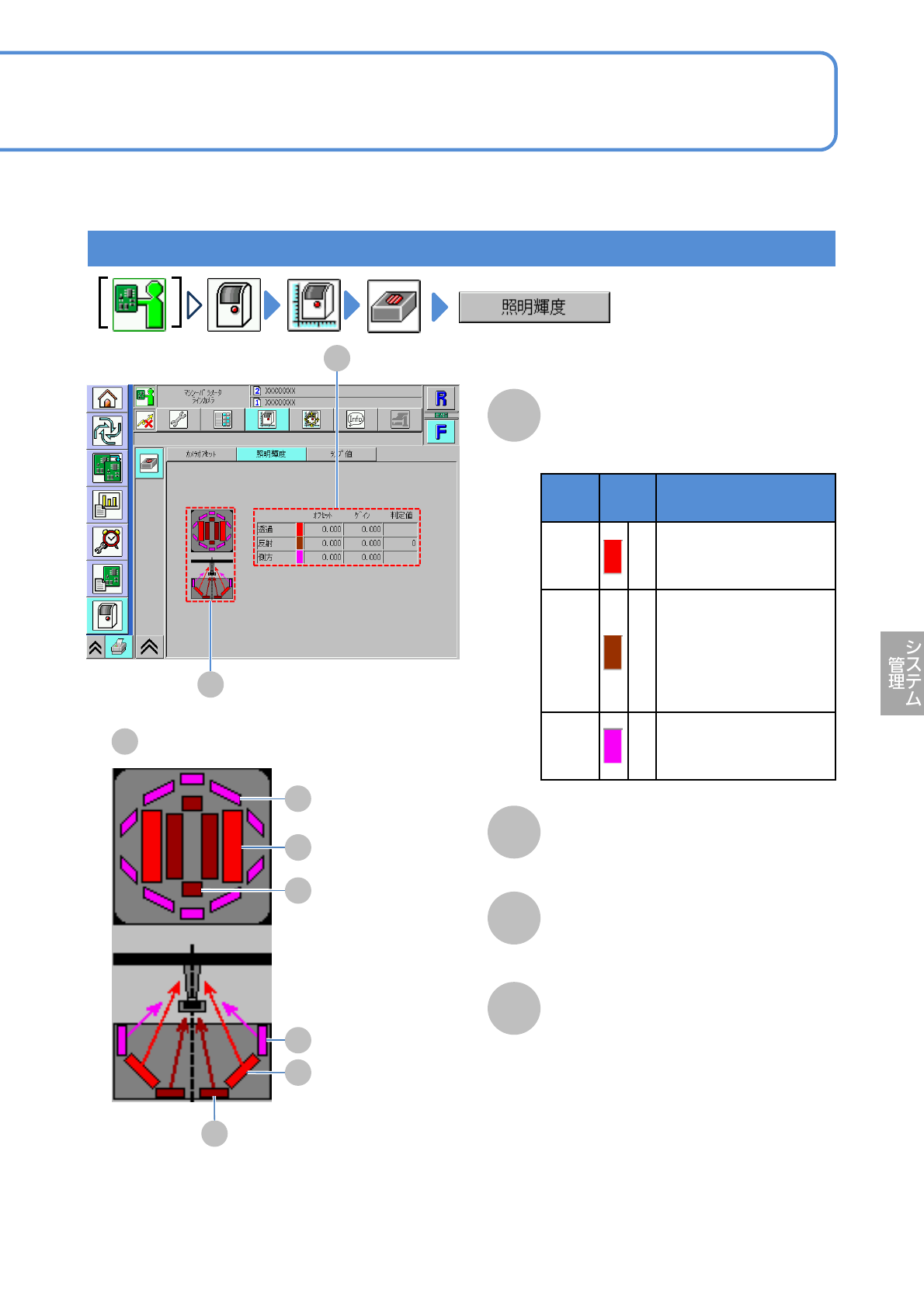

照明輝度を確認する
A
7-3-17-2
A
照明
種類
色説明
透過
照明
赤
透過照明
・輝度オフセット値
・輝度ゲイン値
反射
照明
茶
反射照明
・輝度尾オフセット値
・輝度ゲイン値
●反射判定値は、照明
輝度の劣化判定に使
用する。
側方
照明
桃
側方照明
・輝度オフセット値
・輝度ゲイン値
B
D
C
D
B
D
C
枠の拡大図
E
E
B
C
照明の輝度オフセット値と輝度
ゲイン値
側方照明
透過照明
反射照明
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター

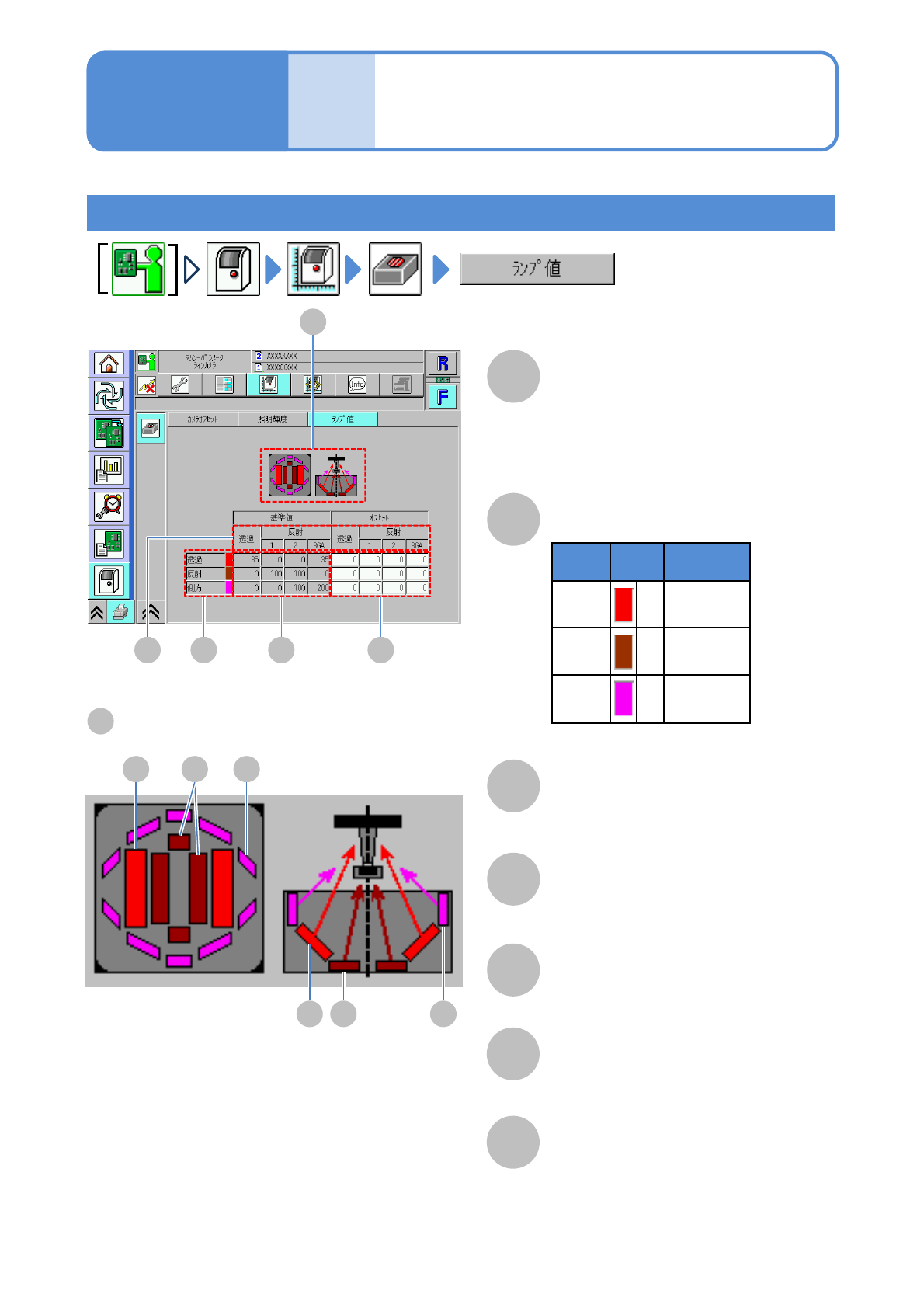

7-3-17-3
マルチ認識カメラの確認 2
A
照明モード
●透過:透過モード
● 1:反射1モード
● 2:反射2モード
● BGA:反射BGAモード
A B C D
設備に設置されているフィーダーのメモリー情報を表示します。
マルチ認識カメラランプ値
B
照明
C
基準値
各照明の照明モードごとのランプ基準値。
D
オフセット値
各照明の照明モードごとのランプオフ
セット値。
表示 色 照明種類
透過 赤 透過照明
反射 茶 反射照明
側方 桃 側方照明
枠の拡大図
H
F EG
EF G
H
E
G
F
側方照明
透過照明
反射照明
操作編
7-3-17
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター

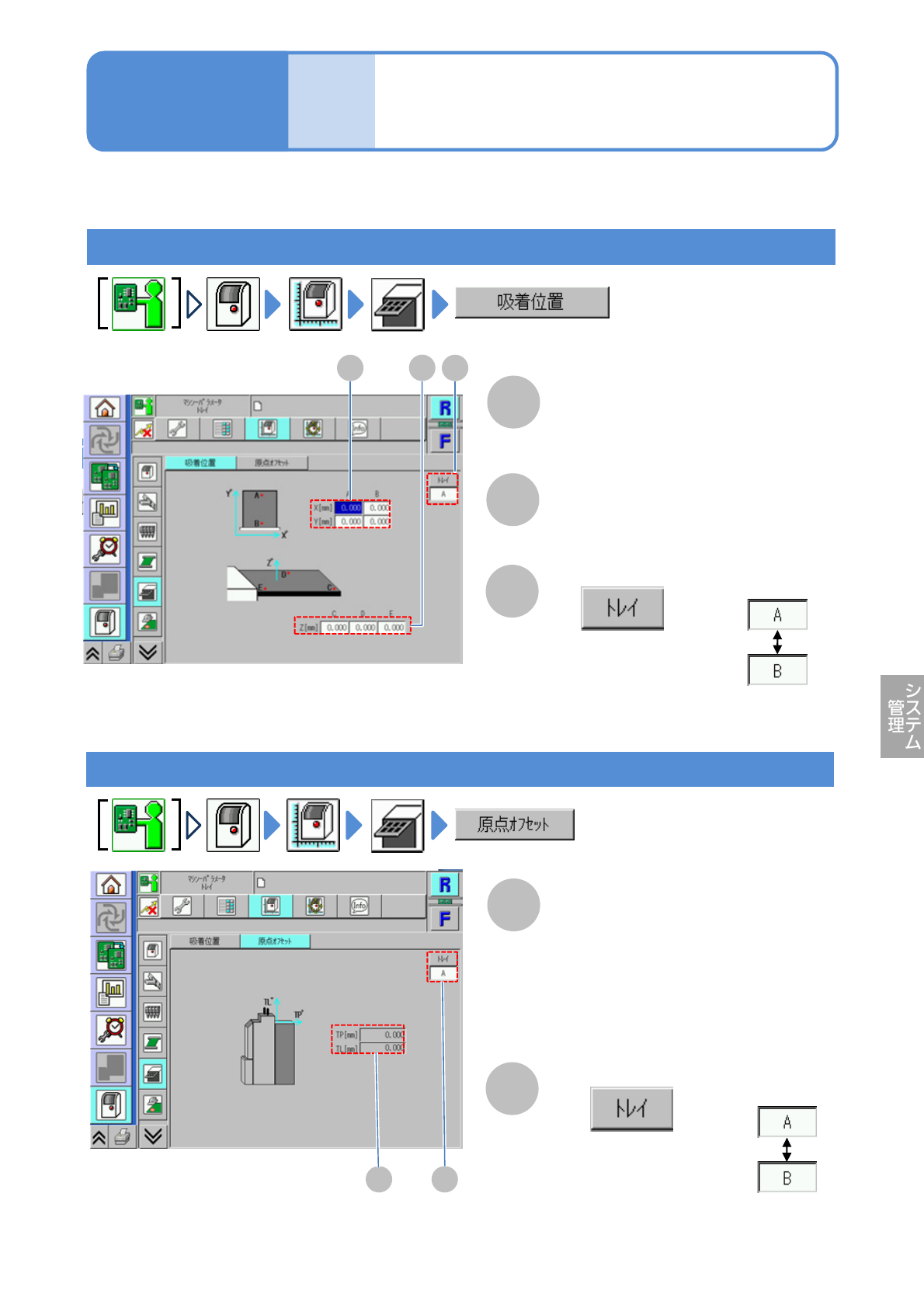

トレイ原点オフセット
/吸着位置の確認
吸着位置のオフセット値を確認する
A
原点オフセット値を確認する
A
B
トレイフィーダーの吸着位置オフセット値/TP軸とTL軸の原点オフセット値を確認します。
操作編
7-3-18
●TP [mm]
トレイフィーダーのTP軸の原点オフ
セット値。
●TL [mm]
トレイフィーダーのTL軸の原点オフ
セット値。
原点オフセット値
位置オフセット値 X[mm]Y[mm]
マークA・B点のX/Y方向の位置オフ
セット値。
位置オフセット値 Z[mm]
マークC・D・E点のZ方向の位置オフ
セット値。
A B
A
B
C
C
B
■シングルトレイフィーダーのとき
表示されない。
トレイA/Bを切り替える。
■ツイントレイフィーダーのとき
■シングルトレイフィーダーのとき
表示されない。
トレイA/Bを切り替える。
■ツイントレイフィーダーのとき
7-3-18
