生産
情報
生産中・停止中の見方 1
生産中の画面 １
●生産中に、生産情報や運転状況が表示されます。
3-2-1-1
A
EB
C
D
F
生産枚数
生産した基板数/パターン数。
1枚の基板を生産するのにかかる時間の表
示を切り替える。(押すごとに切り替わる)
●サイクルタイム1
実装前のクランプ完了から、実装完了
のクランプ解除までの時間。
●サイクルタイム2
搬送時間を含む実装時間。
稼働率
設備の稼働率。
(動作パラメータにて変更可能)
装着点数
実装済みの部品点数／全実装点数。
生産中の基板を生産後、停止する。
(→P.3-1-2)
部品切れ / 部品切れ警告
部品切れの発生状況。
G
搬送状態
基板の搬送状態と現在位置が表示され
る。
H
警告
エラー/警告が表示される。
: 0%以上~20%未満
: 20%以上~40%未満
: 40%以上~60%未満
: 60%以上~80%未満
: 80%以上~100%以下
●
●
●
●
●
または、
:青色…動作状態
:黄色…待ち状態
搬入待ち
搬出待ち
操作編
3-2-1
■装着ヘッド(交互実装モード)
1
1
設備単位/ライン単位を選ぶ。
:設備単位
:ライン単位
NPM-W2 EJM7DJ-MB-03O-00
3-2-1-2
■設備単位
■ライン単位
G
D EFA B C
H
L
I EFA B C
H
J
K
I
J
K
L
計画基板数
終了予測時刻
達成率
ライン実績枚数／ライン計画枚数。
連結している設備番号(名称)
表示色 生産状態
緑色 生産中
黄色 停止中
灰色 部品供給待ち中
青色 工程待ち中
■ボトルネックマシンの位置表示
LNBの設定については、『LNB』取扱
説明書を参照してください。
LNBの設定
により、下記表示箇所に、
ボトルネックマシンの位置を黄色で表示
する。
LNBの設定
表示箇所
設備単位
レーン単位
M N
M
サイクルタイム
上段：レーン2
下段：レーン1
N
生産状態
上段：レーン2
下段：レーン1
L
M
NPM-W2 EJM7DJ-MB-03O-00
生産
情報
生産中・停止中の見方 2
操作編
3-2-1
生産中の画面 2
3-2-1-3

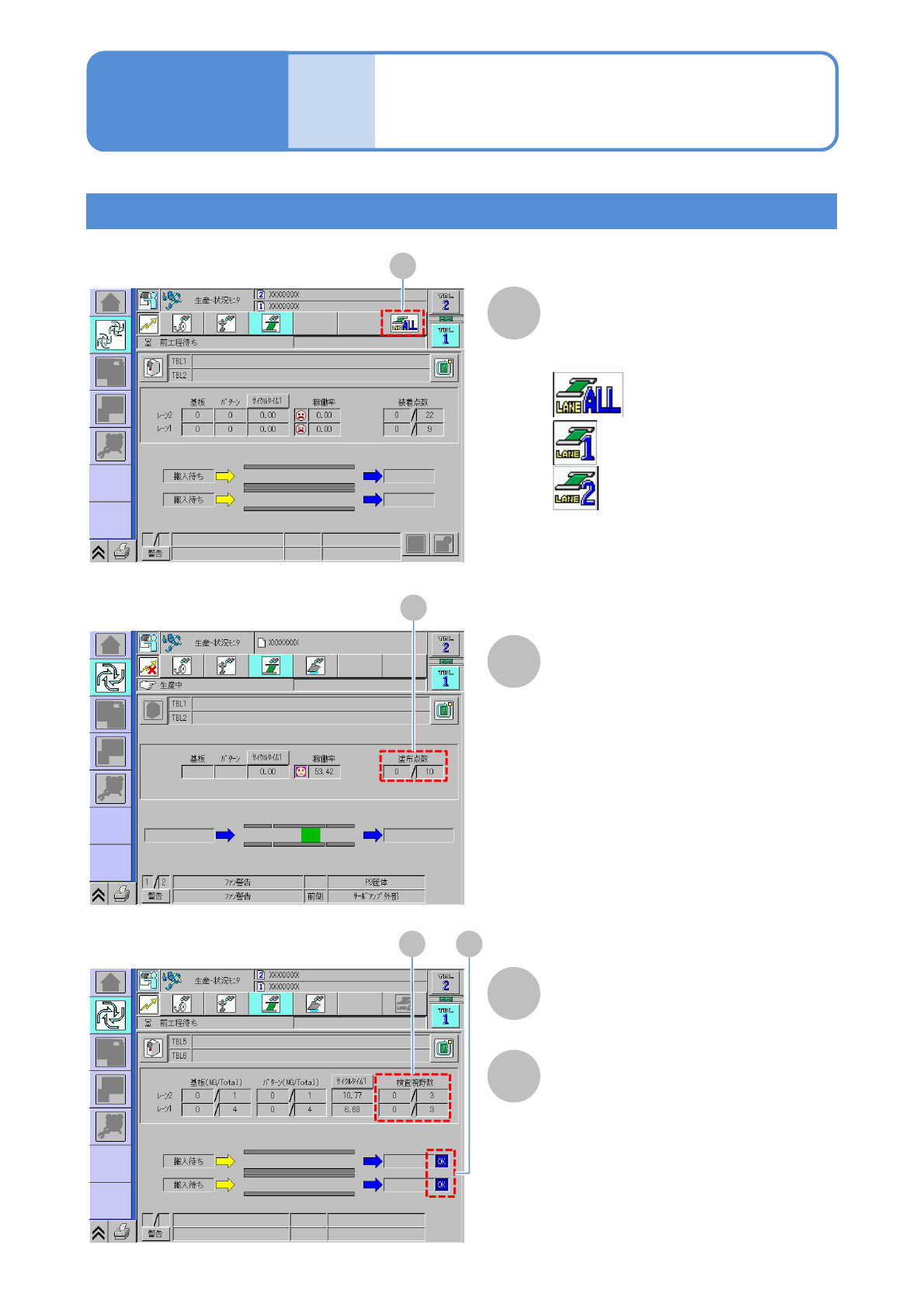

O
O
レーンの選択
■装着ヘッド（独立実装モード）
：前後のレーンで生産を開始する
：レーン1だけで生産を開始する
：レーン2だけで生産を開始する
P
■塗布ヘッド
■検査ヘッド
P
塗布点数
現在の塗布済み点数／全塗布点数。
(多点打ちの塗布点数を含む)
Q R
Q
検査視野数
現在の検査済み点数／全検査点数。
R
検査結果
検査結果(OK／NG)を表示。
