NPM-W 2 EJM7DJ-MB-06O-00 6-2-1 -2
NPM-W2 EJM7DJ-MB-06O-00
生産
データ
ティーチ
ング
操作編
6-2-1
ティーチングを
はじめる前に 1
■デュアルレーンモードのとき
1
レーンを選択する
：レーン1
1
生産データティーチングの操作方法を説明します。
：レーン2
6-2-1-1
NPM-W2 EJM7DJ-MB-06O-00
6-2-1-2
NPM-W2 EJM7DJ-MB-06O-00
生産
データ
ティーチ
ング
操作編
6-2-1
ティーチングを
はじめる前に 2
認識方法
ティーチングは、認識カメラで基板や部品などを正しく認識できるように生産データ(基板認識データなど)
の値を補正することです。
■形状指定認識(基板認識)
■パターンマッチ認識
認識対象 (マーク) が複雑な形で輪郭がはっきりしないときや、大きくて認識画面内に収まらないときに
使用する。
<認識画面>
4点パターン
・4点パターン
部品認識
●形状指定(自動): ランプ値を自動で設定する。
●形状指定(手動):ランプ値を手動で設定する。
(紙フェノール基板のように、マークとマークの背景色の対比が不明確で、ランプ値を
自動的に決定できないとき)

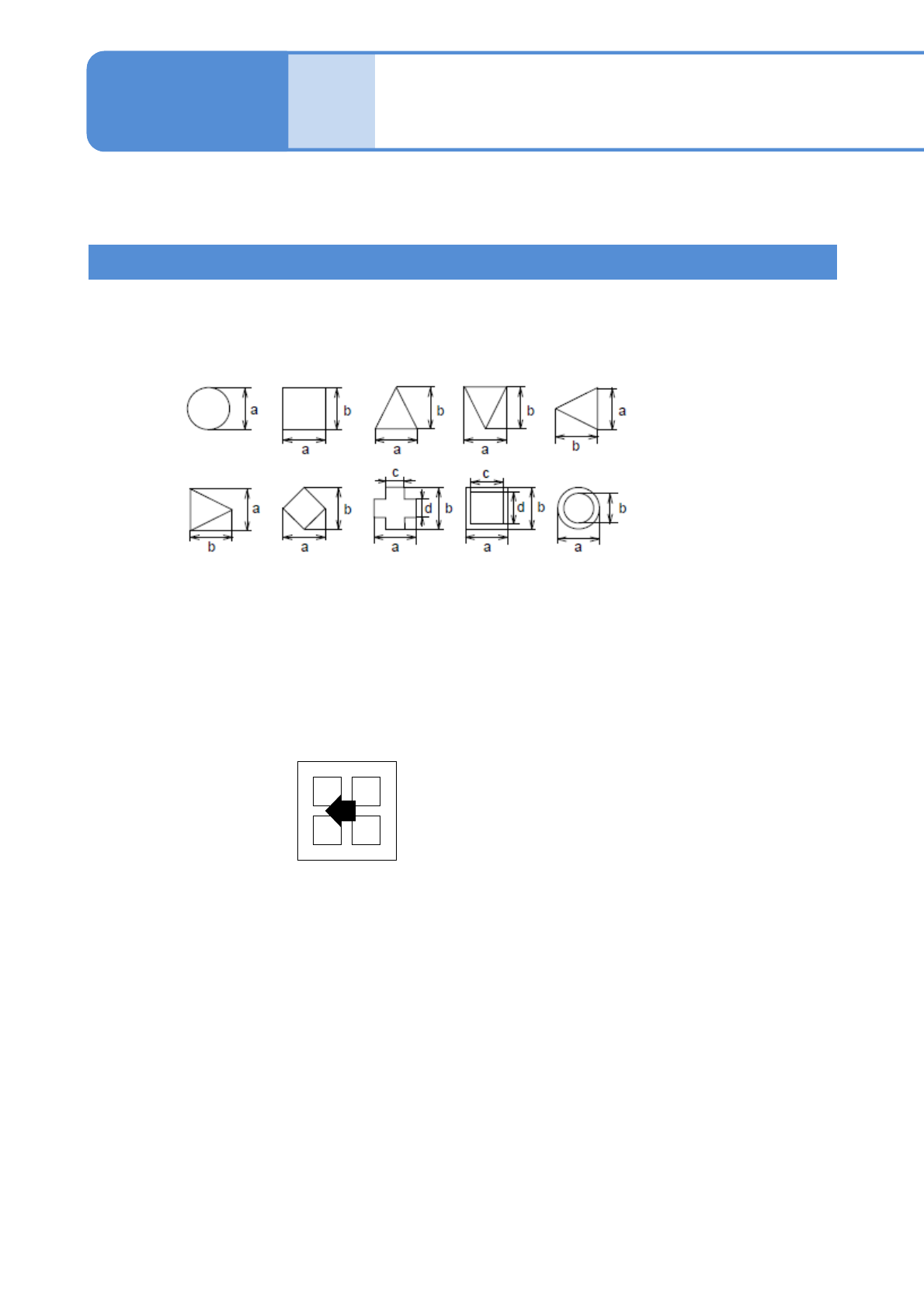

認識対象が以下の形をしていて、それぞれの寸法がわかっているときに使用する。
