NPM-W 2 EJM7DJ-MB-06O-00 6-1-20 -1 運転条件の設定やパステーブルの ON/OFF を切り替えます。 A D B A B 項目 C D 前後の表が表示される。 パス設定 設定 C データ 修正 ソフトスイッチの設定 ソフトスイッチ項目を表示。 次の項目以外の設定について ( →『 NPM-DGS 』取扱説明書を参照 ) ● ● ：パスする。 ：パスしない。 ● ● ：有効。 ：無効。 操作編 6-1-20
NPM-W2 EJM7DJ-MB-06O-00
6-1-19-2
F
検査項目
面積検査：
面積検査の有無を表示します。
ノズル詰り検査：
ノズル詰り検査の有無を表示します。
糸引き検査：
糸引き検査の有無を表示します。
飛びパターン検査：
飛びパターン検査の有無を表示します。
G
検査条件データ
総面積許容下限(%)：
総面積許容下限値を表示します。
総面積許容上限(%)：
総面積許容上限値を表示します。
大小面積比許容(%)：
大小面積比許容値を表示します。
糸引き判定値(mm)：
糸引き判定値を表示します。
パターン最小直径(mm)：
パターン最小直径を表示します。
パターン最小直径サイズは、使用する
ノズルの穴直径よりも小さい値を設定
してください。
H
基準面積(mm
2
)
NPM-W2 EJM7DJ-MB-06O-00
6-1-20-1

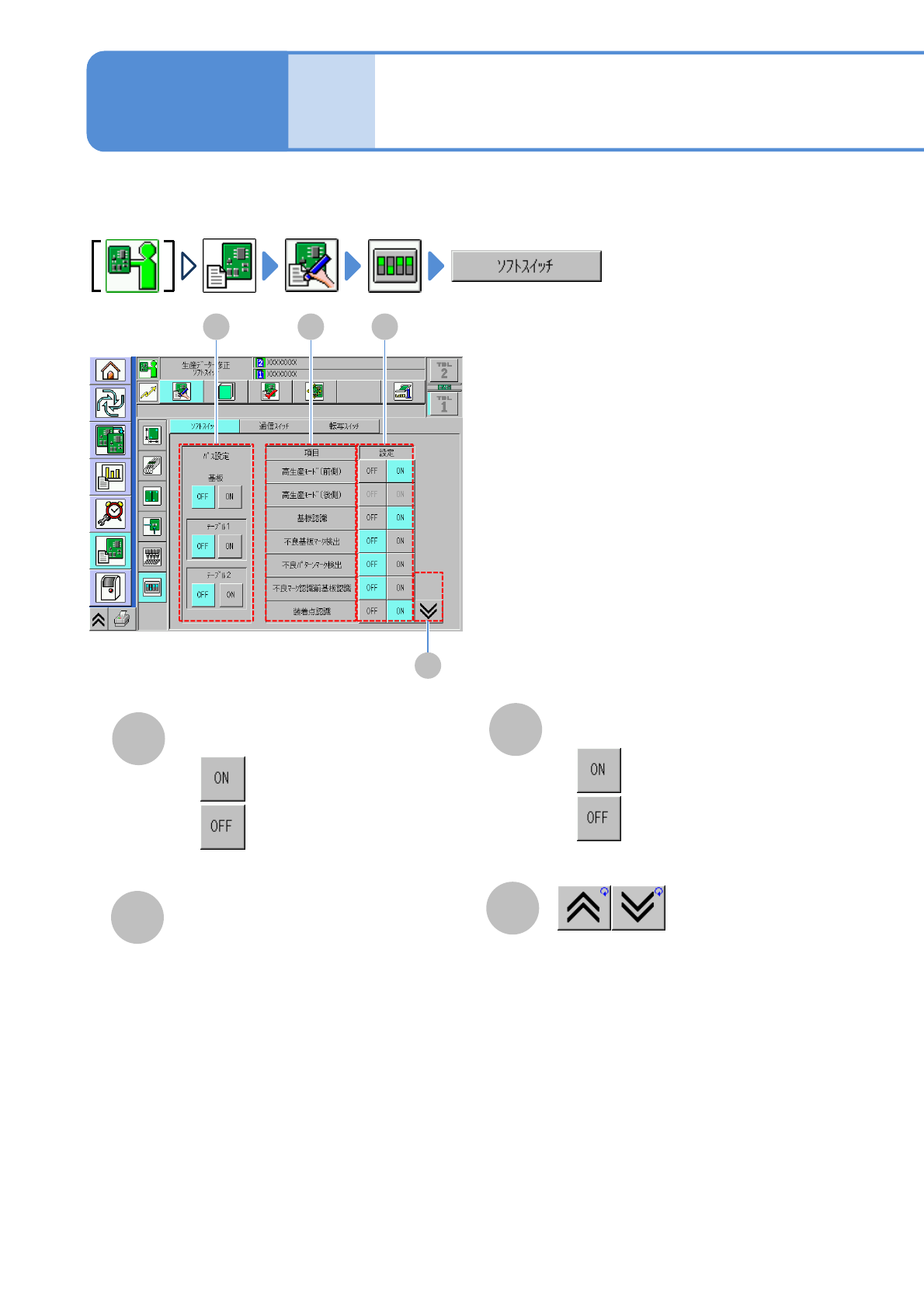

運転条件の設定やパステーブルのON/OFFを切り替えます。
A
D
B
A
B
項目
C
D
前後の表が表示される。
パス設定
設定
C
データ
修正
ソフトスイッチの設定
ソフトスイッチ項目を表示。
次の項目以外の設定について
(→『 NPM-DGS』取扱説明書を参照)
●
●
：パスする。
：パスしない。
●
●
：有効。
：無効。
操作編
6-1-20
NPM-W2 EJM7DJ-MB-06O-00
6-1-20-2
項目 説明
セーフモード動作
(3ノズルヘッドの場合)
[ON]設定時には以下を行う。
・吸着、装着時のX軸、Y軸、Z軸の重ね合わせ動作を行なわない。
・吸着、装着時の予備下降を行わない。
・吸着、装着時にX軸、Y軸が移動する前に真空センサーによる吸着確認を行い、
吸着エラーを検出した場合は吸着エラー回数にかかわらず、その場で動作を停
止する。
高生産モード(前側)[ON]設定時には以下を行う。
・設備前側での生産を高生産モードで行う。
*1) *2) *3)
高生産モード(後側)[ON]設定時には以下を行う。
・設備後側での生産を高生産モードで行う。
*1) *2) *3)
*1)
軽量16ノズルヘッド、12ノズルヘッドが搭載されている場合のみ有効です。
*2)
OFF設定時は“高精度モード”で生産します。
*3)
“高生産モード”“高精度モード”について (→P.9-1-1 ‘基本性能’)
