NPM-W 2 EJM7DJ-MB-07O-00 マシン パラメー ター 7-3-17 -1 マルチ認識カメラの確認 1 設備に設置されている フィーダー の メモリー 情報 を 表示します 。 カメラの倍率/オフセット値を確認する マルチ認識カメラの倍率 / 照明輝度 / ランプ値 のオフセット値 ( キャリブレーション の結果 ) を確認します。 B C A 操作編 7-3-17 倍率 認識装置に設定するマルチ認識カメラの 倍率。 …
NPM-W2 EJM7DJ-MB-07O-00
7-3-16-2
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-17-1
マルチ認識カメラの確認 1
設備に設置されているフィーダーのメモリー情報を表示します。

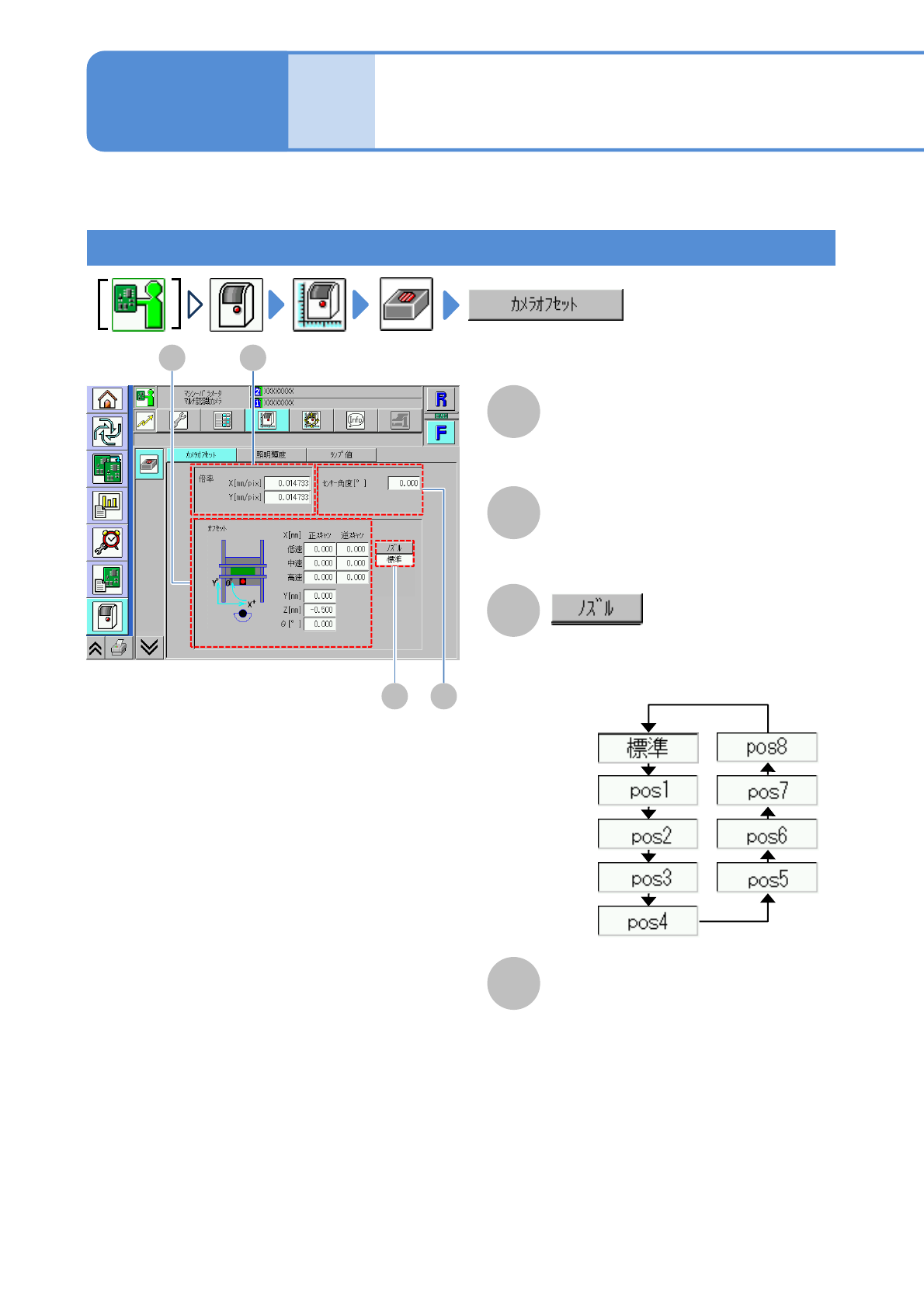

カメラの倍率/オフセット値を確認する
マルチ認識カメラの倍率/照明輝度/ランプ値のオフセット値(キャリブレーションの結果)を確認します。
B
C
A
操作編
7-3-17
倍率
認識装置に設定するマルチ認識カメラの
倍率。
●部品認識の計算に使用する。
オフセット
認識カメラで認識するときの、移動位置
の補正値。
「オフセット」 に表示する値の対象ノズ
ルを選ぶ。
(8ノズルヘッドのときのみ)
C
A
B
D
マルチ認識カメラとX軸の傾きの補正値。
D
センサー角度 [ °]
NPM-W2 EJM7DJ-MB-07O-00
照明輝度を確認する
A
7-3-17-2
A
照明
種類
色説明
透過
照明
赤
透過照明
・輝度オフセット値
・輝度ゲイン値
反射
照明
茶
反射照明
・輝度尾オフセット値
・輝度ゲイン値
●反射判定値は、照明
輝度の劣化判定に使
用する。
側方
照明
桃
側方照明
・輝度オフセット値
・輝度ゲイン値
B
D
C
D
B
D
C
枠の拡大図
E
E
B
C
照明の輝度オフセット値と輝度
ゲイン値
側方照明
透過照明
反射照明
