NPM-W2 EJM7DJ-MB-04O-00
4-3-2-4
NPM-W2 EJM7DJ-MB-04O-00
照明状態を確認する(通常は不要)
照明調整機能は、標準的な照明状態で検査しにくい部品があったときだけ使用します。
部品位置に検査ヘッドを移動させて、画像を確認しながら部品ごとに最も検査しやすい条件(コントラスト
がはっきりする状態)に照明を調整します。調整した照明条件を検査条件に適用するときは、2D検査エディ
ターで部品ごとに照明条件を設定してください。(→『NPM-DGS 2D検査エディタ』)
生産デー
タと
ティーチ
ング
ティーチング基板の撮像 3
操作編
4-3-2
4-3-2-5
1

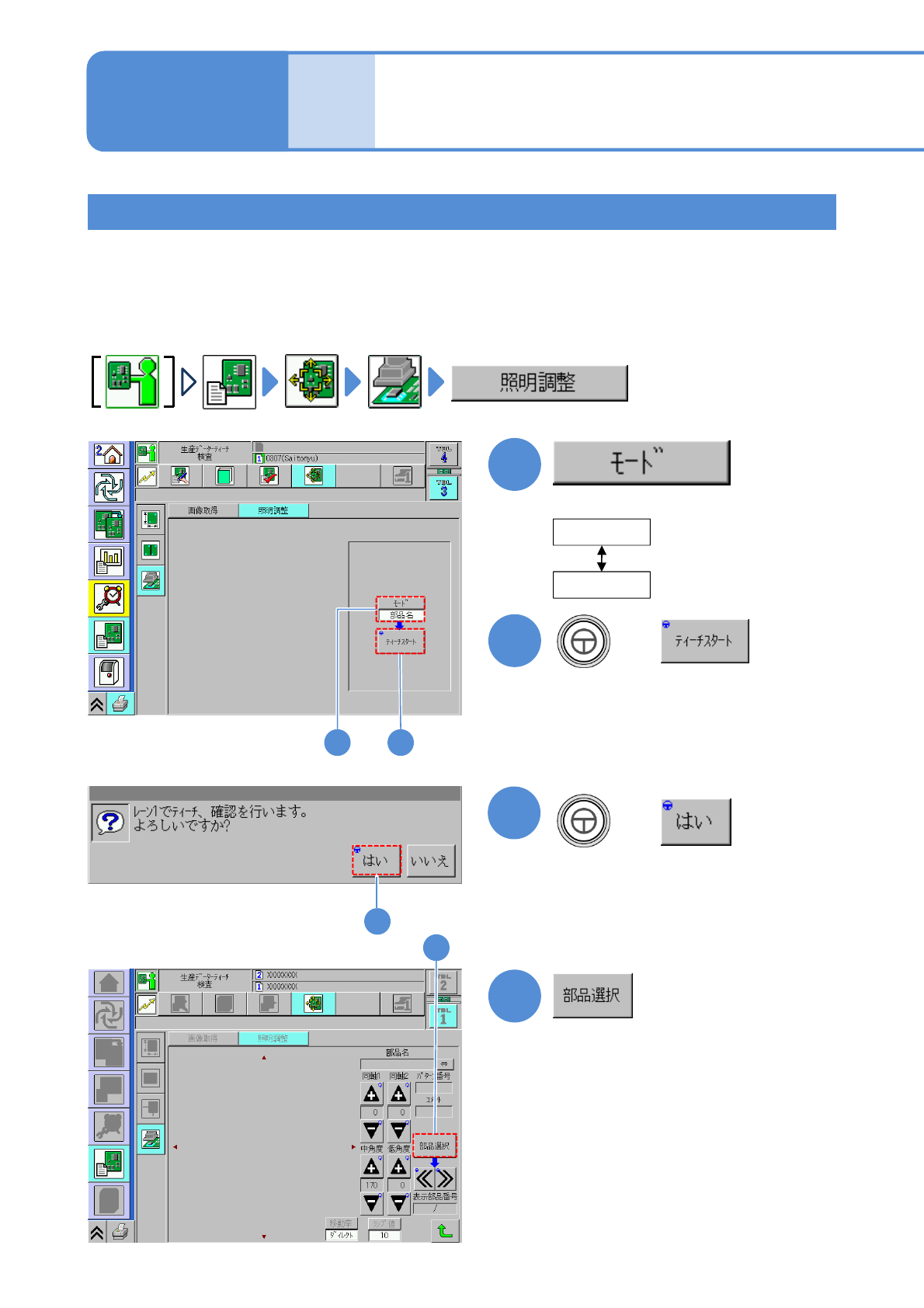

■モードが部品名のとき
1
1 2
1
2
部品名
コメント
●部品検索モードを選ぶ。
+
（基板が搬入され、部品検索／画像確認
画面が表示される）
●上流側の設備に基板がないときは、
メッセージが表示される。
メッセージを確認して
3
3
+
NPM-W2 EJM7DJ-MB-04O-00
4-3-2-6
2
部品名を選ぶ
2
3
+
（選んだ部品位置に、検査ヘッドが移動
する）
4
●同軸1／同軸2／中角度／低角度の各
照明値を変更し、検査に適した画像の
状態にする。
5
+
（同じ部品名の他の部品に検査ヘッドが
移動する）
●他の部品でも画像を確認したいときに
使用する。
●各照明値を変更し、検査に適した状態
を画面を見ながら確認する。
●調整した照明条件を検査条件に適用す
るときは、調整値を記録する。
3
4
5
6
6
（はじめの画面に戻る）
A
A
（はじめの画面に戻る）
