NPM-W 2 EJM7DJ-MB-07O-00 マシン パラメー ター 7-3-10 カメラオフセットの確認 (検査ヘッド) 操作編 7-3-10 検査ヘッドによるX軸/Y軸のカメラオフセット値（キャ リブレーションの結果）を確認し ます。 A A オフセット X ・ Y ・ θ 方向のカメラオフセット値 。
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
荷重ティーチング(→『メンテナンス編』P.13-8-1)で設定したヘッドの装着荷重を発生させるための係数を
確認します。
●3ノズルヘッドだけ確認できます。
7-3-9
ヘッド装着荷重係数
の確認
A
AB
B
操作編
7-3-9
荷重係数
ノズル位置ごとの荷重係数A、B。
ストロークエンド
ノズル位置ごとのストロークエンド。
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-10
カメラオフセットの確認
(検査ヘッド)
操作編
7-3-10
検査ヘッドによるX軸/Y軸のカメラオフセット値（キャリブレーションの結果）を確認します。
A
A
オフセット
X・Y・θ方向のカメラオフセット値。
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-11

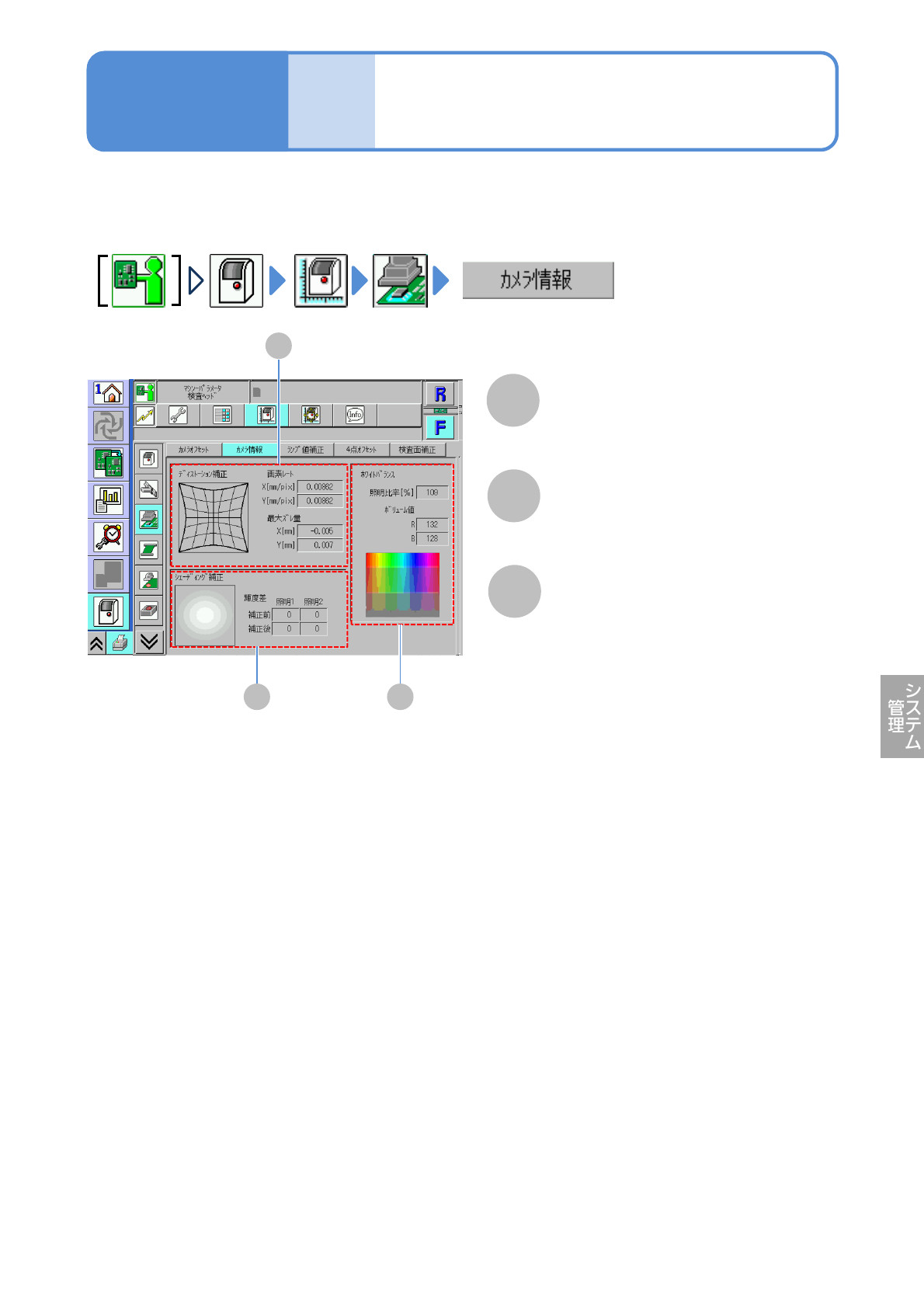

ヘッドカメラ情報の確認
(検査ヘッド)
操作編
7-3-11
検査ヘッドカメラ部の補正値（キャリブレーションの結果）を確認します。
A
ディストーション補正
レンズを通過して外側または内側に歪曲
する光を補正する。
A
B C
B
シェーディング補正
検査エリアを平均的に一様な明るさに補正
する。
C
ホワイトバランス
検査エリアの色調を調整した結果を登録
する。
