NPM-W 2 EJM7DJ-MB-02O-00 画面の見方 2-6 -1 F H l A E B C D 作業名 内容 参照ページ ファイル操作 機種切り替えのとき、生産データの読み込みや保存を行う。 ( → P.2-3-2 ～ 2-3-6) ノズル交換 ノズルの交換を行う。 ( → P.2-5-2) 部品供給 フィーダーを取付ける。 ( → P.2-4-1 ～ 2-4-5) 下受け交換 基板下受けを交換する。 ( → P.2-5-3…
NPM-W2 EJM7DJ-MB-02O-00
2-5-8-12

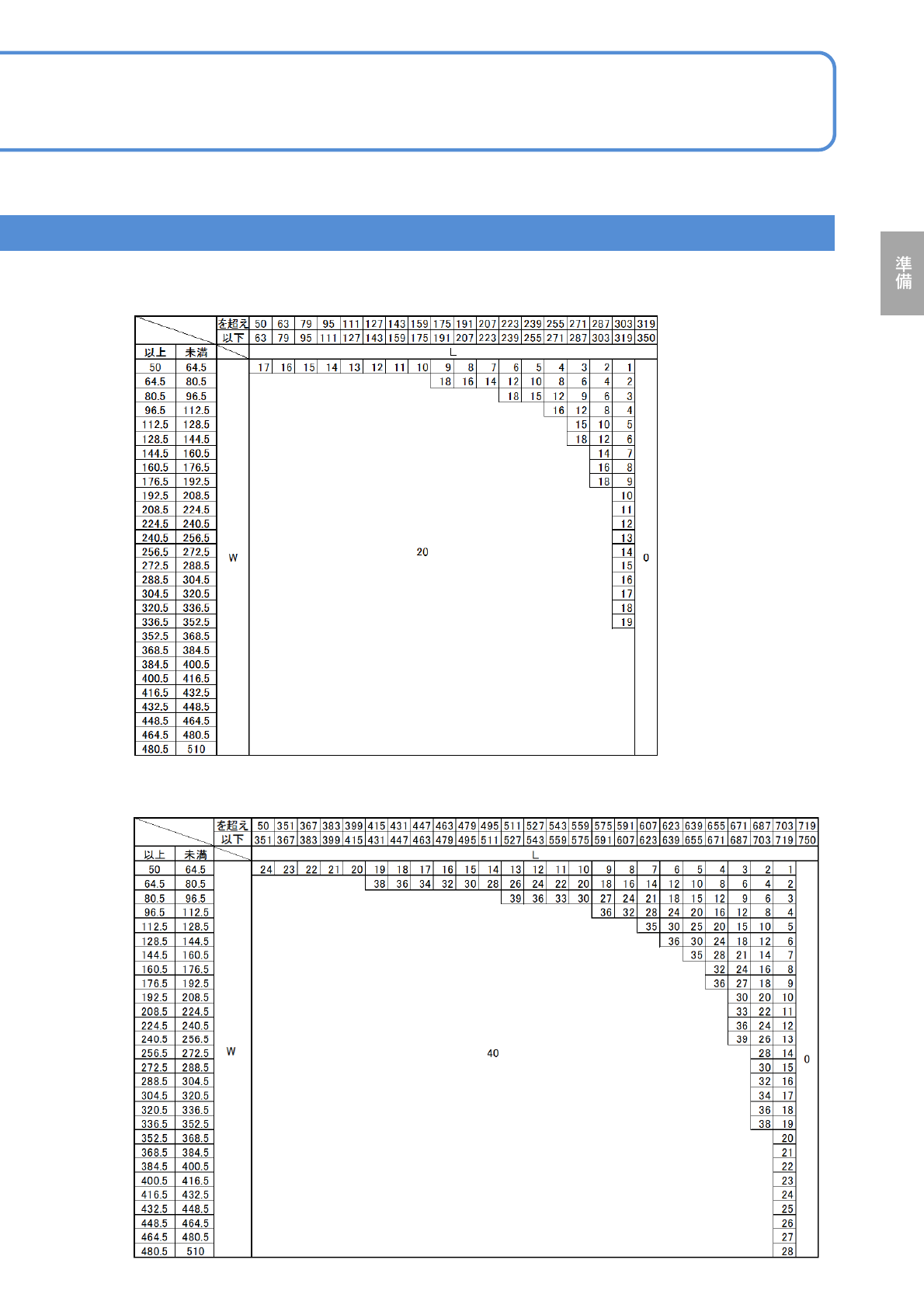

■デュアルコンベヤー
●小基板第2位置装着：ONのとき
●小基板第2位置装着：OFFのとき
NPM-W2 EJM7DJ-MB-02O-00

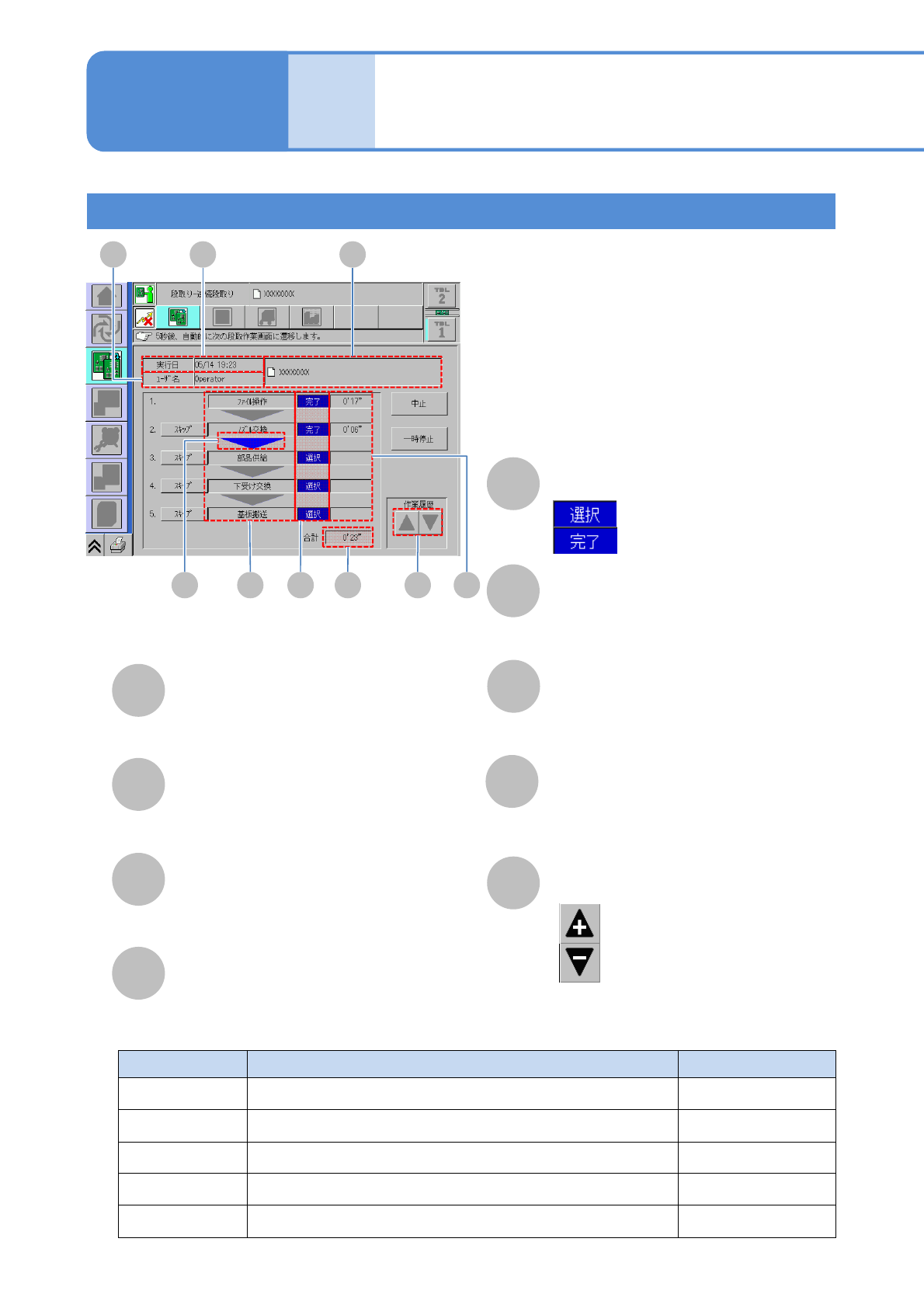

画面の見方
2-6-1
F
H
l
A
E
B
C
D
作業名 内容 参照ページ
ファイル操作 機種切り替えのとき、生産データの読み込みや保存を行う。
(→P.2-3-2～2-3-6)
ノズル交換 ノズルの交換を行う。
(→P.2-5-2)
部品供給 フィーダーを取付ける。
(→P.2-4-1～2-4-5)
下受け交換 基板下受けを交換する。
(→P.2-5-3)
基板搬送 基板の搬送をテストする。
(→P.2-5-5)
■それぞれの作業内容
連続段取り
操作編
2-6
実行日
作業開始日
ユーザー名
作業者名
ロット名
読み込んだ生産データや履歴データの
ロット名
作業内容
実施する作業内容
作業状態
：作業予定
：作業完了
作業時間
それぞれの段取り作業に要した時間
G
合計
段取り作業に要した時間の合計
次作業矢印
次に行う作業内容
作業履歴：連続段取りの履歴
：直近の履歴
：過去の履歴
AB C
D GE I FH
NPM-W2 EJM7DJ-MB-02O-00

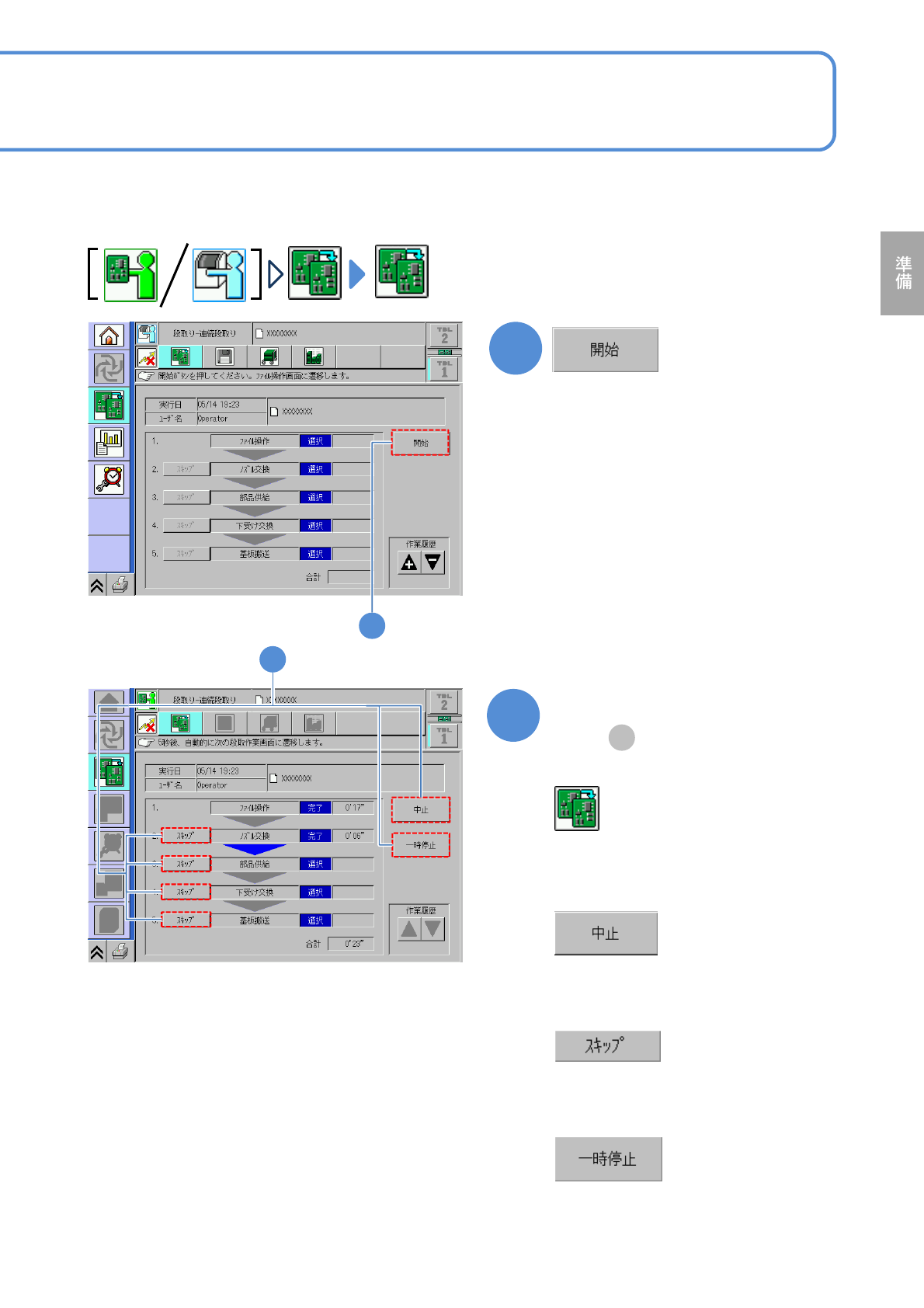

生産実績のあるデータを使用するとき、一連の段取り替え作業を連続して行います。
●個別段取りをするとき(→P.2-3-2 ～ P.2-5-5)
1
それぞれの作業を順に行う
1
■段取り替えを中断するとき
■次の作業に進むとき
(「はい」で連続段取り画面に戻る。)
(5秒後、次の段取り画面が表示される。)
■作業をとばすとき
●再度押すと解除される。
■段取り替えを一時中断するとき
●[再開]を押すと解除される。
●一時停止中もスキップ設定は変更できる。
2-6-2
2
2
(詳細は 参照)
D
●段取り作業の画面に遷移する。
