NPM-W 2 EJM7DJ-MB-06O-00 A 6-1-18 -3 A データ 修正 捨て打ちデータの修正 2 (塗布ヘッド) 捨て打ちタイミング 1 操作編 6-1-18 1 回目のノズル選択時の捨て打ちタイミ ングを表示。 未実行： 捨て打ちを実施しません。 実行 1 ： 捨て打ちを実施します。 実行 2 ： 捨て打ちおよび捨て打ち認識を実施 します。 実行条件設定 1 1 B C B 捨て打ちタイミング 2 2 回目以降のノ…

100%1 / 714
NPM-W2 EJM7DJ-MB-06O-00
6-1-18-2
K
一覧を上下にスクロール。
L
HIJK
M N O Q
L
吐出タイミング制御
吐出タイミング制御の有無を表示。
J
塗布時間(s)
K
ヘッド上昇位置(mm)
M
捨て打ちパターン
N
塗布回数
O
認識有無
P
認識リトライ回数
H
塗布上昇速度
I
塗布下降速度
シリンジの上昇速度を選ぶ。
100%
80%
60%
40%
20%
シリンジの下降速度を選ぶ。選ぶ順番は、
「塗布上昇速度」と同じ。
捨て打ちする場所を選ぶ。
ユニット
基板

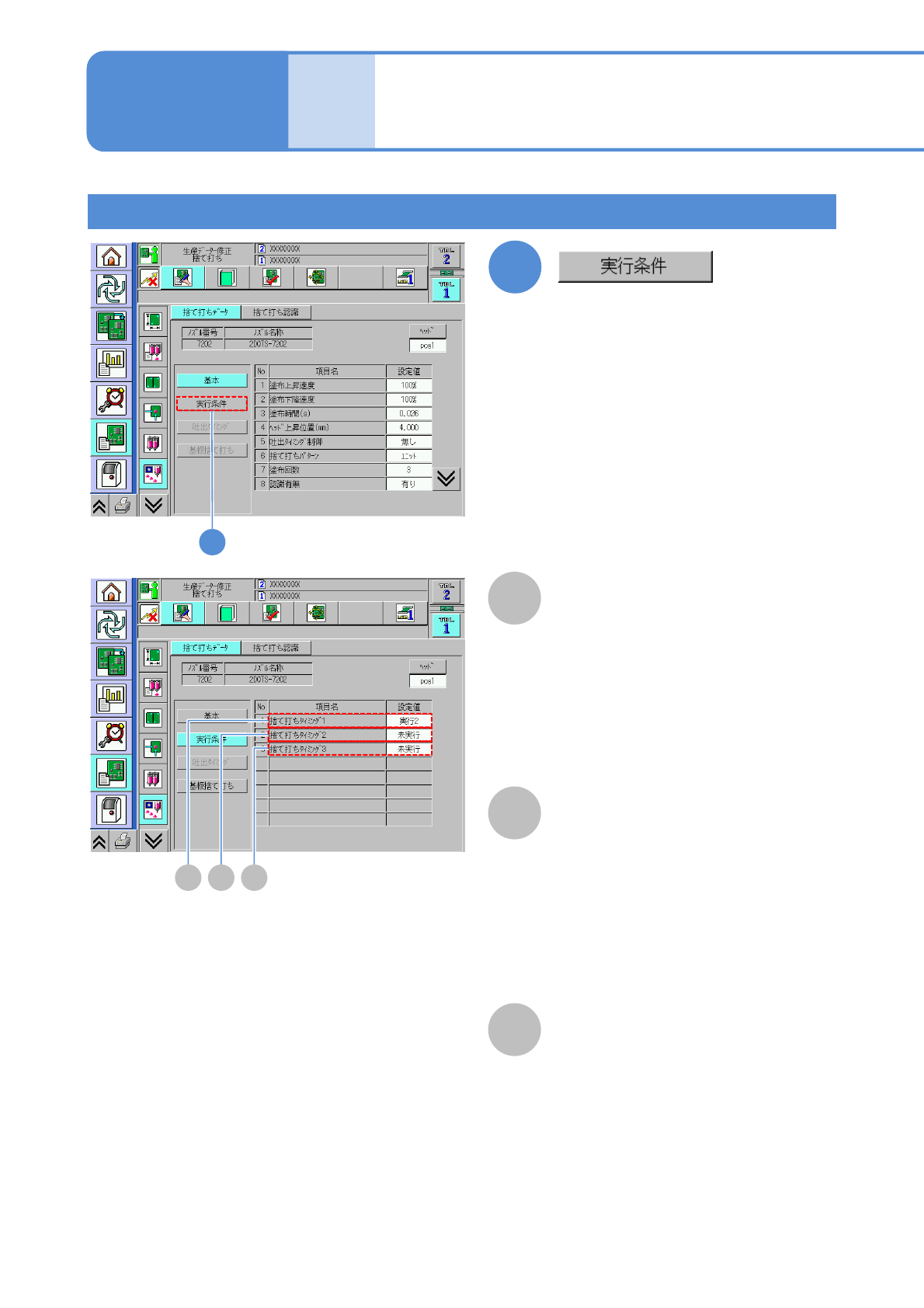

NPM-W2 EJM7DJ-MB-06O-00
A
6-1-18-3
A
データ
修正
捨て打ちデータの修正 2
(塗布ヘッド)
捨て打ちタイミング1
操作編
6-1-18
1回目のノズル選択時の捨て打ちタイミ
ングを表示。
未実行：
捨て打ちを実施しません。
実行1：
捨て打ちを実施します。
実行2：
捨て打ちおよび捨て打ち認識を実施
します。
実行条件設定
1
1
B C
B
捨て打ちタイミング2
2回目以降のノズル選択時の捨て打ち
タイミングを表示。
未実行：
捨て打ちを実施しません。
実行1：
捨て打ちを実施します。
実行2：
捨て打ちおよび捨て打ち認識を実施
します。
C
捨て打ちタイミング3
θ軸回転時の捨て打ちタイミングを表示。
未実行：
捨て打ちを実施しません。
実行1：
捨て打ちを実施します。
実行2：
捨て打ちおよび捨て打ち認識を実施し
ます。

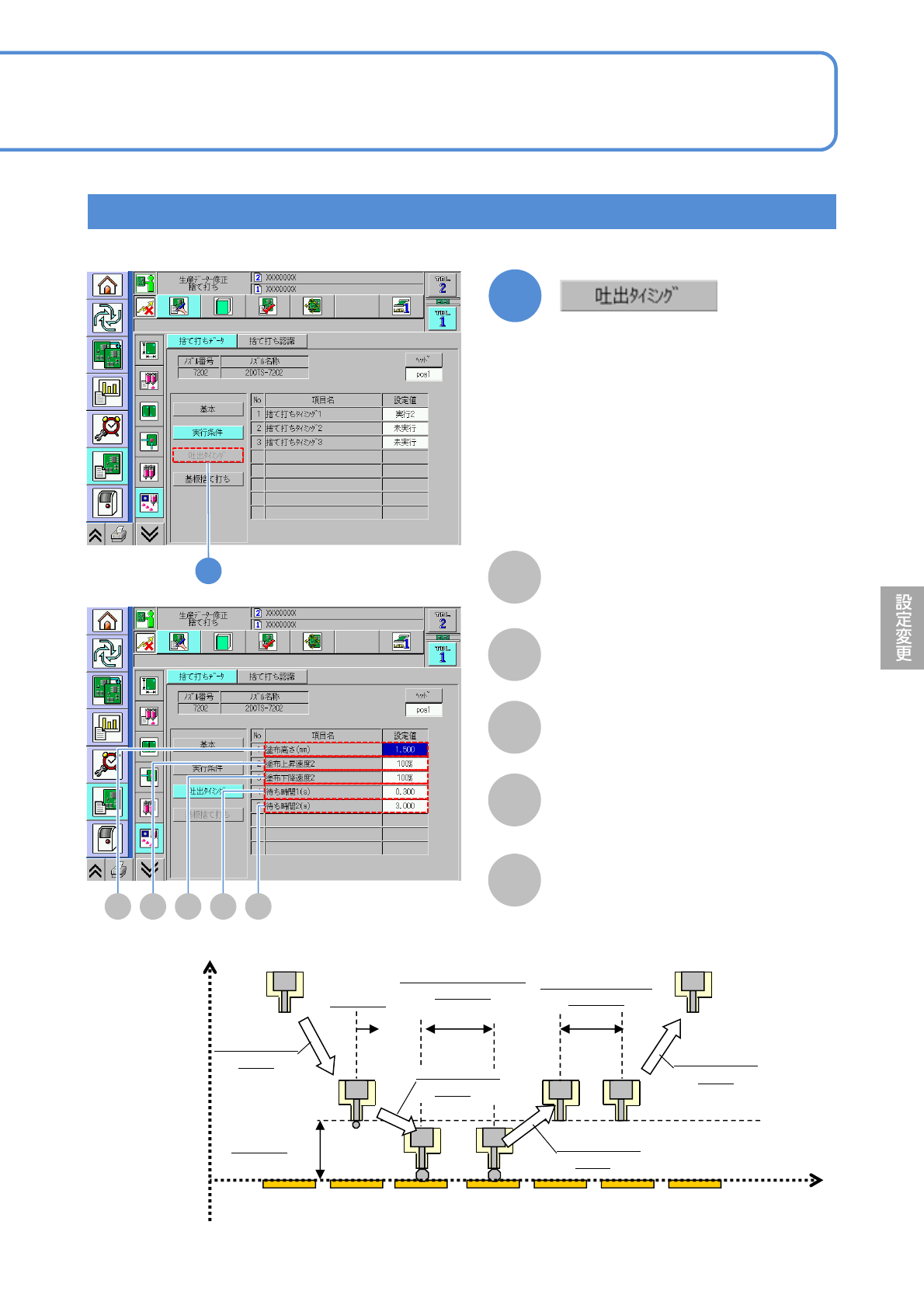

NPM-W2 EJM7DJ-MB-06O-00
6-1-18-4
吐出タイミング設定
吐出タイミング制御が「有り」の場合のみ。
A
A
塗布高さ(mm)
吐出を開始する時の捨て打ちユニット
上面からノズル先端までの高さを表示。
1
1
B C D E
B
塗布上昇速度2
塗布上昇速度2を表示。
C
塗布下降速度2
塗布下降速度2を表示。
D
待ち時間1(s)
捨て打ち時の下死点での待ち時間を表示。
E
待ち時間2(s)
捨て打ち時の上昇後の待ち時間を表示。
Z
塗布高さ
塗布下降速度
1段目
吐出開始
塗布時の下死点での
待ち時間
塗布上昇速度
2段目 b
塗布時の上昇後の
待ち時間
塗布上昇速度
1段目
時間
捨て打ちユニット
上面
a
d
e
塗布下降速度
2段目 c
