NPM-W2 EJM7DJ-MB-06O-00
ティーチングの流れ
基板反り計測点データの入力
ティーチングの開始
計測点データの選択
位置の調整
計測テスト
データセーブ
ティーチングの完了
NPM-DGSで作成
6-2-3-2
NPM-W2 EJM7DJ-MB-06O-00
2
+
メッセージを確認して
3
1
2
(反りモードがパターンのときのみ
選択可能。)
●パターン番号を設定
4
3
(基板搬入のメッセージを確認し基板を
セット。)
5
5
(基板反り測定点データが表示。)
+
■操作しないとき
1
レーンの選択
( の画面のまま)
1
■1点毎に計測し計測点を変更したいとき
へ
3
■全点の計測を行い結果をみたいとき
へ
11
(基板が搬入され、認識マークの認識を実
施。)
(デュアルレーンのとき。)

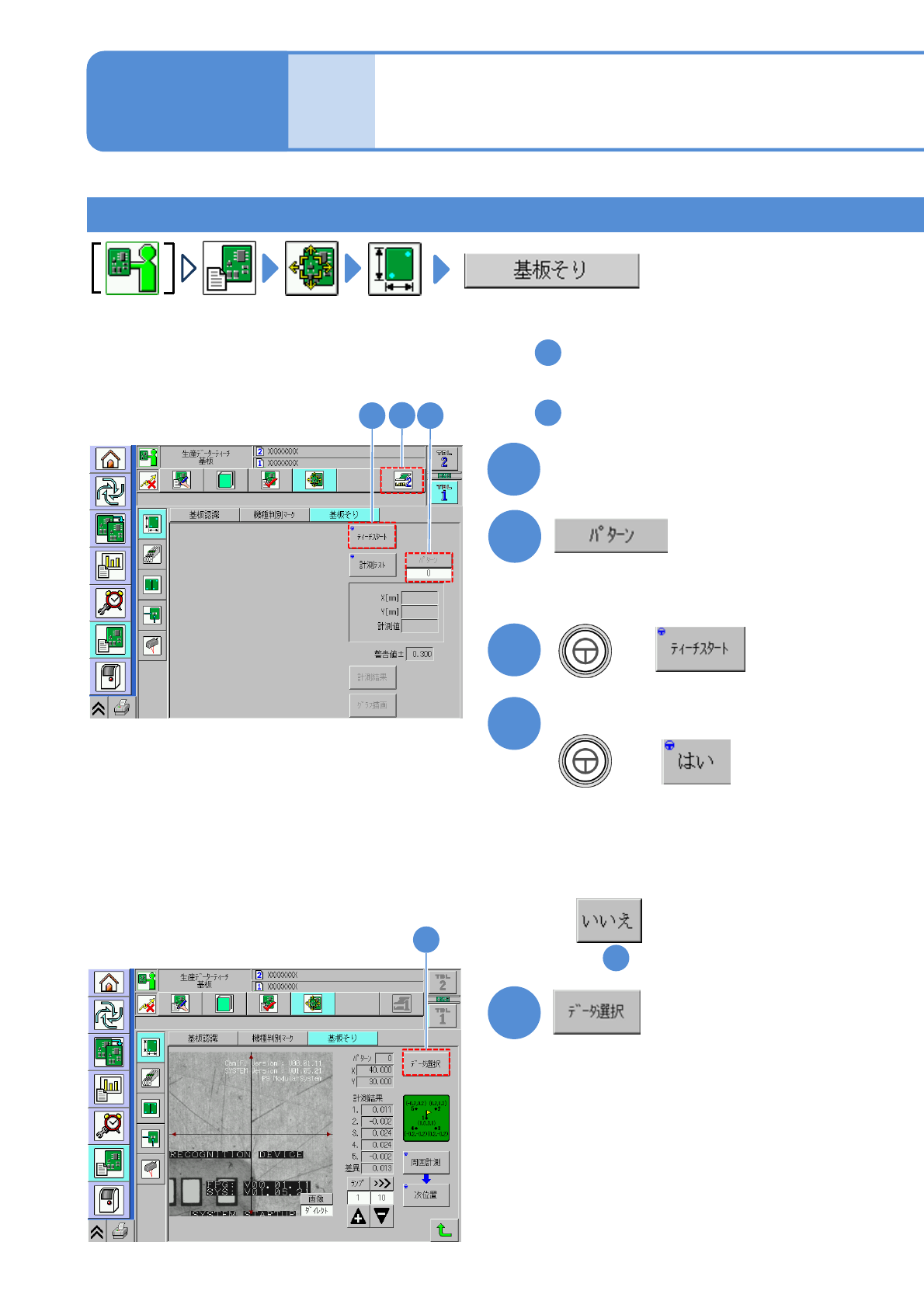

ティーチング手順 1
6-2-3-3
生産
データ
ティーチ
ング
基板反り計測点ティーチング
2(オプション)
操作編
6-2-3
NPM-W2 EJM7DJ-MB-06O-00
6-2-3-4
+
6
6

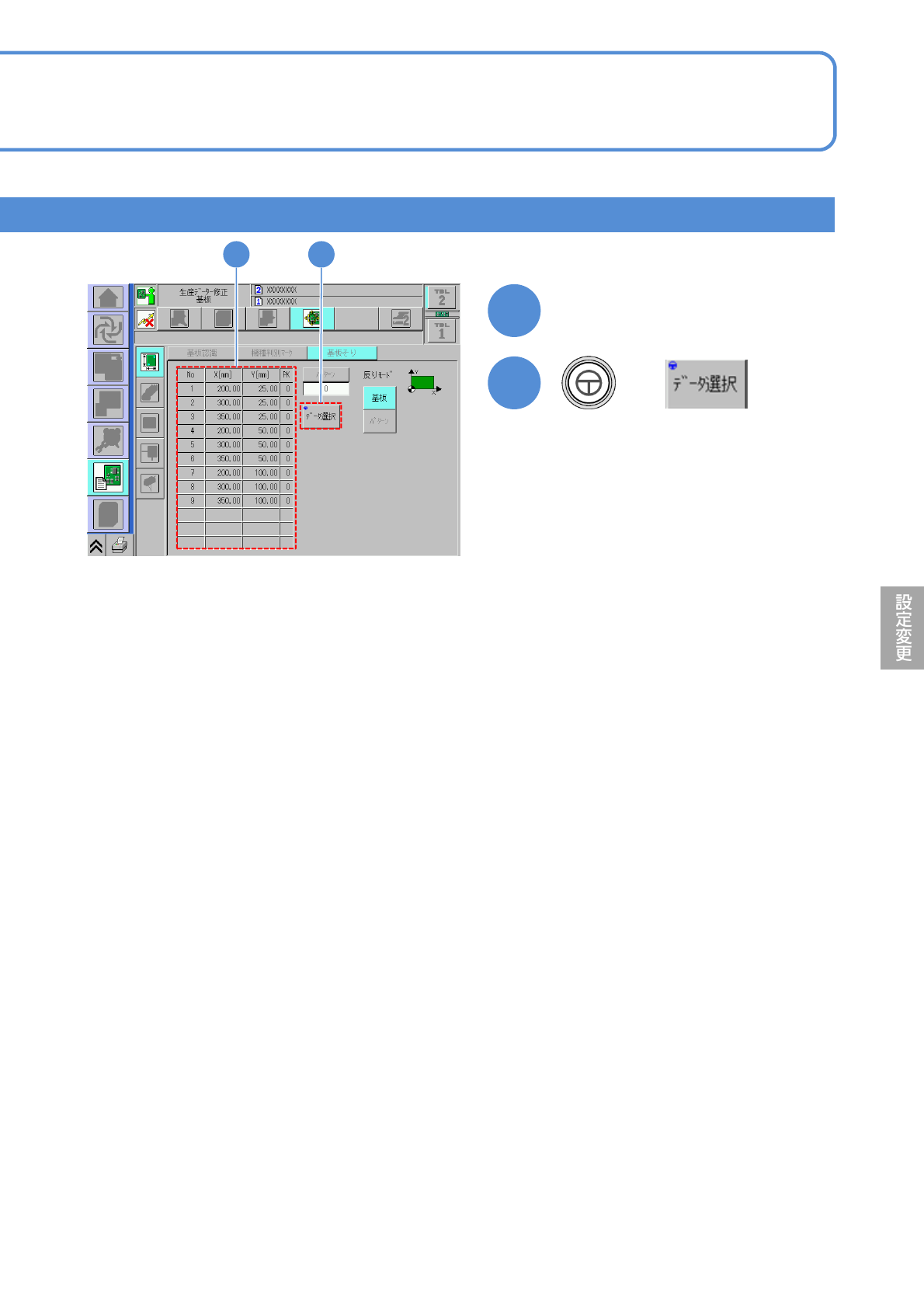

計測したい座標Noを選択
7
(計測する座標にヘッドカメラが移動
し、計測点の状態を視覚的に確認す
ることができる。)
7
●画面に表示される画像の中心が計測
位置
●目視確認にて、計測点が基板表面の
条件に適合した面であることを確認
