塗布条件データの修正 1
(塗布ヘッド)
操作編
6-1-15
接着剤を基板上へ塗布するための動作条件を表示、設定します。
D
H
B
C
吐出タイミング条件の設定項目を表示。
(吐出タイミング制御が「有り」の場合
有効)
E F
BC G I J
M L K
基本条件の設定項目を表示。
D
多点座標データの設定項目を表示。
(多点打ちデータがある場合のみ有効)
E
描画データの設定項目を表示。
(描画データがある場合のみ有効)
F
描画データの座標を表示。
(描画データがある場合のみ有効)
条件1／条件2の設定項目を切り替える
条件1と条件2は部品の装着と塗布の順
番によって切り替わります。
データが設定されていない場合には、
条件の切り替えは行えません。
条件1
条件2
部品より先に塗布する
場合(標準)
部品より後に塗布する
場合

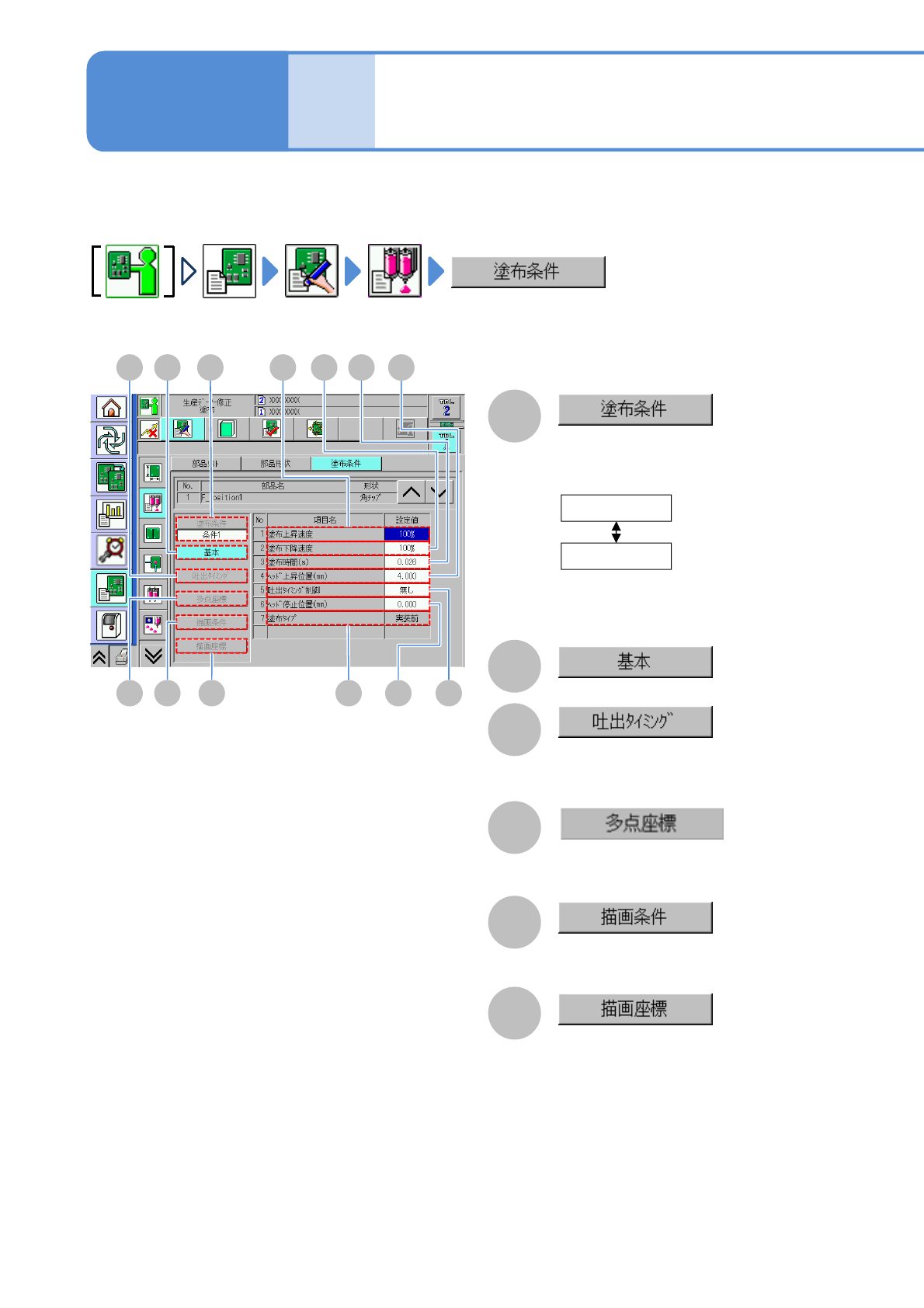

■「塗布条件」画面
NPM-W2 EJM7DJ-MB-06O-00
6-1-15-2
I
塗布時間(s)
J
ヘッド上昇位置(mm)
K
吐出タイミング制御
吐出タイミング制御の有無を表示。
L
塗布ヘッド停止位置(mm)
M
塗布タイプ
塗布タイプを表示。
設備ではデータを修正できない。
G
塗布上昇速度
H
塗布下降速度
シリンジの上昇速度を選ぶ。
100%
80%
60%
40%
20%
シリンジの下降速度を選ぶ。選ぶ順番は、
「塗布上昇速度」と同じ。
基板上面からノズル下端までの距離。
●設定値：0.001 mm ～ 30.0 mm
NPM-W2 EJM7DJ-MB-06O-00
6-1-15-3
データ
修正
塗布条件データの修正 2
(塗布ヘッド)
操作編
6-1-15

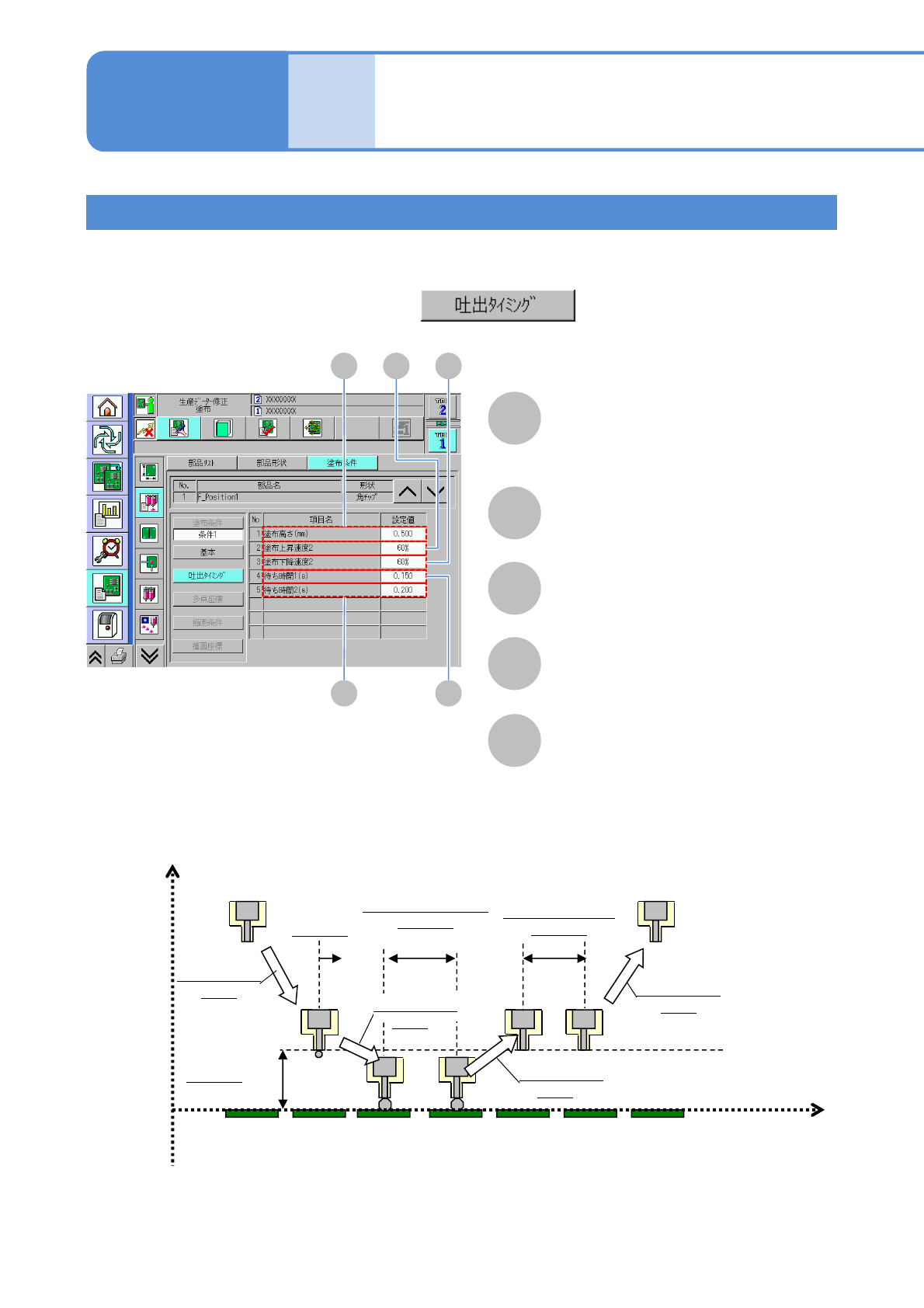

吐出タイミング条件の設定
「塗布条件」画面(→P.6-1-15-1)から
吐出タイミング制御が「有り」の場合のみ
A B C
E D
A
塗布高さ(mm)
吐出を開始する時の基板上面からノズ
ル先端までの高さを表示。
B
塗布上昇速度2
塗布上昇速度(2段目)を表示。
C
塗布下降速度2
塗布下降速度(2段目)を表示。
D
待ち時間1(s)
塗布時の下死点での待ち時間を表示。
E
待ち時間2(s)
塗布時の上昇後の待ち時間を表示。
Z
塗布高さ
塗布下降速度
1段目
吐出開始
塗布時の下死点での
待ち時間
塗布上昇速度
2段目 b
塗布時の上昇後の
待ち時間
塗布上昇速度
1段目
時間
基板上面
a
d
e
塗布下降速度
2段目 c
