NPM-W 2 EJM7DJ-MB-02O-0 0 2-5-2 -5 個別 段取り ノズルの交換 3 ノズル取り付け ( 計測画像 ) 画面 操作編 2-5-2 1 B A ヘッド全体の画像を表示します。 各ノズル位置の拡大画像を表示します。 1 B A ノズル確認を行った際の認識画像を表示します。 [ ノズル確認 ] を行わないと計測画面に入れません。 画面は 12 ノズルヘッドを例に説明し ていますが、軽量 16 ノズルヘッ ド、 …

100%1 / 714
NPM-W2 EJM7DJ-MB-02O-00
2-5-2-4
2
●3ノズルヘッド用ノズルは、左右
の溝に注意する。
溝狭い 溝広い
フィーダーテーブル側
●2Dバーコードが刻印されている8/12/軽量16ノズルヘッド用ノ
ズルは、下図の向きにセットする。
●オプション設定により、2Dバーコードでノズル種類を検出し
て、ノズルの誤セットを防止することができる。
設定方法(→P.7-1-1参照)
●AM100用ノズルは使用できません。
フィーダーテーブル側
フィーダーテーブル側
<8ノズルヘッド用ノズル>
<12/軽量16ノズルヘッド用ノズル><3ノズルヘッド用ノズル>
2Dバーコード
ノズルを交換する
NPM-W2 EJM7DJ-MB-02O-00
2-5-2-5
個別
段取り
ノズルの交換 3

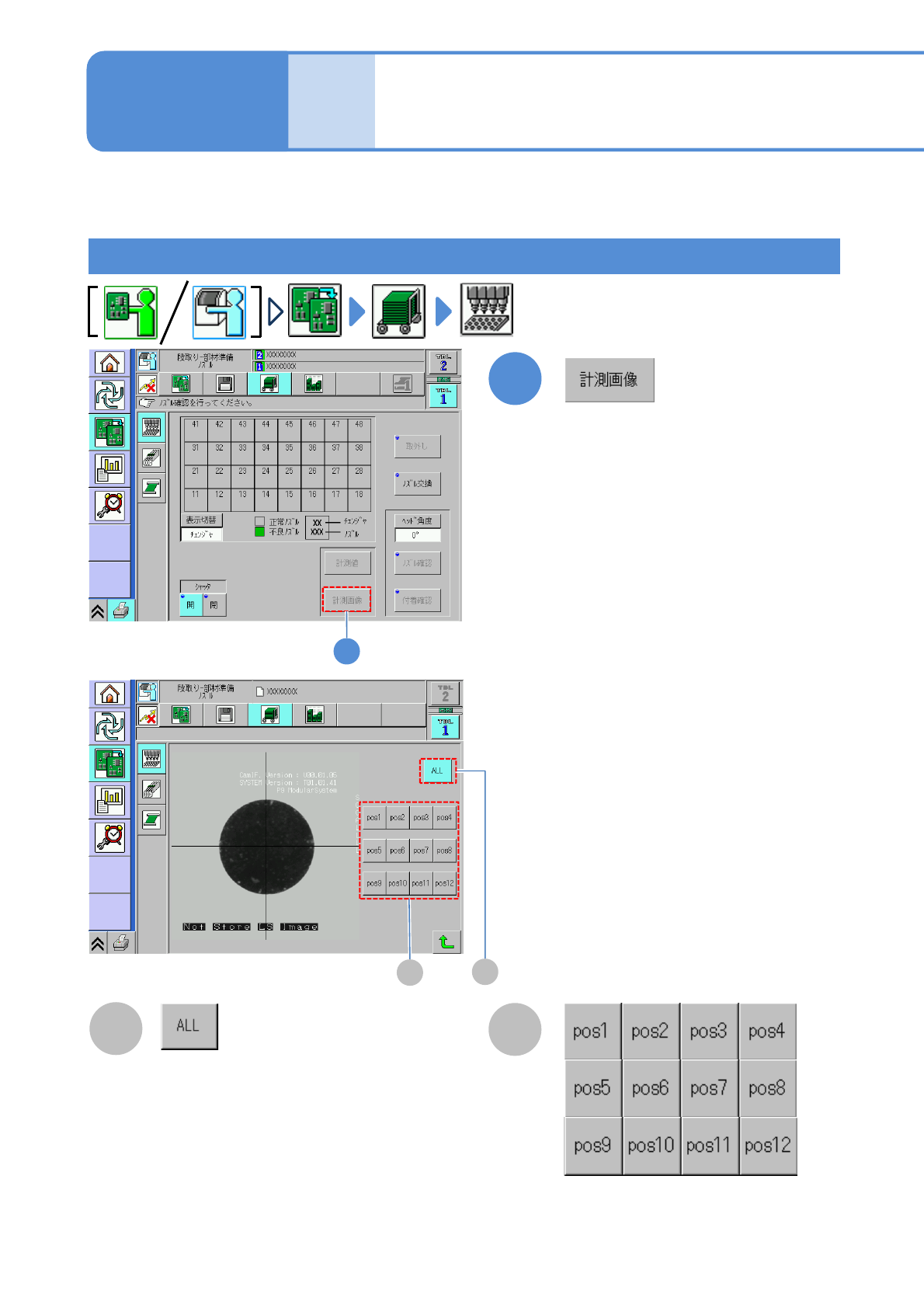

ノズル取り付け (計測画像) 画面
操作編
2-5-2
1
B
A
ヘッド全体の画像を表示します。
各ノズル位置の拡大画像を表示します。
1
B
A
ノズル確認を行った際の認識画像を表示します。
[ノズル確認] を行わないと計測画面に入れません。
画面は12ノズルヘッドを例に説明していますが、軽量16ノズルヘッド、8ノズルヘッド、3ノズルヘッドも
同様の手順です。
<計測画像> 画面:
<取り付け> 画面でノズル確認を行った際
の認識画像を表示します。
NPM-W2 EJM7DJ-MB-02O-00
2-5-2-6
ノズル取り付け (計測値) 画面
1
A
ノズルの位置
1
A
ノズル確認、付着確認を行った際の計測値を表示します。
画面は12ノズルヘッドを例に説明していますが、軽量16ノズルヘッド、8ノズルヘッド、3ノズルヘッドも
同様の手順です。
<計測値> 画面
B C D E F
位置
B
ノズルの番号
ノズルNo
C
ノズルのサイズ 単位 mm
サイズX, サイズY
D
E
ノズル確認動作で計測されたノズルサイズ
単位 mm
結果確認 サイズX, サイズY
F
ノズル確認動作で計測されたノズル位置オフセット
単位 mm
結果確認 ノズル位置X, ノズル位置Y
OK:付着物なし
NG:付着物あり
―:未計測
付着確認
