NPM-W2 EJM7DJ-MB-03O-00
3-2-12-1

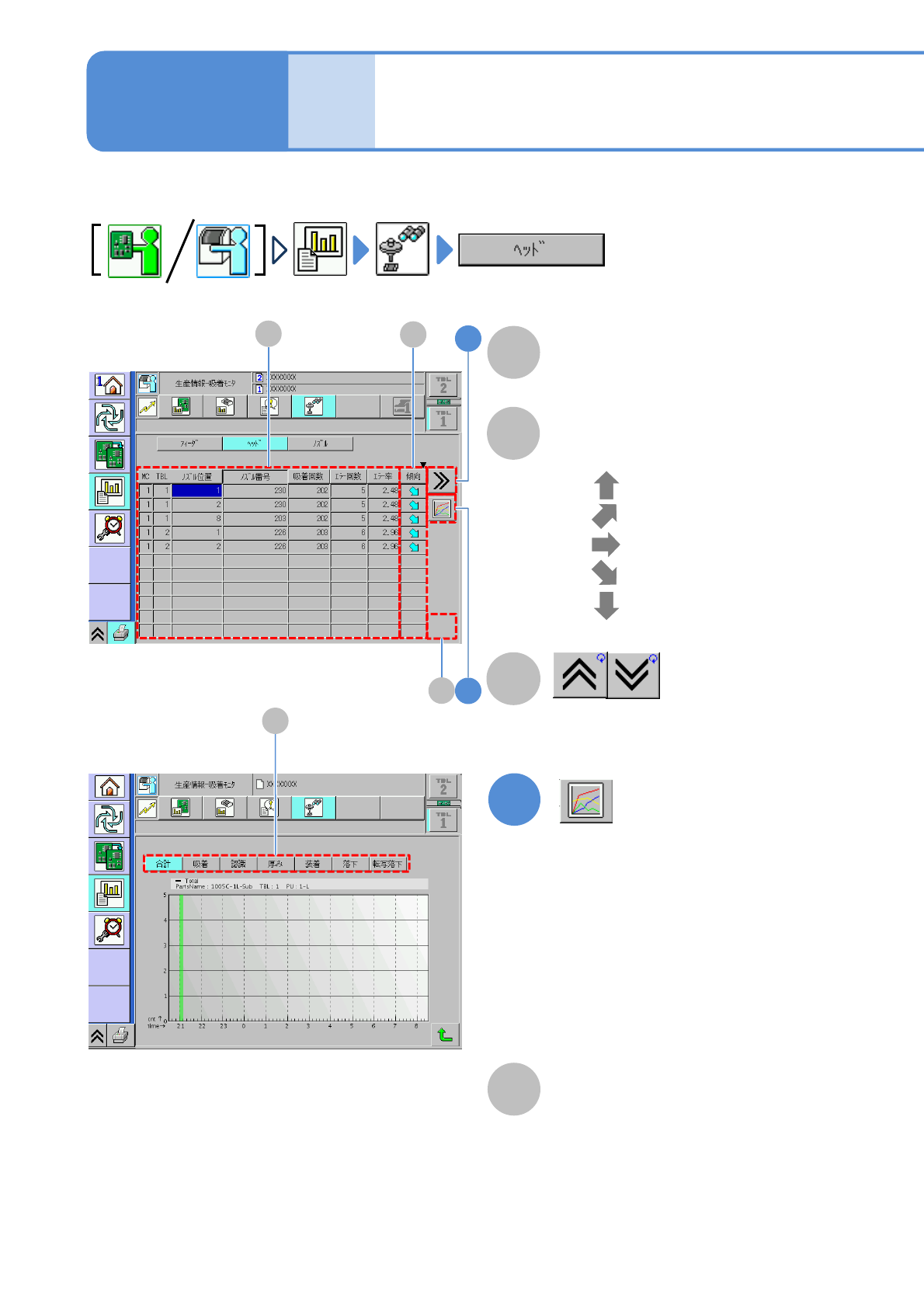

ノズルの部品吸着情報をノズルごとに確認できます。
ヘッドの吸着モニター
1
B
傾向
エラー率の増減傾向が表示される。
●
●
●
●
●
：超上昇傾向
：上昇傾向
：変わらない傾向
：超下降傾向
：下降傾向
（部品のエラー回数のグラフが表示
される）
A
ヘッドごとの吸着情報
(→P.3-2-1-10)
1
2
B
C
前後の表が表示される。
C
A
●選択中のヘッドの1時間当たりのエ
ラー回数がグラフに表示される。
縦軸:エラー回数
横軸:時間
●エラーの合計、またはエラーの項
目を選択することで、グラフの表
示を切り替えることができる。
D
エラーの合計、およびエラーの
項目
(→ P.3-2-4-2)
D
生産
情報
操作編
3-2-12
NPM-W2 EJM7DJ-MB-03O-00

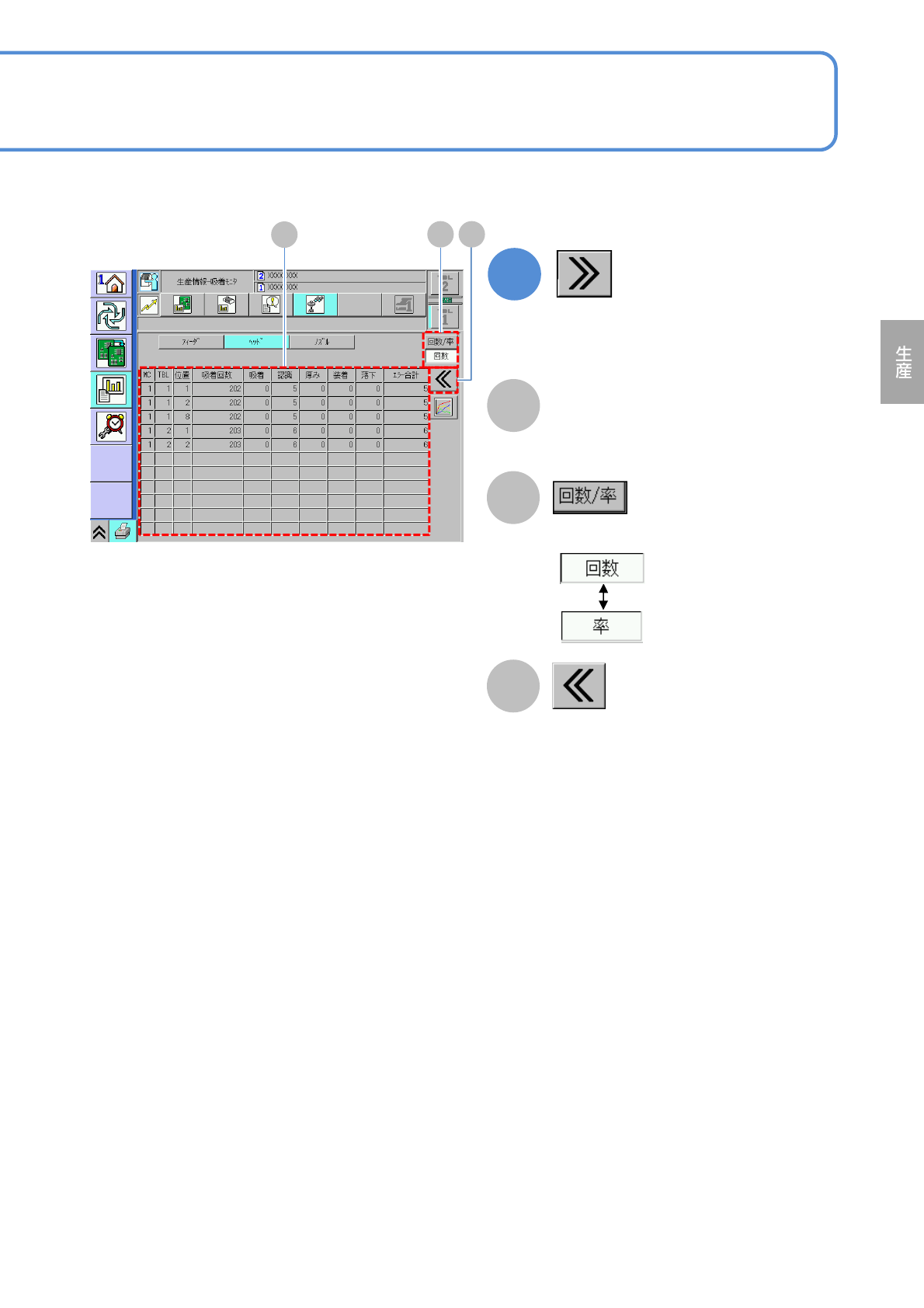

3-2-12-2
A
B
元の画面に戻る。
C
表示の種類を選ぶ。
2
(エラーの詳細情報が表示される)
A
B C
ヘッドごとの吸着情報
(→P.3-2-1-10)
