NPM-W2 EJM7DJ-MB-02O-00
2-4-1-4
●生産中にテープフィーダーを取り外すときは、先端のテープを押し下げるようにして抜
き取ってください。
●取り外しの途中でテープフィーダーを戻さないでください。先端のテープがフィーダー
開口部センサーを遮光し、設備停止の原因になります。
お願い
2
ストッパー位置で
持ち上げ、更に引
き出す
1
レバーを引上げ、
アタッチメントを
引き出す
持ち方
部分を両手で持つ

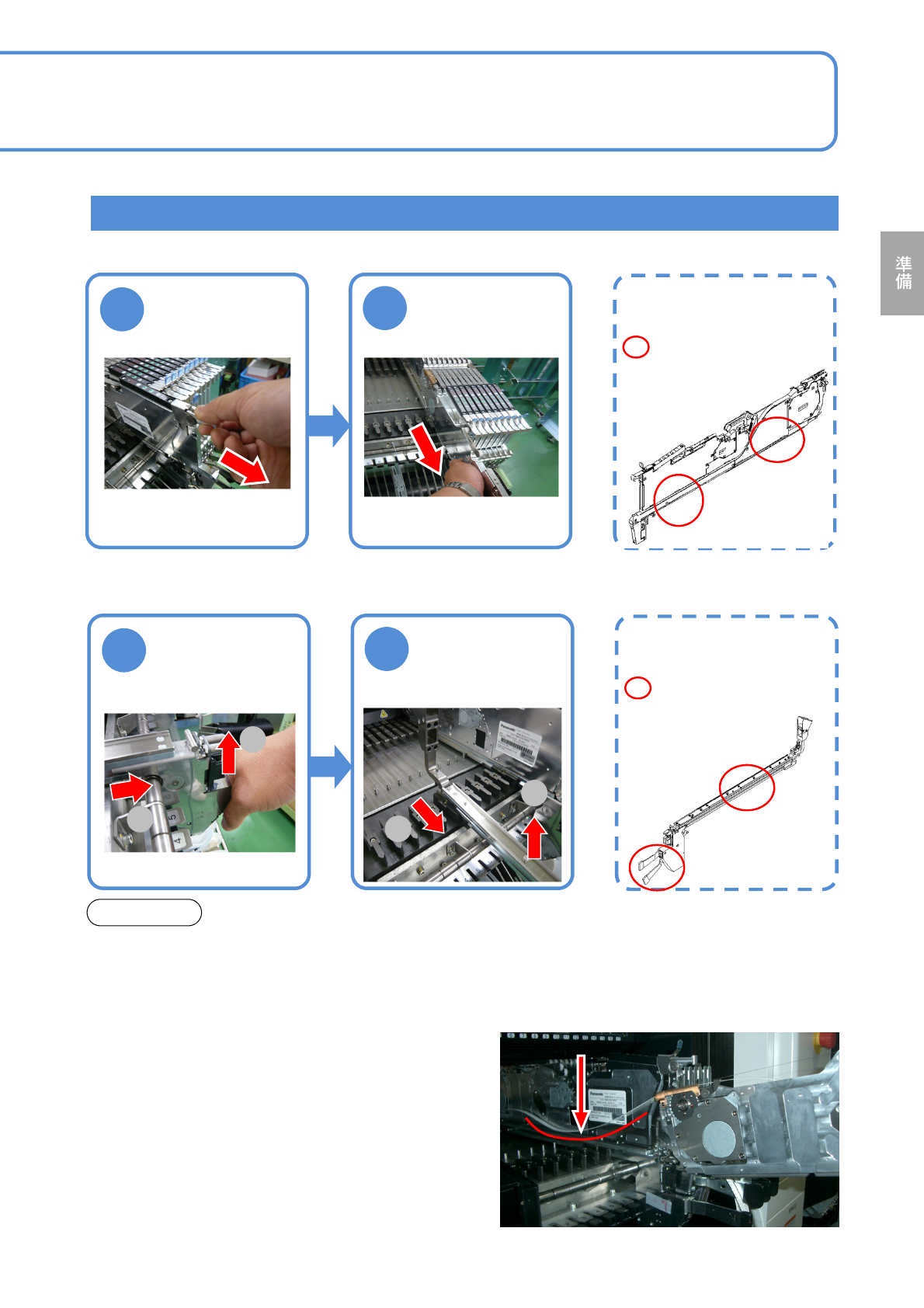

薄型テープフィーダーを取り外す
薄型テープフィーダーを使用するときに行います。
1
2
2
専用アタッチメン
トから抜き取る
1
フィーダーを引き
出す
持ち方
部分を両手で持つ
■専用のアタッチメントの取り外し方
■薄型テープフィーダーの取り外し方
1
2
NPM-W2 EJM7DJ-MB-02O-00
外段取り
インテリジェント
フィーダーの準備 3
2-4-1-5
操作編
2-4-1

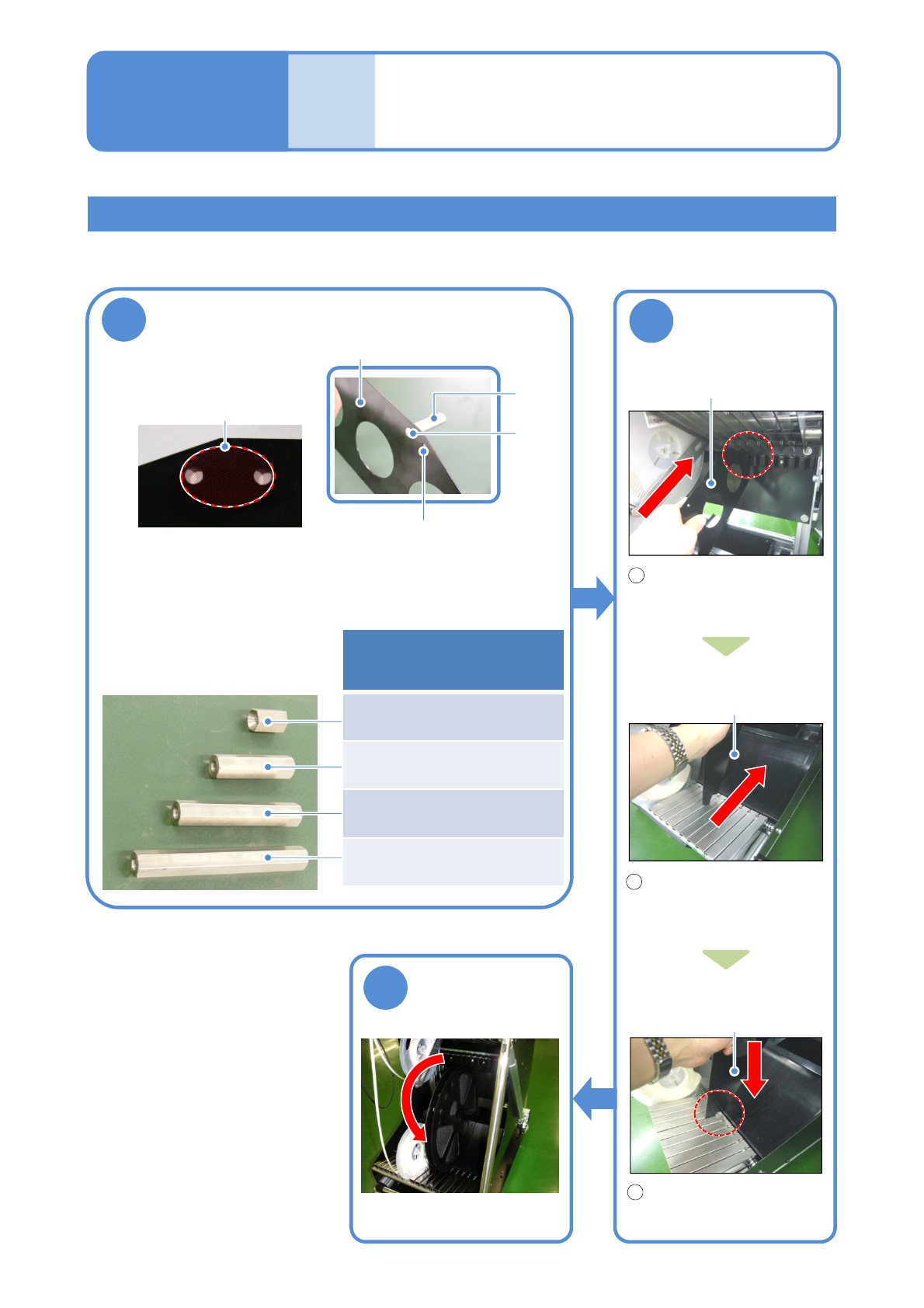

台車にセパレーターを取り付ける(大リールが重いとき)
1
セパレーター心棒を取り付ける
セパレーター
心棒
ねじ
M4x8L
取り付け穴
大リール用
(2か所)
●取り付け穴は、リールの大き
さに合わせて選ぶ。
●心棒(付属品)は、取り付け
ピッチに合わせて選ぶ。
2
セパレーターを
取り付ける
セパレーター
上部頂点をホルダーに差
し込む。
セパレーター
下端をリールガイドのす
き間に通す。
スペーサーに載るように
取り付ける。
3
リールが回転する
ことを確認する
1
2
3
セパレーター
付属品
品番: N610119865AA
21 mm用 (長さ: 19.2 mm)
品番: KXFB058WA00･･･2個
42 mm用 (長さ: 40.2 mm)
品番: KXFB058XA00･･･2個
63 mm用 (長さ: 61.2 mm)
品番: KXFB058YA00･･･2個
84 mm用 (長さ: 82.2 mm)
品番: KXFB058ZA00･･･2個
NPM-W2 EJM7DJ-MB-02O-00
2-4-1-6
