NPM-W2 EJM7DJ-MB-03O-00
3-2-1-4
NPM-W2 EJM7DJ-MB-03O-00
部品の残数
●生産中に設備単位/ライン単位で、部品の残数が表示されます。
1
生産中・停止中の見方 3
3-2-1-5
生産
情報
1
設備単位/ライン単位を選ぶ。
:設備単位
:ライン単位
A
B
TBL(テーブル)
参照しているテーブル。
生産中の基板を生産後、停止する。
(→P.3-1-2)
C

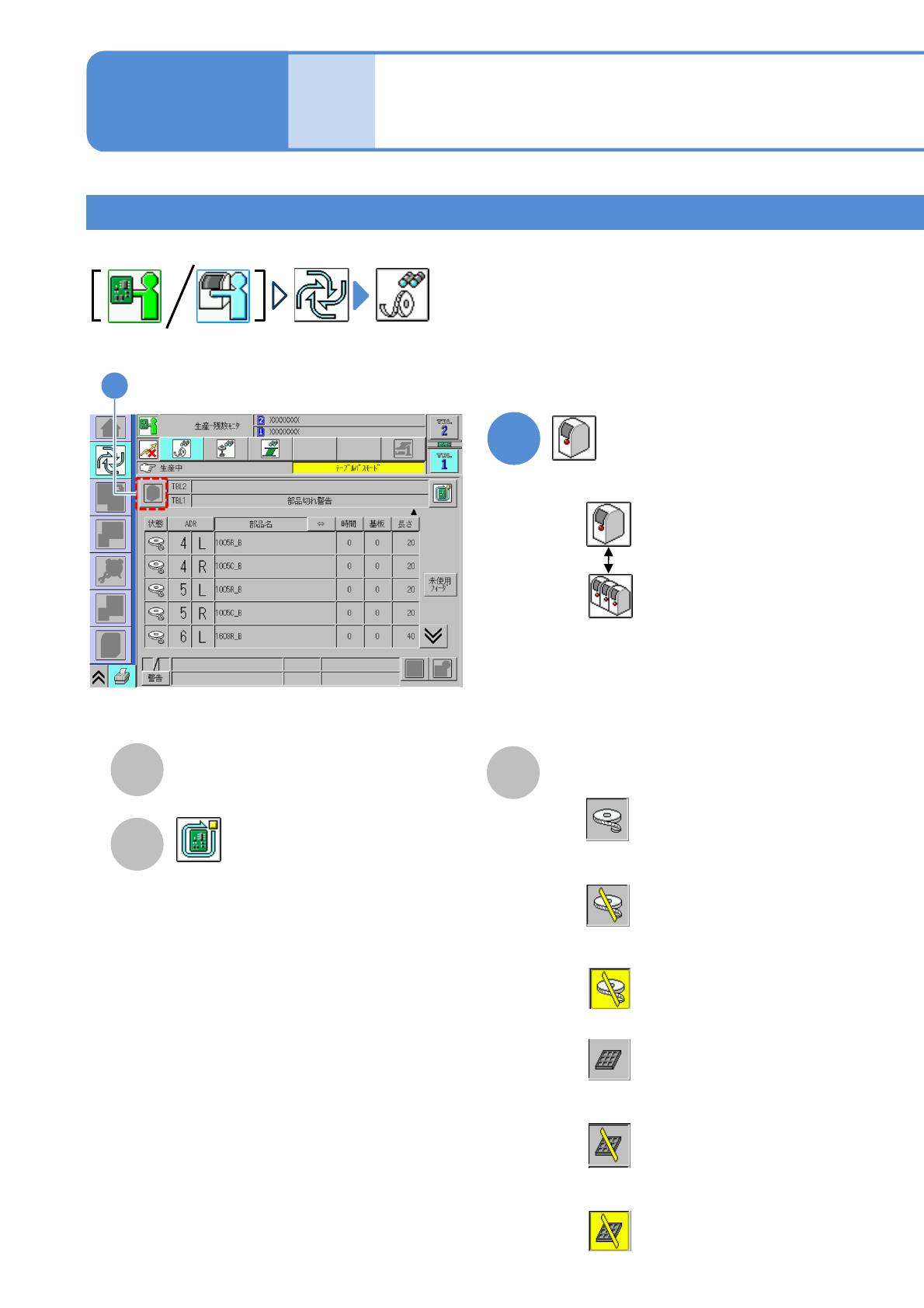

状態
■フィーダーが部品切れのとき
■フィーダーが部品切れしてもス
トックがあるとき
■フィーダーが部品切れし、ストッ
クも無いとき
■トレイが部品切れのとき
■トレイが部品切れしてもストック
があるとき
■トレイが部品切れし、ストックも
無いとき
フィーダー：白色
背景： 灰色
操作編
3-2-1
フィーダー：白色
背景： 灰色、斜線：黄色
フィーダー：白色
背景： 黄色、斜線：黄色
トレイ色：灰色
背景色： 灰色
トレイ色：灰色
背景色： 灰色、斜線：黄色
トレイ色：灰色
背景色：黄色、斜線：黄色

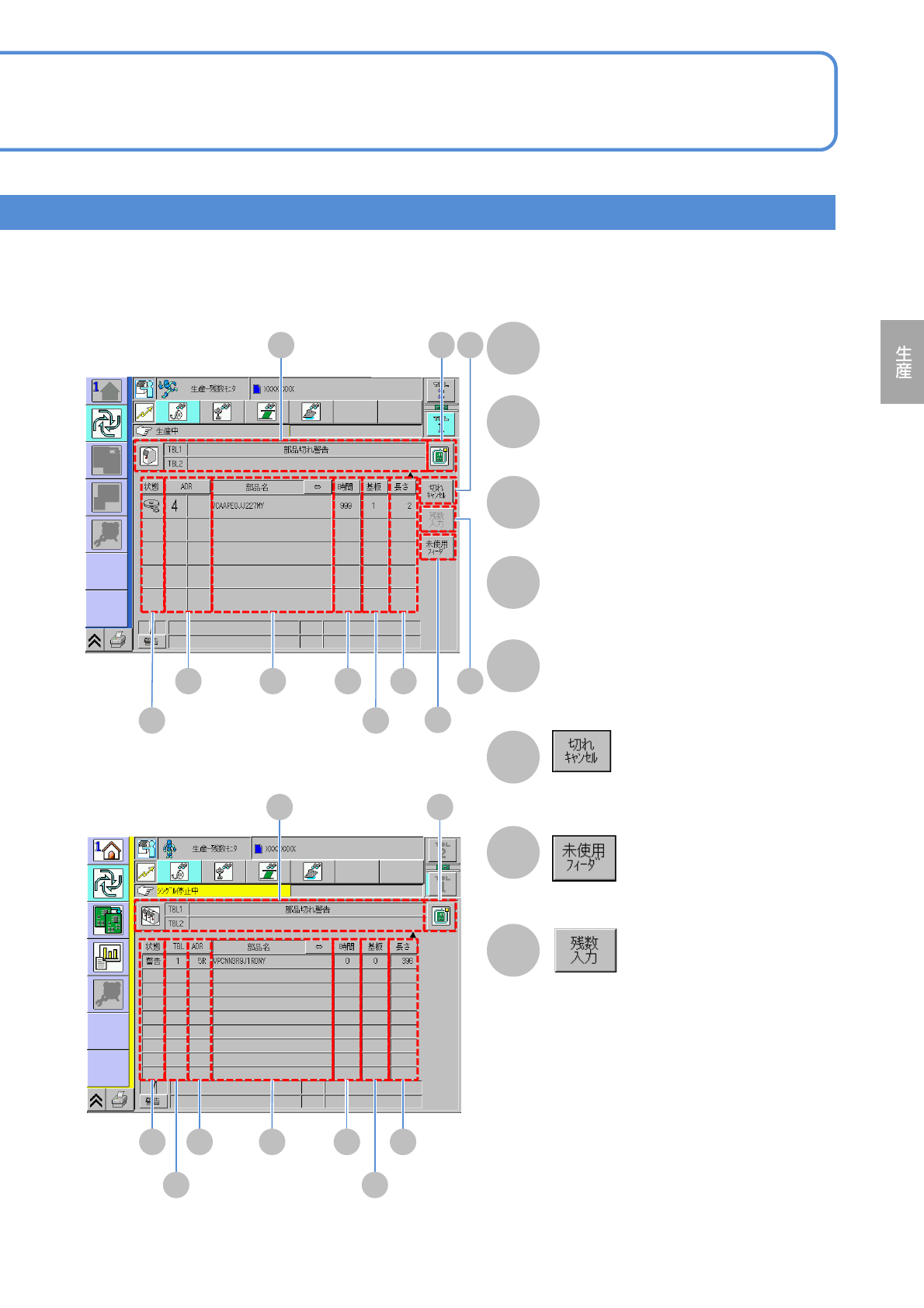

■設備単位
NPM-W2 EJM7DJ-MB-03O-00
D
部品切れ警告が表示されたが、誤判
定だったので生産を継続する。
E
未使用のフィーダーのLEDが点滅する。
F
■設備単位
H
G
I
ADR(アドレス)
部品のアドレス。
部品名
J
A B
D
C
HE F
G
J
I
■ライン単位
A B
DC HE F
GA
3-2-1-6
K
フィーダーの残数がおかしくなったとき
に、カレント部に残数を手入力すること
ができる。
K
時間
部品切れまでの予測時間。
●単位：分
基板
部品切れまでに生産可能な基板枚数。
長さ
残りのテープ長さ。
●単位：m
