NPM-W2 EJM7DJ-MB-06O-00
生産
データ
ティーチ
ング

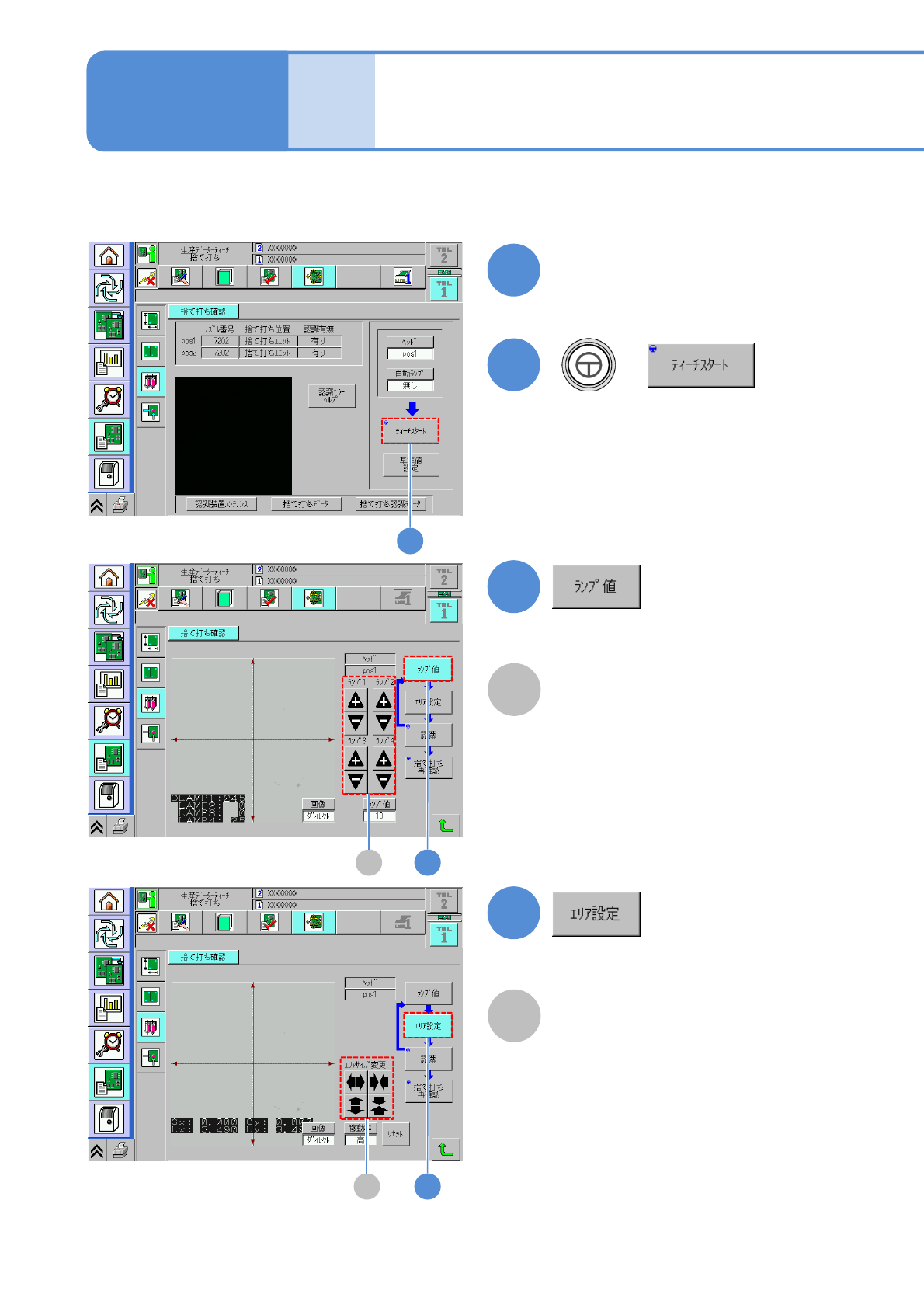

捨て打ちティーチング 2
(塗布ヘッド)
6-2-14-3
操作編
6-2-14
1
基板を基板搬入口にセットする
2
+
(基板が搬入され、捨て打ち位置へ
ヘッドカメラが移動します。)
2
●基板上に捨て打ちを行う場合のみ。
3A
3
A
ランプ値調整ボタン
●自動ランプの設定をありに設定してい
る場合は、この作業は不要です。
4B
4
B
エリアサイズ変更ボタン
NPM-W2 EJM7DJ-MB-06O-00

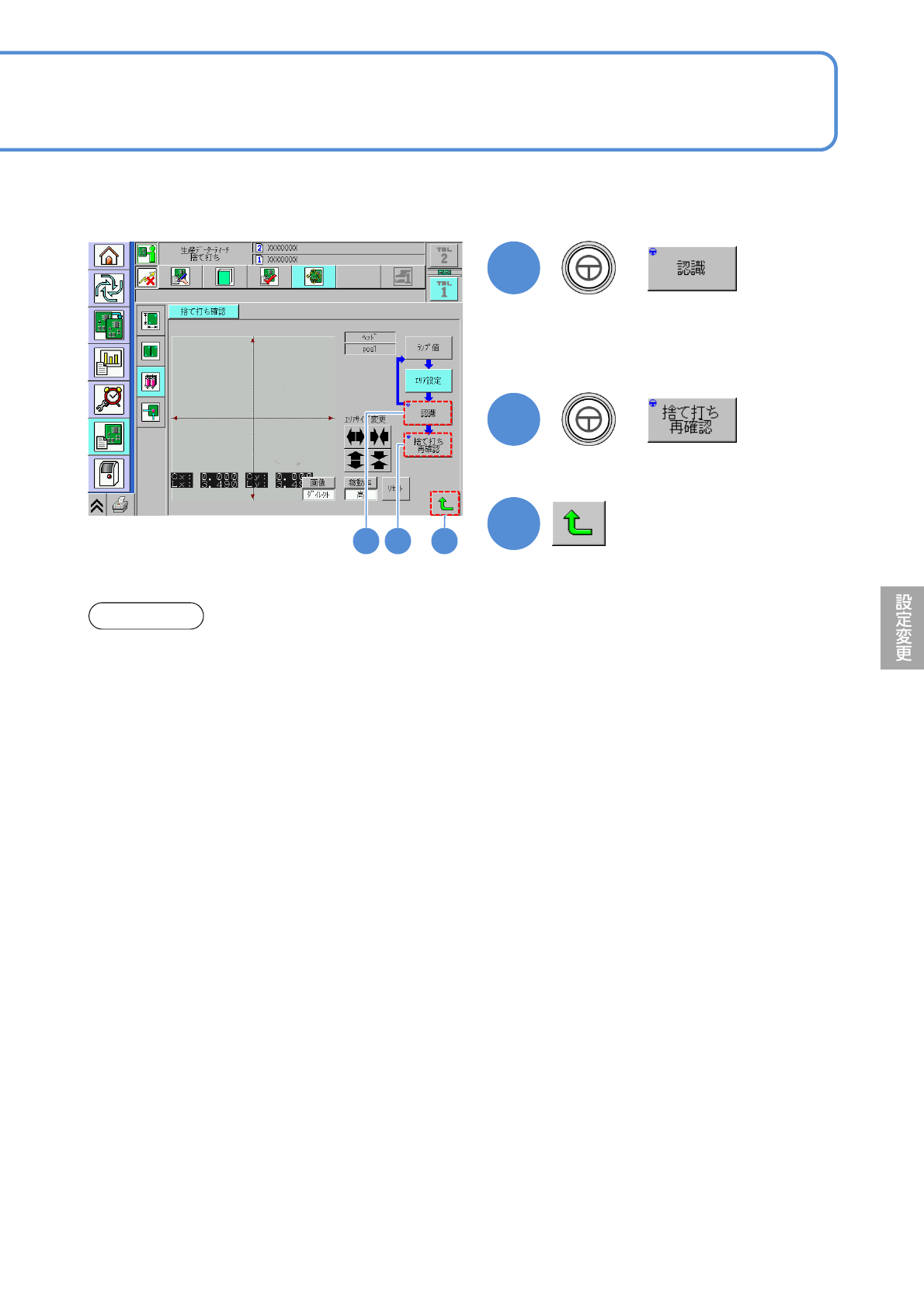

6-2-14-4
7
5
+
(捨て打ちティーチング画面に戻る)
6
●現在の座標位置に対して認識動作を行
います。
認識OKの場合は、データが保存され
ます。
6
+
5
●認識動作が正常か確認します。
7
●ティーチングは現在温度がヒーター設定温度に到達後、20分以上経過した後で行ってください。
●ティーチング前に排出確認を実施してください。(10秒以上)
●捨て打ち再確認は、10点以上確認してください。
お願い
NPM-W2 EJM7DJ-MB-06O-00
生産
データ
ティーチ
ング

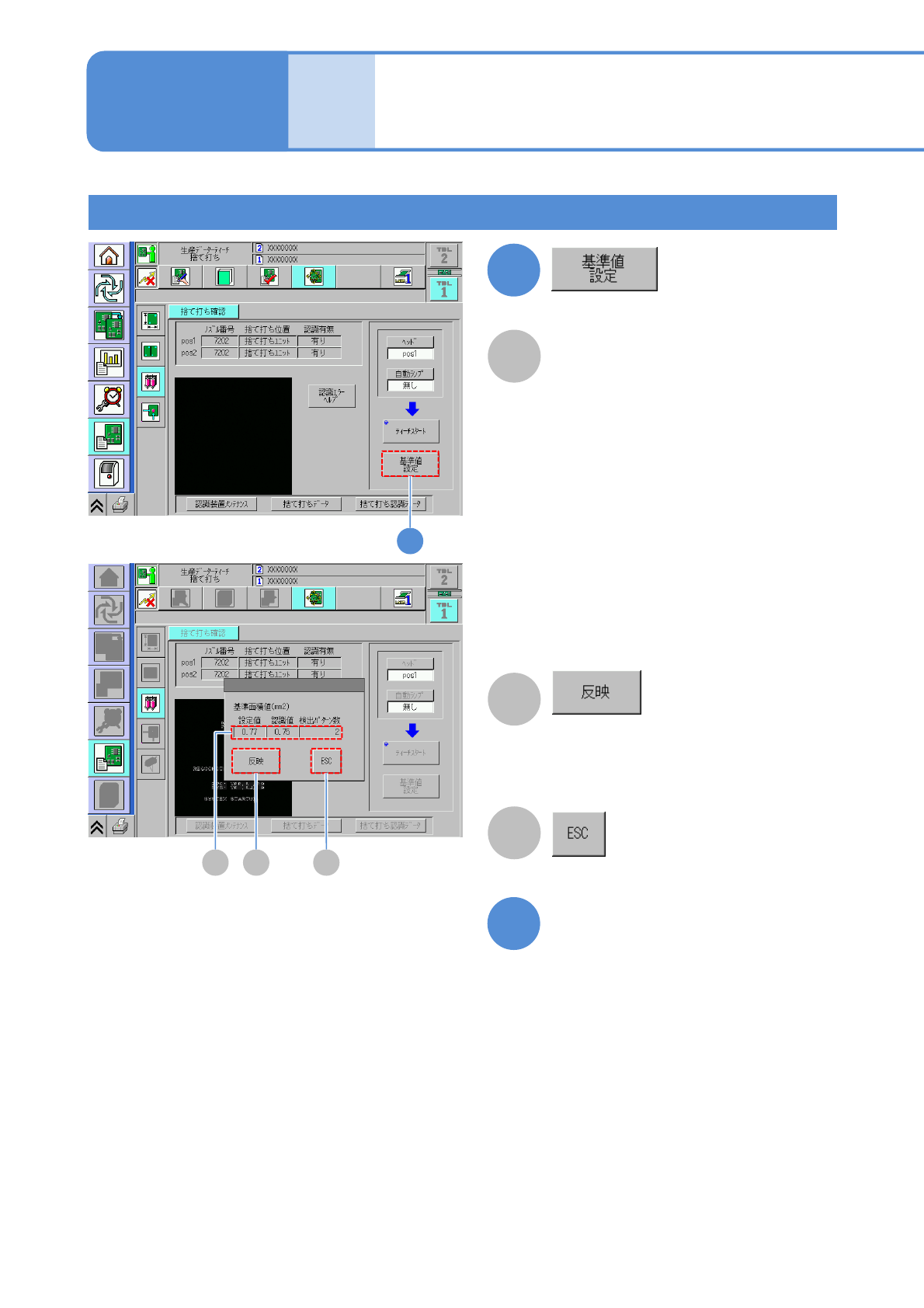

捨て打ちティーチング 3
(塗布ヘッド)
6-2-14-5
操作編
6-2-14
8
8
B
A
基準面積値(mm
2
)
捨て打ち認識データの「基準面積値」の
値を表示します。(単位: mm
2
)
認識値：
捨て打ち認識の結果から取得した「総
面積値」の値を表示します。
(認識した結果が正常でない場合には、
「---」を表示します。)
検出パターン数：
検出した接着剤パターン数を表示しま
す。
(認識した結果が正常でない場合には､
「--」を表示します。)
捨て打ち認識でエラーが発生している
場合は、黄色で表示されます。
基準面積値の確認
CA
B
捨て打ち認識データの「基準面積値」の
値を「総面積値」に更新します。
捨て打ち認識でエラーが発生している場
合には、反映できません。
C
基準値設定画面を終了します。
9
他画面に遷移し、捨て打ちティー
チング画面を終了する
