NPM-W2 EJM7DJ-MB-02O-00

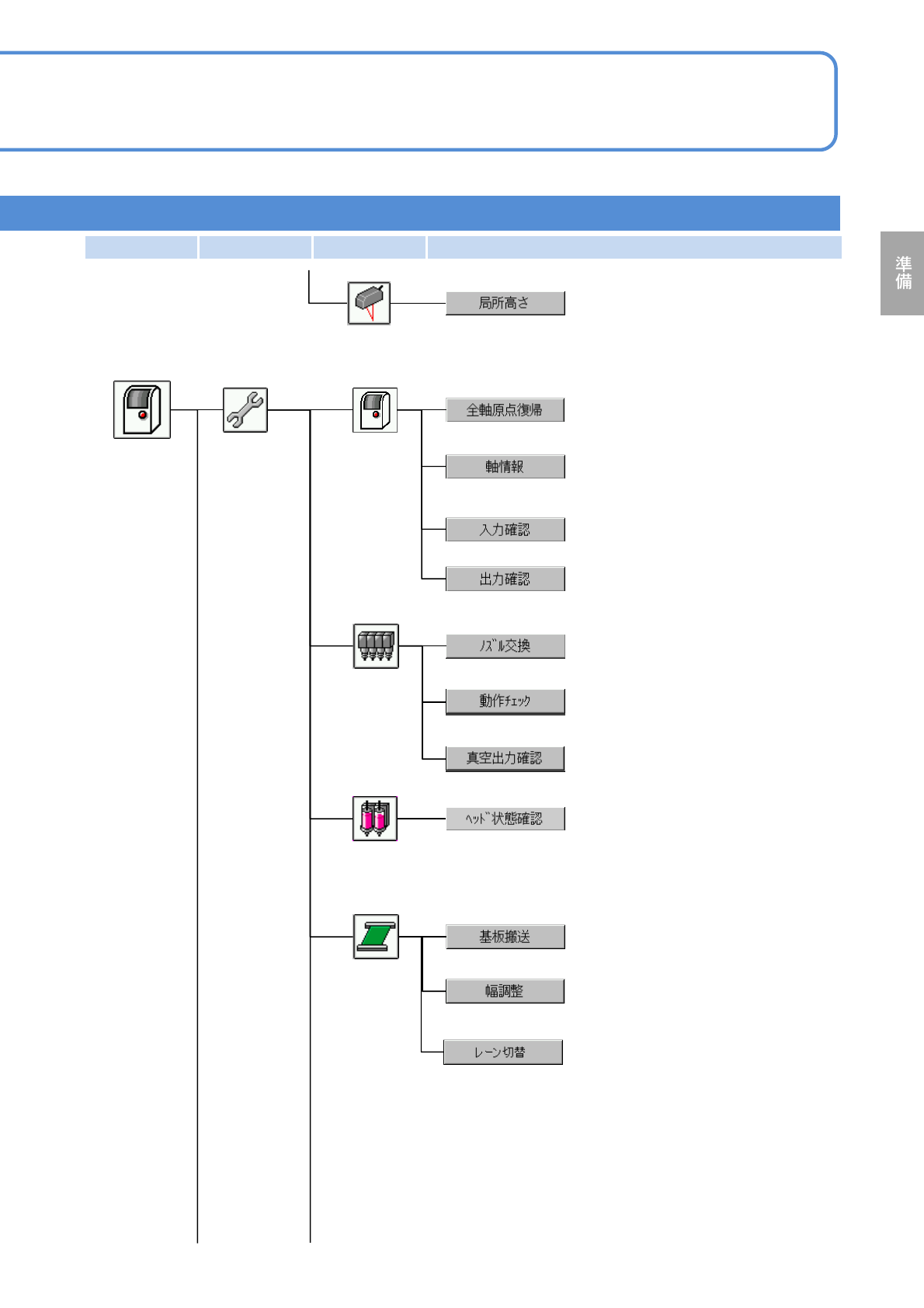

第1階層 第2階層 第3階層 第4階層
2-2-2-12
入力アドレスをビット表示する。
出力アドレスをビット表示する。
全体
全軸の原点復帰を行う。
マシンが制御している全軸の現在位
置やステータスを確認する。
ノズル交換を行う。
ヘッド
ヘッド動作で設備が正常であること
を確認する。
バルブの状態を確認し、それぞれの
バルブを単独で動作させる。
コンベヤー
コンベヤーの幅を任意の幅に調整す
る。
基板搬送動作を行う。
調整
マシンメニュー
調整するレーンを切替える。
（デュアルレーンのみ表示される。）
温調ユニット(温度)と電空レギュ
レーター(圧力)を確認する。
塗布ヘッド
(塗布ヘッド)
局所高さ計測動作による計測座標の
修正と、基板状態の確認を行う。
局所高さ
NPM-W2 EJM7DJ-MB-02O-00

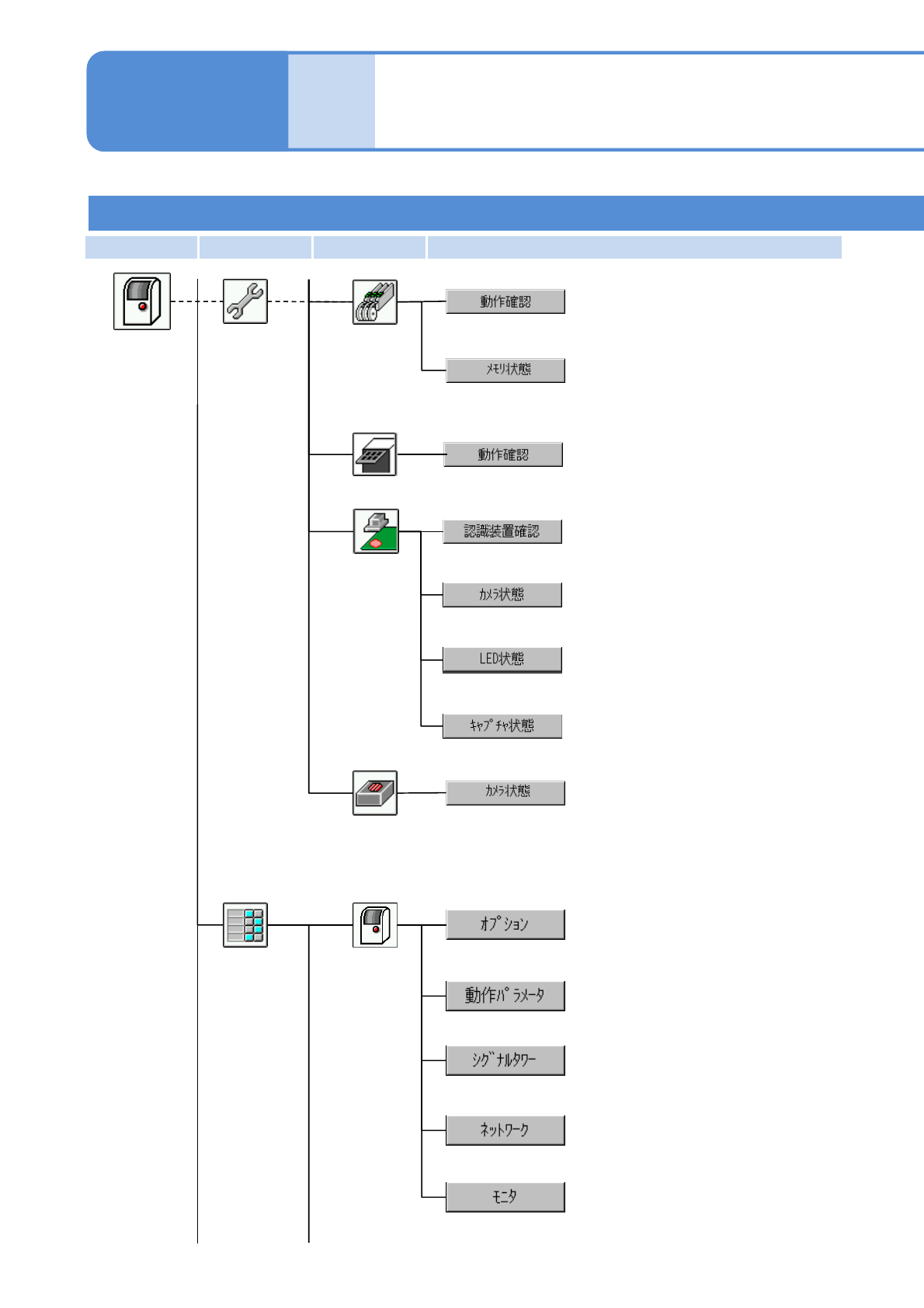

第1階層 第2階層 第3階層 第4階層
2-2-2-13
マルチ認識
カメラ
マルチ認識カメラの状態や各種情報
を表示する。
すべての認識処理動作を確認する。
ヘッドカメラの状態や各種情報を表
示する。
LED照明の状態や各種情報を表示する。
ヘッドカメラのキャプチャー状態や
各種情報を表示する。
ヘッドカメラ
LNBとの通信を設定する。
全体
システム動作の全体の条件を設定す
る。
表示灯とブザーを設定する。
生産中や停止中の表示灯とブザーの
設定をする。
モニターを設定する。
設定
エンジニアモード 5
各部の
名称
メニュー構成 7
操作編
2-2-2
調整
マシンメニュー
トレイ
トレイユニットの動作確認をする。
フィーダー
設備に設置されているフィーダーの
動作を確認する。
設備に設置されているフィーダーの
情報を表示する。
NPM-W2 EJM7DJ-MB-02O-00

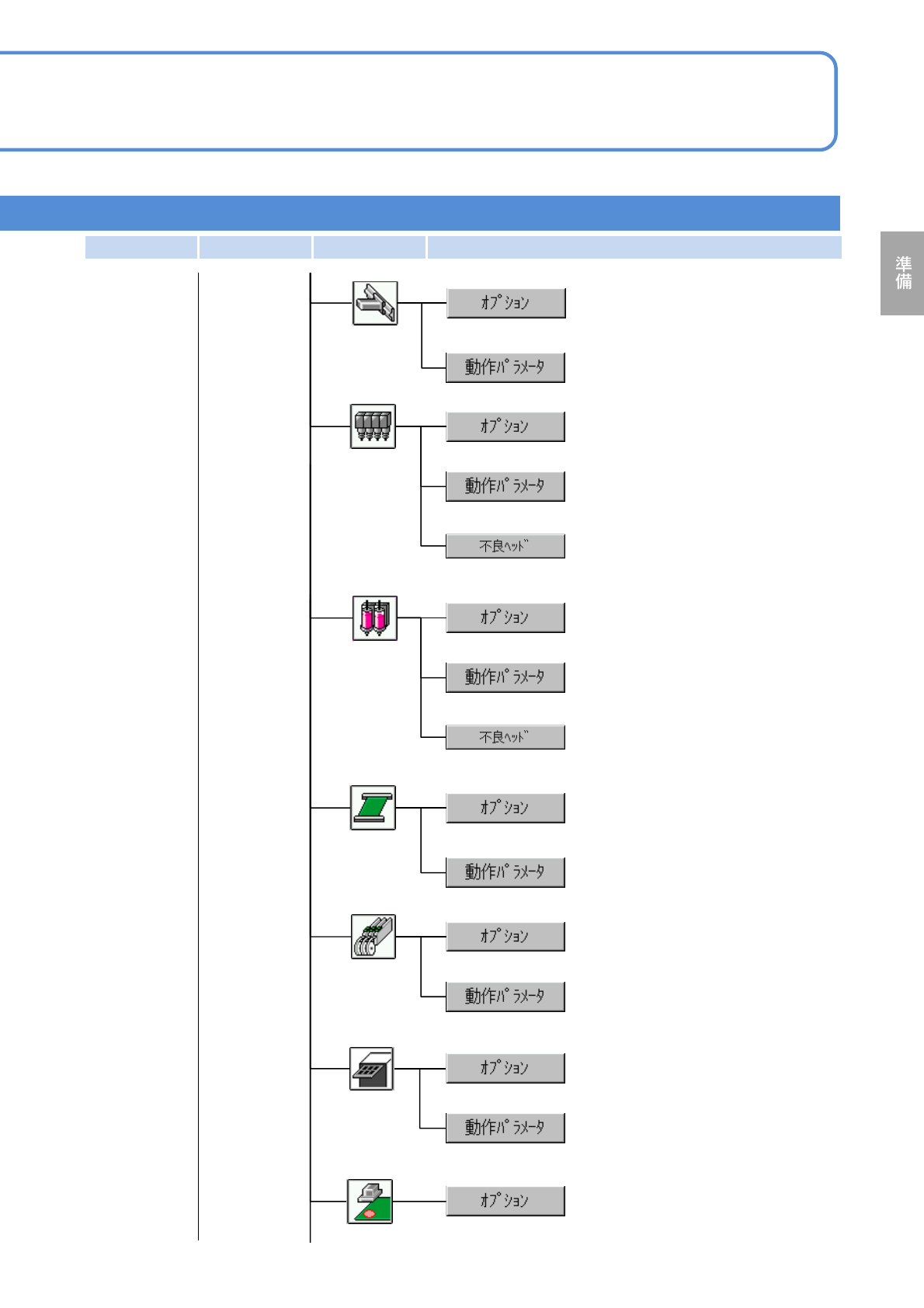

第1階層 第2階層 第3階層 第4階層
2-2-2-14
オプション機能を設定する。
ヘッド
ヘッド上下動作のパラメーターを設
定する。
不良ヘッドの状況確認と設定をする。
コンベヤー
コンベヤーのオプション機能を設定
する。
パラメーターを設定する。
パラメーターを設定する。
オプション機能を設定する
パラメーターを設定する。
フィーダー
オプション機能を設定する。
XYユニットの不良ビーム設定と経時
変化補正の設定をする。
XYユニット
オプション機能を設定する
パラメーターを設定する。
トレイ
オプション機能を設定する。
ヘッド上下動作のパラメーターを設
定する。
不良ヘッドの状況確認と設定をする。
ヘッド
(塗布ヘッド)
ヘッドカメラ
