NPM-W2 EJM7DJ-MB-03O-00
生産
生産を開始する
3-1-1-1
操作編
3-1-1

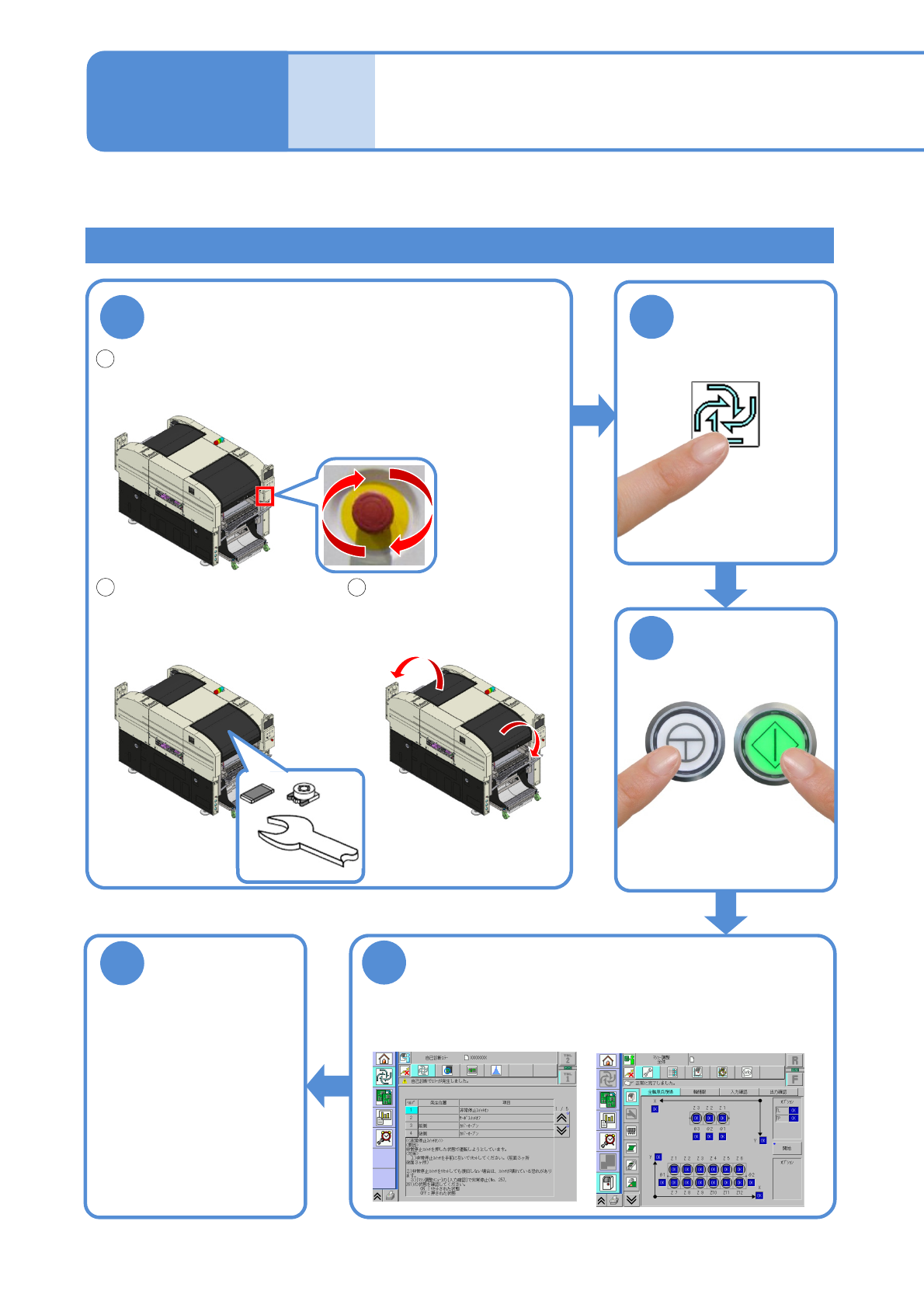

生産の開始方法を説明します。オペレーターが日常行う作業です。
非常停止スイッチは解除されていること。
●解除するときは、危険や異常が除去された
ことを確認し、非常停止スイッチを右に回
す。
1
運転前の確認
コンベヤーやフィーダーテーブ
ル上に異物がないこと。
5
自己診断処理が行われる
4
■異常があるとき
異常項目が表示される。
（→P.3-1-1
-2）
■異常がないとき
原点復帰が行われる。
生産開始
前側･後側安全カバーは
閉じていること。
3
生産を開始する
ENABLING
START
1
2
3
2
■交互実装モードのとき
独立実装モードのとき
（→P.3-1-1
-2）
生産の開始 1
NPM-W2 EJM7DJ-MB-03O-00
3-1-1-2
自己診断で異常があるとき
1
2
1
項目を選ぶ
(修正方法が表示される)
2
指示に従って修正する
独立実装モードのとき
1
1
(独立実装モードが表示される)
2
レーンを選ぶ
2
前後のレーンで生産を開始するとき：
レーン1だけで生産を開始するとき：
レーン2だけで生産を開始するとき：
NPM-W2 EJM7DJ-MB-03O-00
生産
生産の開始 2
交換台車が取り外されているときの対向軸の生産開始方法
操作編
3-1-1
3-1-1-3
2
1
OFF
SERVO
4
SERVO
ON
5
■独立機種切り替え対応ユニット(可動カバー)(オプション)を装着していない設備
3
Y軸を移動させる
交換台車が取り外されている側のX軸の端がＹ軸の退避位置シールの上に来るまで移動させる。
Xビーム端
退避位置シール
独立実装モードで、交換台車が取り外されている状態においても、対向軸側の生産が可能です。
ここではその準備について説明します。
交換台車を取り付けても生産を開始できます。
交換台車を取り付けてから生産を開始してください。
■独立機種切り替え対応ユニット(可動カバー)(オプション)を装着している設備
手順 へ
