NPM-W2 EJM7DJ-MB-02O-00
2-5-3-4
10
基板下受けブロックを傾きなきように取付ける（レールとの干渉の恐れ）
■シングルコンベヤーのとき ■デュアルコンベヤーのとき
●本体側のガイドピンと基板下受けブロック
の穴を合わせる。
ガイドピン
13 12
ウエスを取り外す
11
フィーダーテーブル
カバーを元に戻す
NPM-W2 EJM7DJ-MB-02O-00
2-5-4
搬送コンベヤー幅の調整方法を説明します。
●小さい基板に変更するときは、基板下受けブロック、下受けピンを取り外してください。
●ベルトを手で回してコンベヤー幅を変えないでください。(基板検出が正しく行えなくなる可能性があります)
1
4
1
2
4
+
(搬送レール幅が調整される)
■生産データの基板幅に調整するとき
(調整幅の数値欄に、生産データの基板
幅が表示される)
■新たな基板幅を入力するとき
(テンキー画面が表示される)
基板幅を入力し
5
6
次に行う段取りの操作ボタンを
押す
メッセージを確認して
+
(次の操作画面に変わる)
に触れる
4
3
2
■キャンセルするとき
3
へ
6
個別
段取り
搬送コンベヤー幅の調整
操作編
2-5-4
NPM-W2 EJM7DJ-MB-02O-00

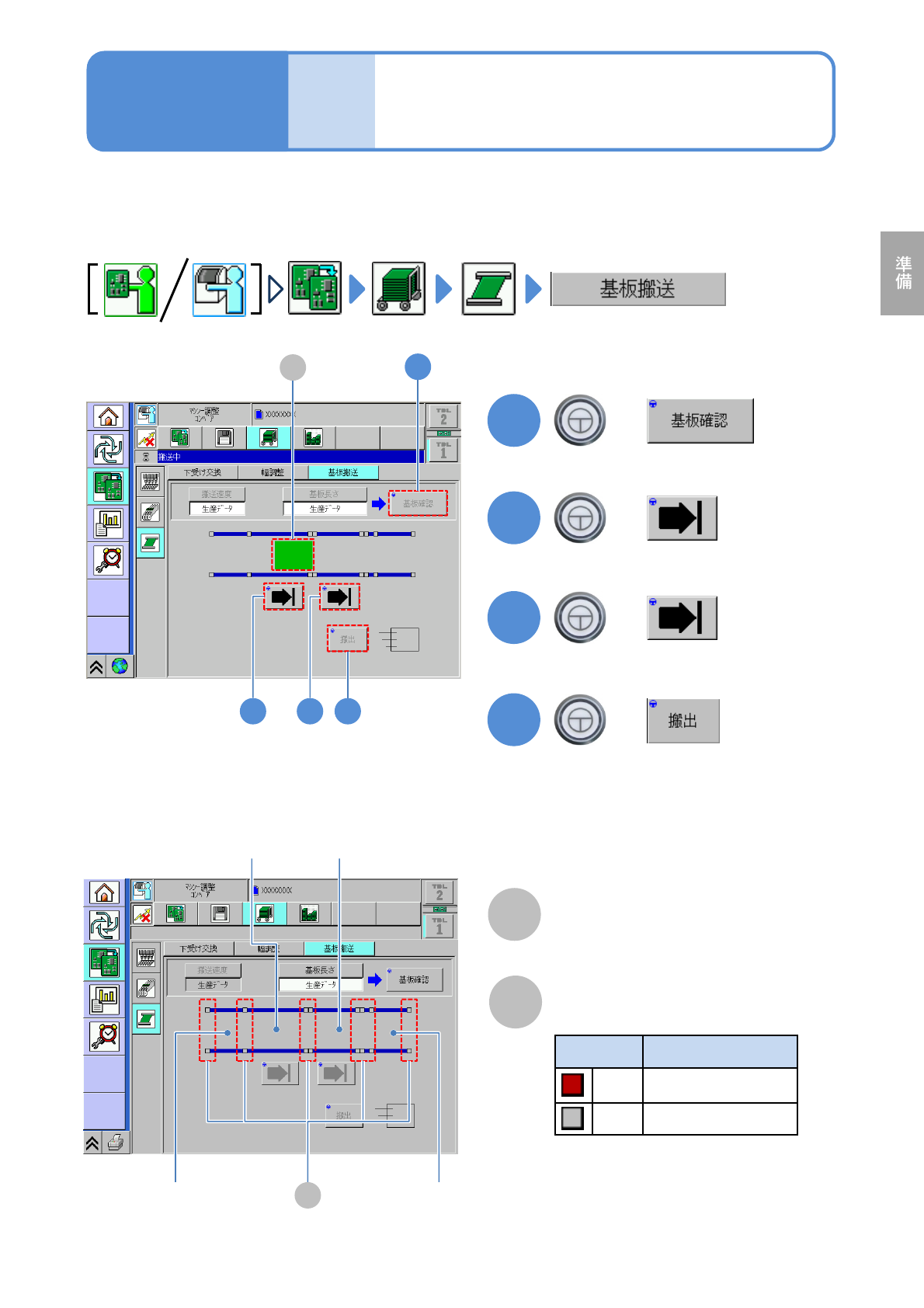

2-5-5
個別
段取り
基板の搬送確認
操作編
2-5-5
前工程までの確認が終了し、前工程に基板があることを前提として基板の搬送確認の方法を説明します。
●デュアルレーンモードのときは、事前にレーンを選ぶ。
B
センサー
色
センサーの状態
*1)
赤
ON
灰
OFF
A
基板の搬送位置
搬送コンベヤー上の基板の位置が表示
される。
2
3
+
+
4
+
(第2装着位置まで搬送される)
(第1装着位置まで搬送される)
(搬出位置まで搬送される)
2 3 4
1
1
+
B
A
搬入位置
第2装着位置
第1装着位置
搬出位置
*1)このセンサーは、下受け下降状態で
の基板有無を示す。
(基板の有無を確認し、搬送可能な状
態にする)
