NPM-W 2 EJM7DJ-MB-04O-00 生産デー タと ティーチ ング ティーチング基板の撮像 4 操作編 4-3-2 4-3-2 -7 1 ■モードがコメントのとき 1 (画像状態を確認する部品を選ぶ画面が 表示される) 2 3 5 4 パターン番号とコメントを入力す る 2 3 (入力したデータと一致する部品情報が 画面に表示される) 4 + (選んだ部品位置に検査ヘッドが移動す る） 5 ●同軸 1 ／同軸 2 ／中角度…

100%1 / 714
NPM-W2 EJM7DJ-MB-04O-00
4-3-2-6
2

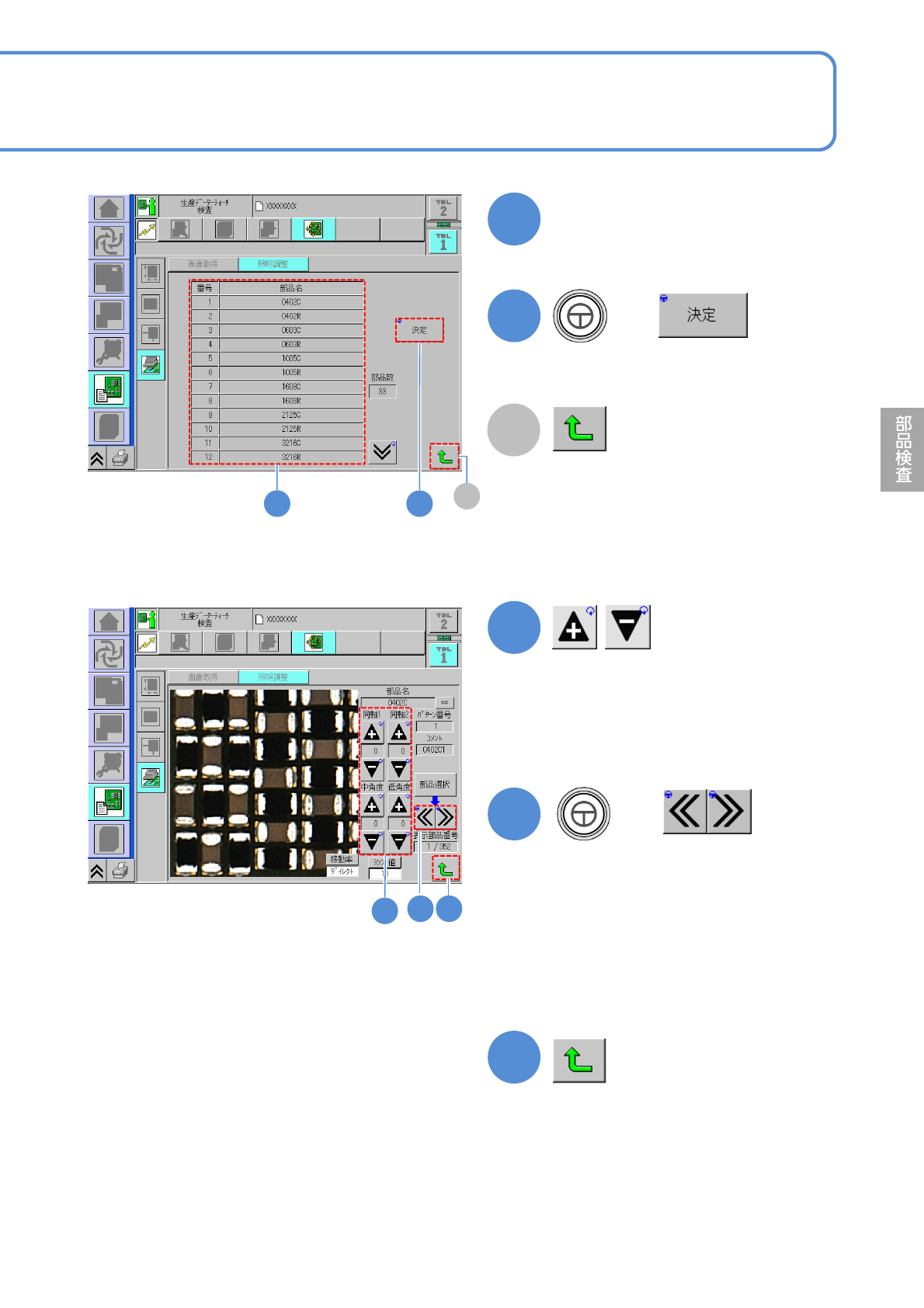

部品名を選ぶ
2
3
+
（選んだ部品位置に、検査ヘッドが移動
する）
4
●同軸1／同軸2／中角度／低角度の各
照明値を変更し、検査に適した画像の
状態にする。
5
+
（同じ部品名の他の部品に検査ヘッドが
移動する）
●他の部品でも画像を確認したいときに
使用する。
●各照明値を変更し、検査に適した状態
を画面を見ながら確認する。
●調整した照明条件を検査条件に適用す
るときは、調整値を記録する。
3
4
5
6
6
（はじめの画面に戻る）
A
A
（はじめの画面に戻る）
NPM-W2 EJM7DJ-MB-04O-00
生産デー
タと
ティーチ
ング
ティーチング基板の撮像 4
操作編
4-3-2
4-3-2-7
1

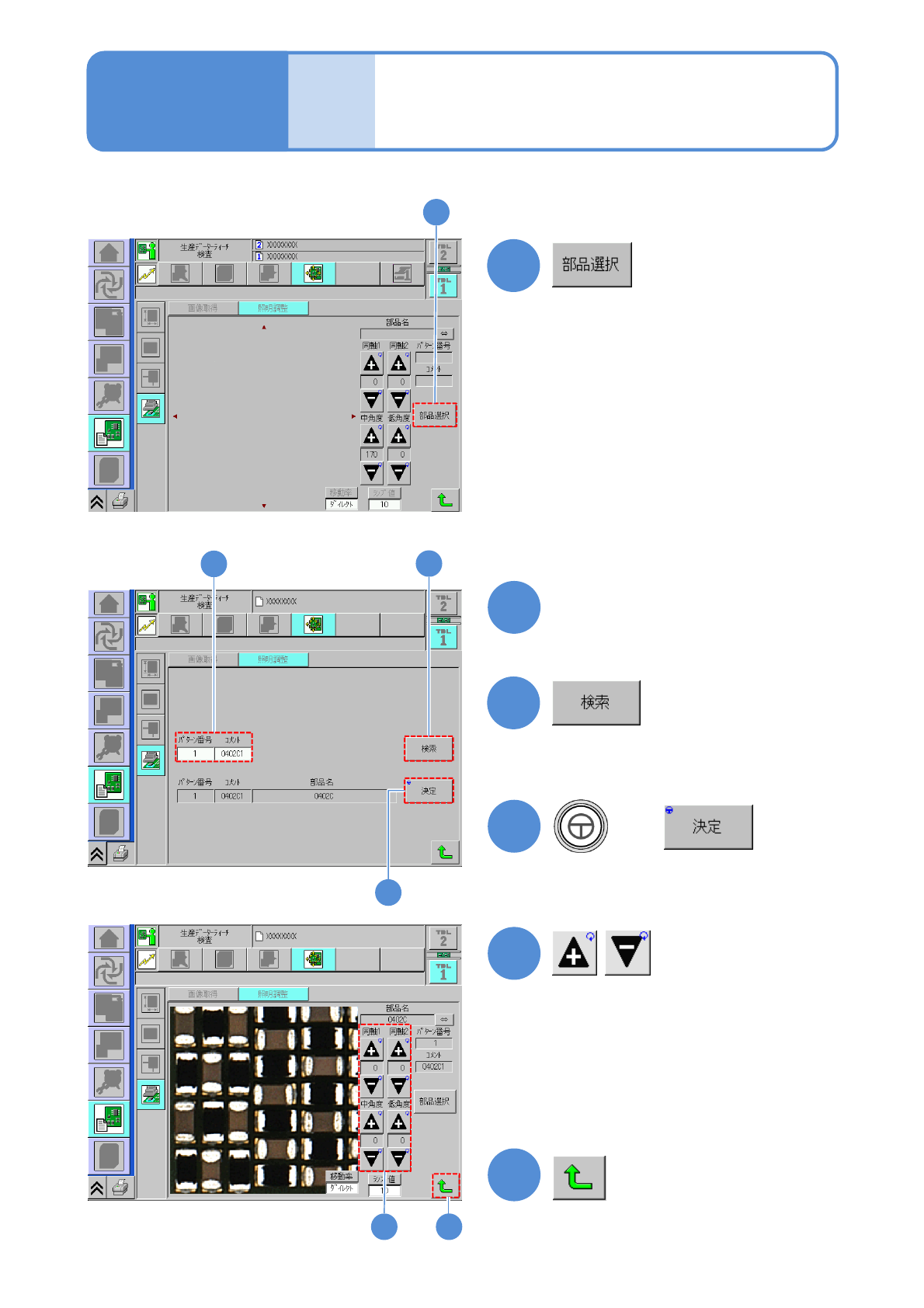

■モードがコメントのとき
1
(画像状態を確認する部品を選ぶ画面が
表示される)
2
3
5
4
パターン番号とコメントを入力す
る
2
3
(入力したデータと一致する部品情報が
画面に表示される)
4
+
(選んだ部品位置に検査ヘッドが移動す
る）
5
●同軸1／同軸2／中角度／低角度の各
照明値を変更し、検査に適した画像の
状態にする。
●各照明値を変更し、検査に適した状態
を画面を見ながら確認する。
●調整した照明条件を検査条件に適用す
るときは、調整値を記録する。
6
6
（はじめの画面に戻る）
NPM-W2 EJM7DJ-MB-04O-00
4-4-1
生産
2
2
生産開始
操作編
4-4-1
サーボスイッチON
1
3
+
自己診断中に異常があると、異常項目が表示され
ます。異常内容に応じて対処してください。
お願い
生産データティーチングが終了したら生産を開始します。
●生産を開始するときは、バーコードリーダーなどの周辺機器に電源が入っていることを確認してください。
