6-1-21-4
NPM-W2 EJM7DJ-MB-06O-00
A
B
データ
修正
ライブラリーの確認 3
ノズルライブラリー(塗布ヘッド)
H
ノズル間隔X／Y
F
G
ノズル直径
形状パターン
C
E
ノズル情報
ノズル名称
ノズルのX／Y方向の穴間隔。
●単位：mm
ノズルの穴直径。
●単位：mm
ノズルを上部から見たときの形状。
●単位：mm
A
B
前後の表が表示される。
(一覧を右にスクロールさせます。)
D
ノズル番号
I
ストッパータイプ
操作編
6-1-21
6-1-21-5
J
ストッパー直径
ノズルのストッパータイプ。
K
ストッパー間隔X／Y
ストッパーのX／Y方向の間隔。
●単位：mm
C
(→P.6-1-21-5、-6)
NPM-W2 EJM7DJ-MB-06O-00
J
K
L
M
L
中心計測
ノズル毎に中心計測(回転中心と偏芯)を
行い、生産中の補正の有無を表示。
台座幅X／Y
ノズル台座のX／Y方向の幅。
●単位：mm

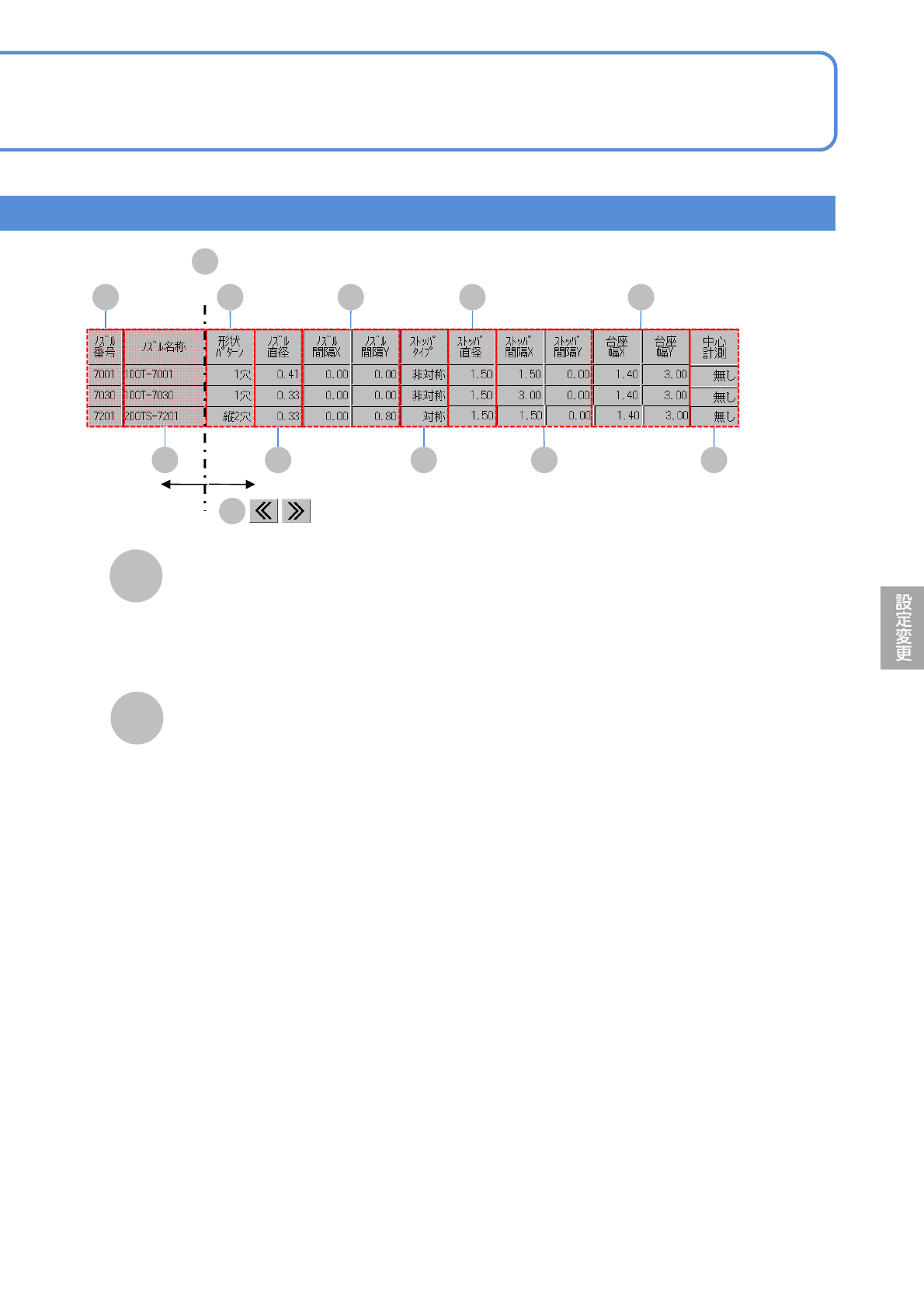

■ノズル情報 の一覧
C
固定表示情報
による可変表示情報
A
D F H
E G I
M
