NPM-W 2 EJM7DJ-MB-07O-00 ユニット 調整 基板の搬送確認 7-2-9 ( 搬送コンベヤー上に基板があるとき、 位置が表示される ) 基板の搬送動作が正常であることを確認します。 ●デュアルレーンモードのときは、事前にレーンを 選ぶ。 1 B + A 2 + + 1 C 2 操作編 7-2-9 基板の長さを選ぶ。 搬送の速度を選ぶ。 ■後工程からの要求信号なしで搬出 するとき が有効になる。 ( 基板が選んだ位置に…
NPM-W2 EJM7DJ-MB-07O-00
ユニット
調整

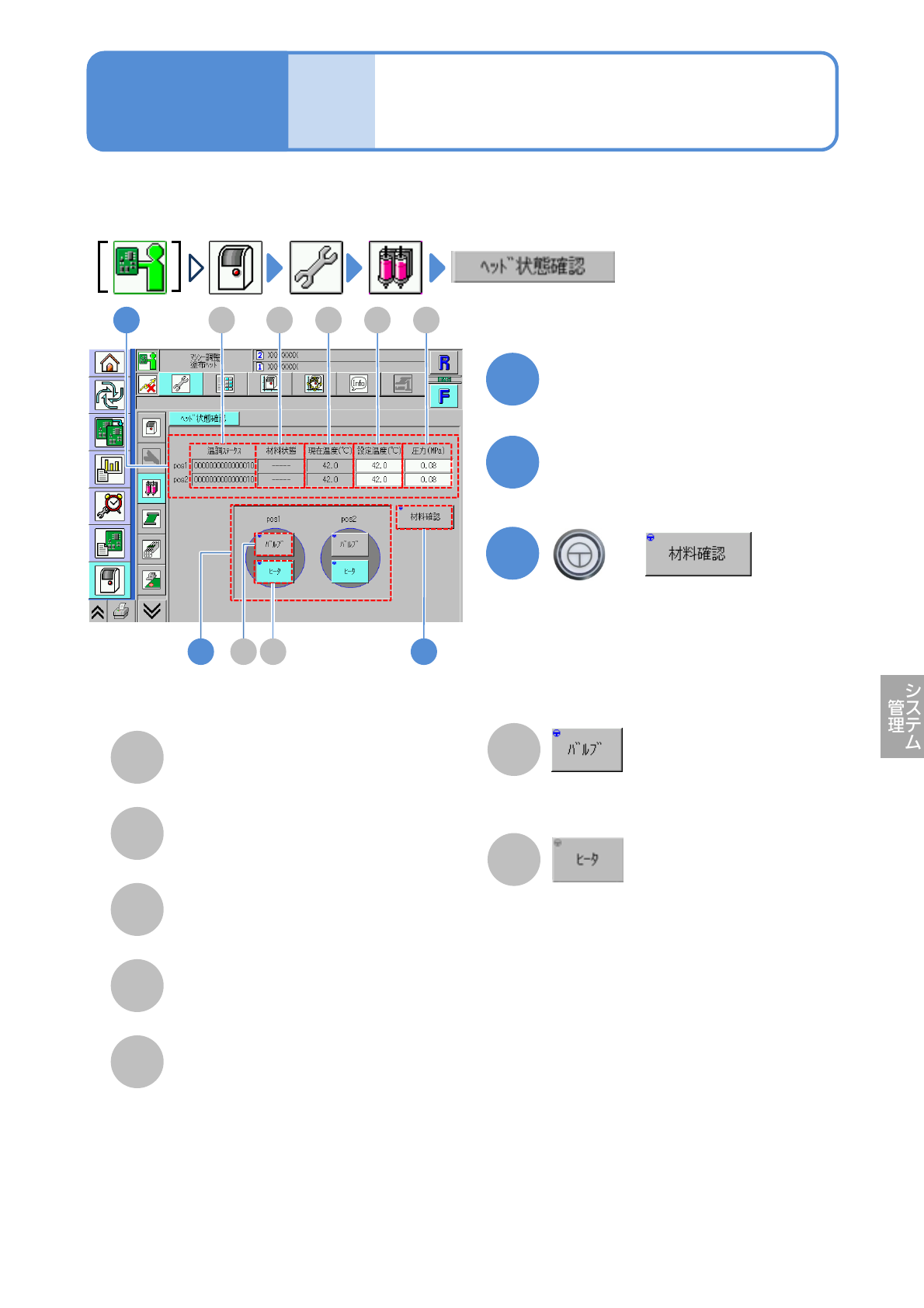

シリンジ状態確認
(塗布ヘッド)
7-2-8
塗布ヘッドに搭載される各種ユニットの状態の確認を行います。
1
操作編
7-2-8
各種ユニットの状態を確認
A
温調ステータス
B
材料状態
C
現在温度(℃)
D
設定温度(℃)
E
圧力(MPa)
2
動作確認を行いたいシリンジpos
を選ぶ
F
ノズルに対して、塗布バルブのON/OFF
を行う。
G
ノズルに対して、温調ユニットのヒー
ター制御のON/OFFを行う。
3
+
●材料切れの状態を確認する。
2 3
1
F G
BA C D E
各ノズルの温調ステータスの状態。
各ノズルの材料切れ検出状態。
各ノズルのシリンジに取り付けられる温
調ユニットの現在温度。
各ノズルのシリンジに取り付けられる温
調ユニットに設定したい温度。
各ノズルのシリンジに加える電空レギュ
レーターの圧力。
NPM-W2 EJM7DJ-MB-07O-00
ユニット
調整

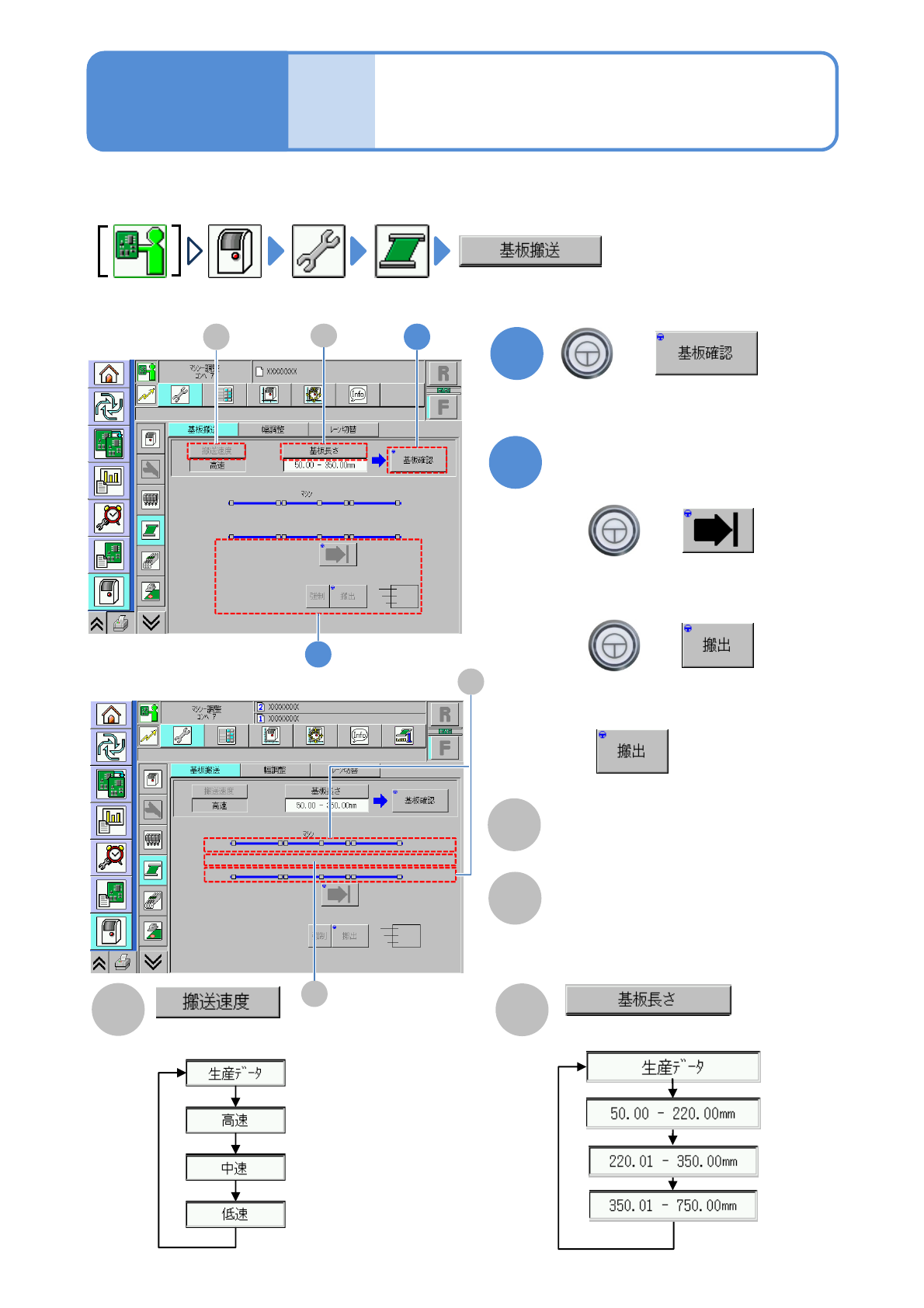

基板の搬送確認
7-2-9
(搬送コンベヤー上に基板があるとき、
位置が表示される)
基板の搬送動作が正常であることを確認します。
●デュアルレーンモードのときは、事前にレーンを選ぶ。
1
B
+
A
2
+
+
1
C
2
操作編
7-2-9
基板の長さを選ぶ。
搬送の速度を選ぶ。
■後工程からの要求信号なしで搬出
するとき
が有効になる。
(基板が選んだ位置に搬送される)
搬送させる
■設備内に搬入させるとき
■設備外に搬出させるとき
A
B
■シングルレーンモードのとき
■デュアルレーンモードのとき
C
センサー
D
搬送位置
D
基板センサーの状態が表示されます。
現在の基板の有り無し状態が表示されます。
NPM-W2 EJM7DJ-MB-07O-00
ユニット
調整

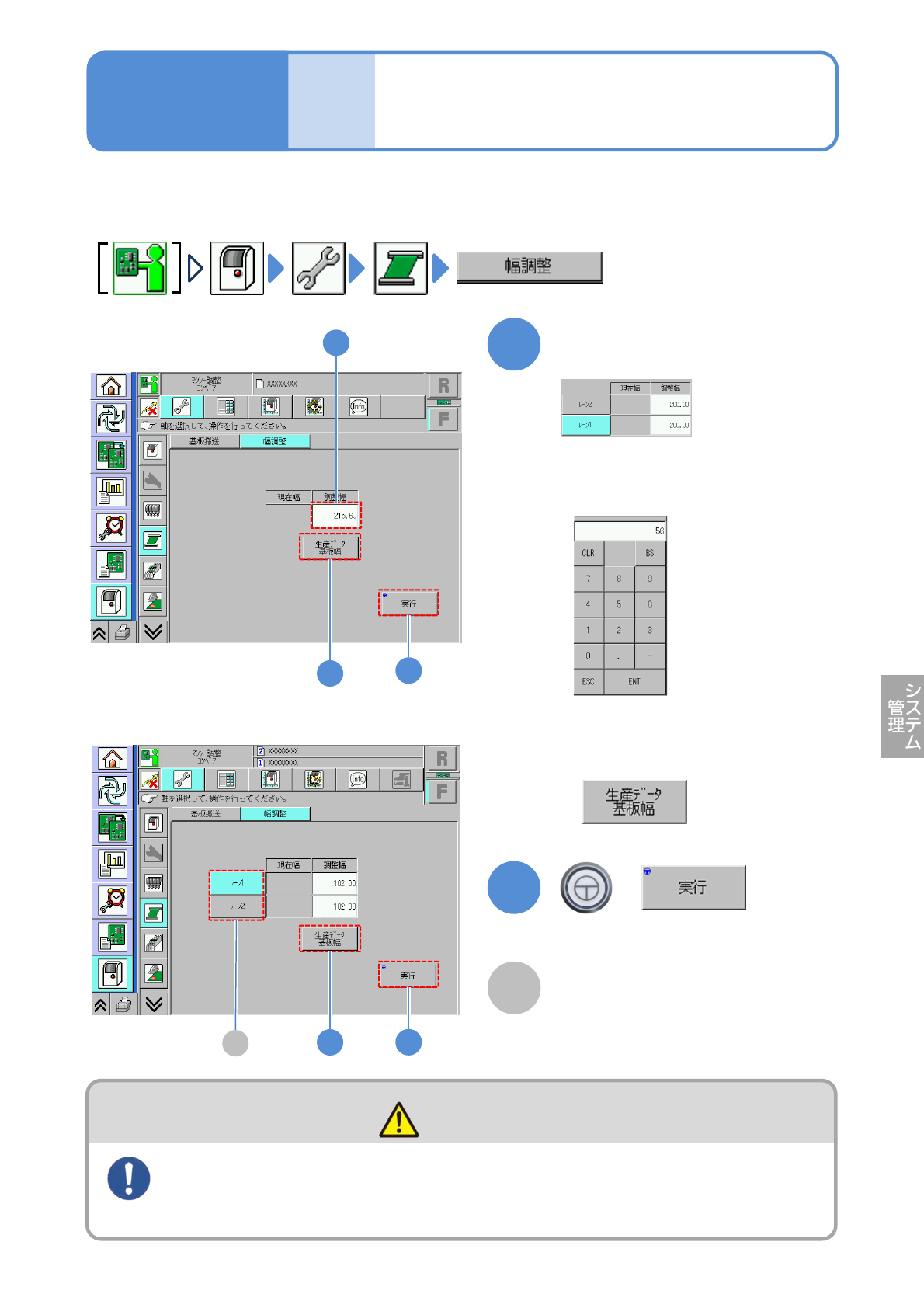

コンベヤー幅の調整
7-2-10
●コンベヤー幅を調整する前に、必ずすべての基板下受けピンを取り外してください。
操作編
7-2-10
危険
基板をコンベヤーに載せるときや取り除くときは、作業をする側のサーボスイッ
チをOFFにする
（設備が動くことによる、けがのおそれ）
2
1
+
(コンベヤー幅が調整される)
■LNBまたはSDカードの生産データ
を入力するとき
調整幅を入力する
■手入力するとき
数字の画面に触れると入力画面が表示
される。
1
1
(手入力)
(生産データ)
■シングルレーンモードの場合
■デュアルレーンモードの場合
A
A
レーン
2
2
1
幅調整するレーンを選ぶ。両方のレーン
を選ぶと、同時に幅調整ができる。
