NPM-W 2 EJM7DJ-MB-07O-00 マシン パラメー ター 7-3-1 1 ヘッドカメラ情報の確認 (検査ヘッド) 操作編 7-3-1 1 検査ヘッドカメラ部の補正値（キャリブレーション の結果）を確認します。 A ディストーション補正 レンズを通過して外側または内側に歪曲 する光を補正する。 A B C B シェーディング補正 検査エリアを平均的に一様な明るさに補正 する。 C ホワイトバランス 検査エリアの 色調を調整…

100%1 / 714
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-10
カメラオフセットの確認
(検査ヘッド)
操作編
7-3-10
検査ヘッドによるX軸/Y軸のカメラオフセット値（キャリブレーションの結果）を確認します。
A
A
オフセット
X・Y・θ方向のカメラオフセット値。
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-11
ヘッドカメラ情報の確認
(検査ヘッド)
操作編
7-3-11
検査ヘッドカメラ部の補正値（キャリブレーションの結果）を確認します。
A
ディストーション補正
レンズを通過して外側または内側に歪曲
する光を補正する。
A
B C
B
シェーディング補正
検査エリアを平均的に一様な明るさに補正
する。
C
ホワイトバランス
検査エリアの色調を調整した結果を登録
する。
NPM-W2 EJM7DJ-MB-07O-00
マシン
パラメー
ター
7-3-12

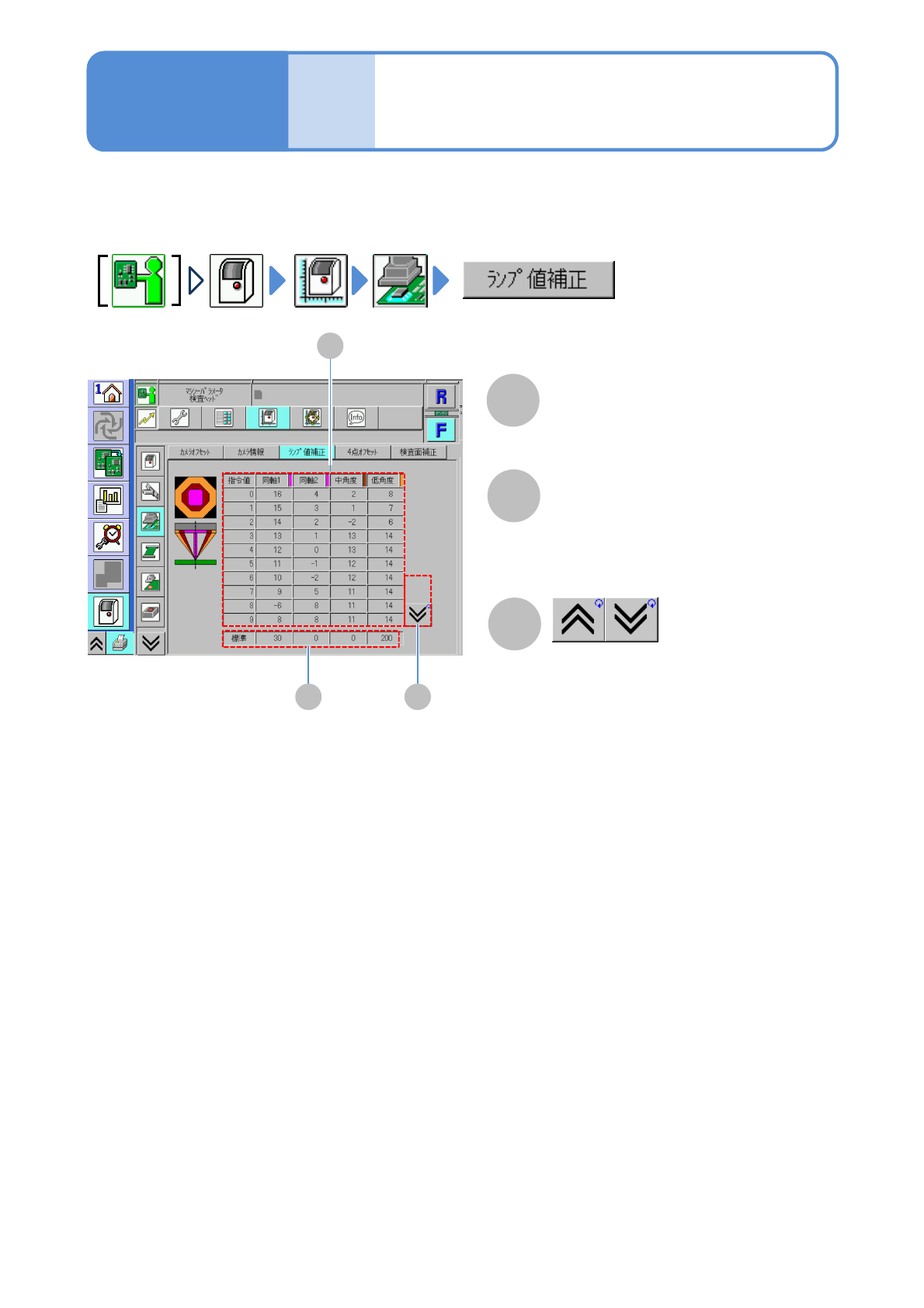

ランプ値補正の確認
(検査ヘッド)
操作編
7-3-12
検査ヘッド照明部の補正値（キャリブレーションの結果）を確認します。
A
ランプ補正値
B
C
A
B C
前後の表が表示される。
標準の照明値
■部品検査のとき
0 / 128 /128 /128
■はんだ検査のとき
30 / 0 / 0 / 200
