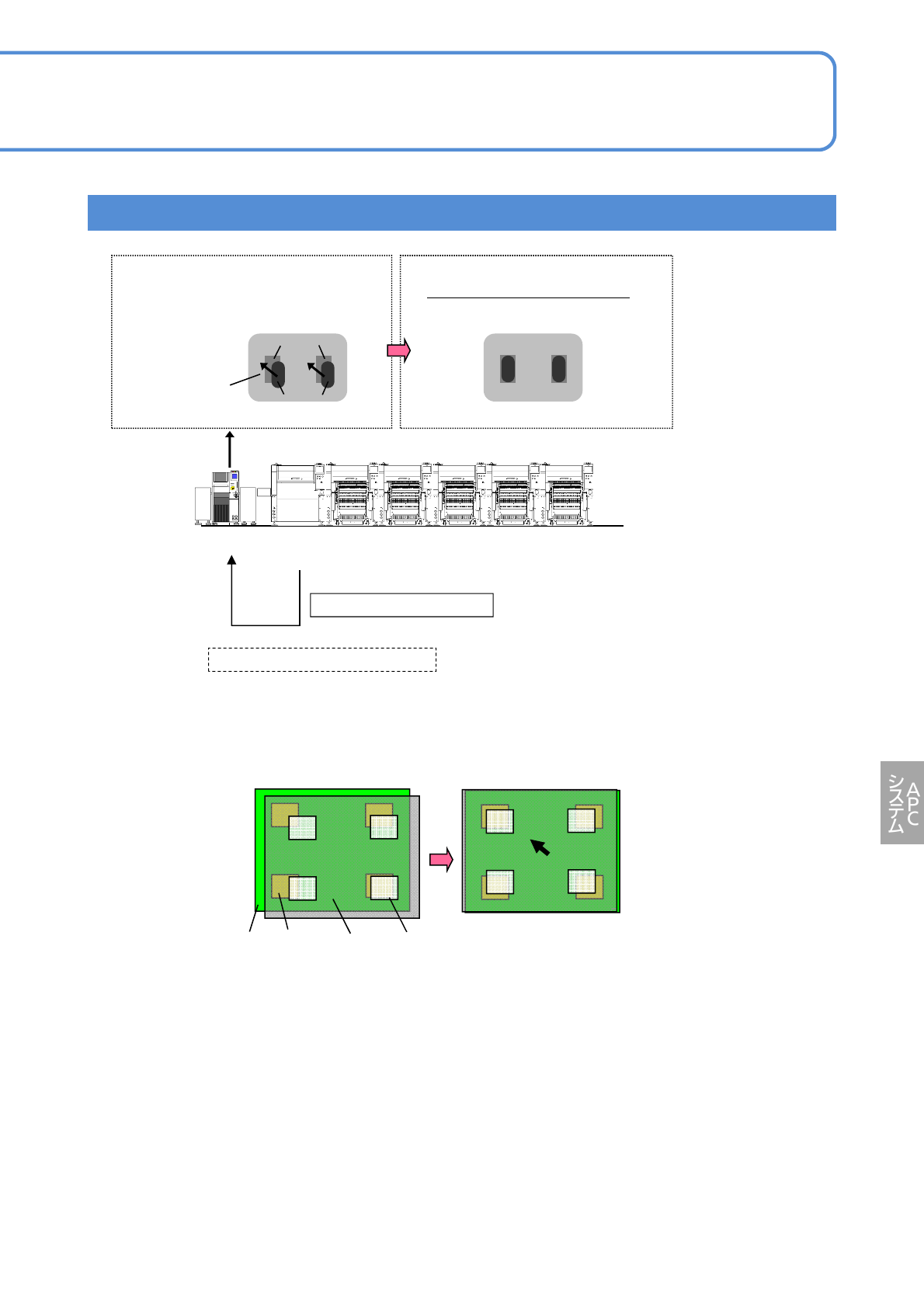

APC対応ライン(はんだ印刷位置補正)
はんだ印刷：
はんだ位置データから補正
量を計算
はんだ印刷：
適正位置にはんだ位置を補正
●印刷はんだ位置 / 面積データ
フィードバック通信
印刷 装着はんだ
検査
2)
ランド
はんだ
適正印刷位置
1)
1)基板全体のはんだずれ量が最小になるように、はんだ(印刷用マスク)位置を補正しますが、位置
合わせでは吸収できない基板とマスクの寸法誤差によるずれは残ります。
マスク位置補正前 マスク位置補正後
基板 ランド マスク 開口
2)はんだ検査工程が出力したはんだ位置 / 面積データを上流側のはんだ印刷工程に送信する。
・・・
NPM-W2 EJM7DJ-MB-08O-00
概要
8-1-2-3
ライン例とAPCシステム 2
操作編
8-1-2

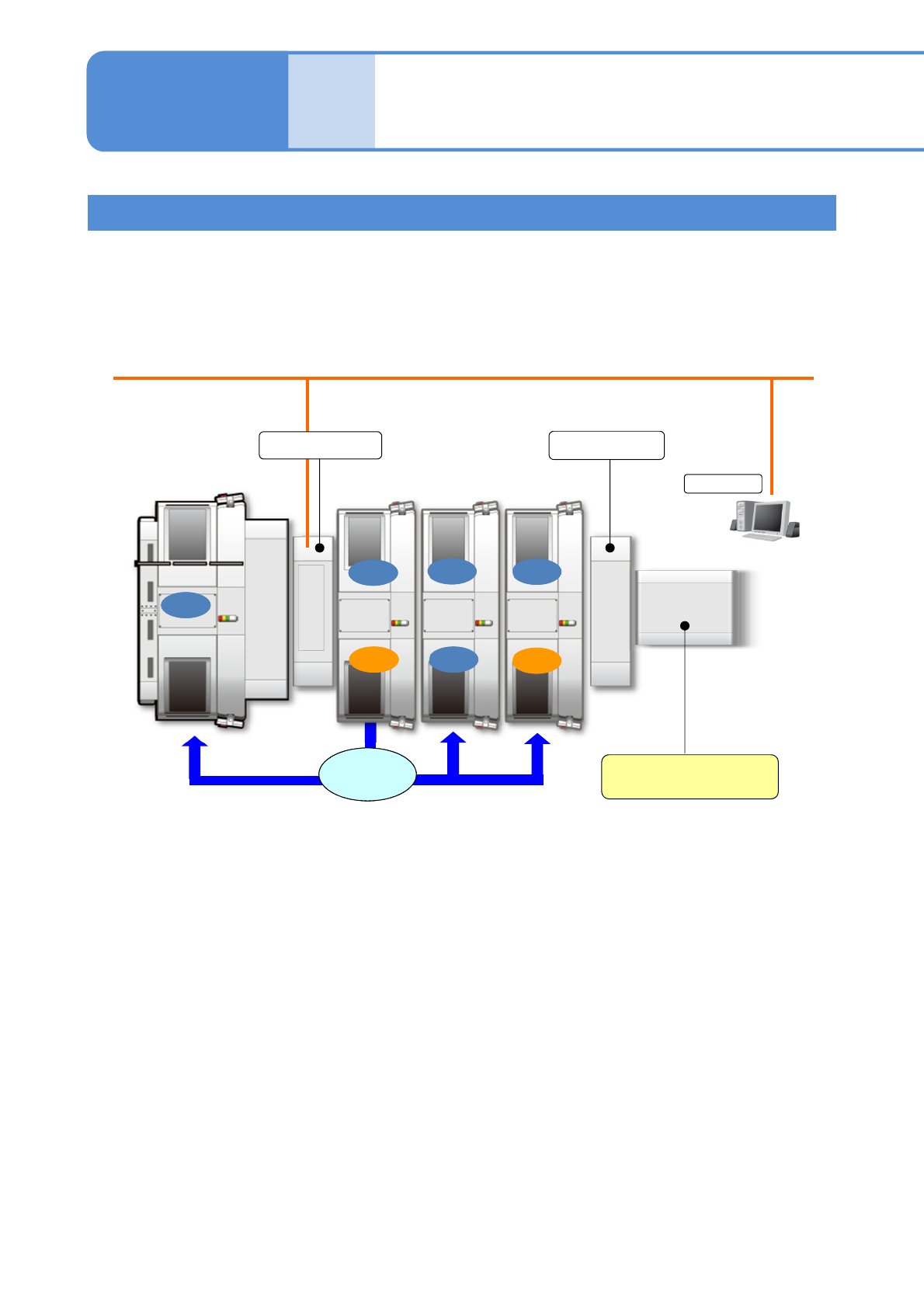

システム構成 (NPM検査ヘッド使用時)
APCを使用したシステムの標準的な構成を説明します。
● 下図は、はんだ検査(SPI)、または部品検査(AOI)で検査結果が不良となった基板を、最後尾のコンベヤー
で停止させる場合の例です。それぞれの検査設備直後に設置することも可能ですが、その場合は仕様を当
社まで確認をお願いします。
● APCシステムのライセンスの対象は、APC補正データを生成、受信する設備ごとに必要です。
1)下記オプションをご用意ください。
FAパソコン、HUBユニット、電源ユニット
2) お客様がご準備ください。
NPM-DGS
装着装着
装着装着
装着装着
AOIAOI
装着装着
装着装着
SPISPI
装着装着
印刷印刷
APC補正
データ
検査排出コンベヤー
2)
コンベヤーR
コンベヤーL
1)
NPM-W2 EJM7DJ-MB-08O-00
8-1-2-4
● APCシステムのライセンスに加えて、他社検査機インターフェイスソフトのライセンスがAPC補正デー
タを受信する設備ごとに必要です。
● NIP(他社検査機のデータを変換する専用PC)が必要です。
● 他社検査機の対応機種は、別途当社まで確認をお願いします。
1)下記オプションをご用意ください。
FAパソコン、HUBユニット、電源ユニット
2) お客様がご準備ください。

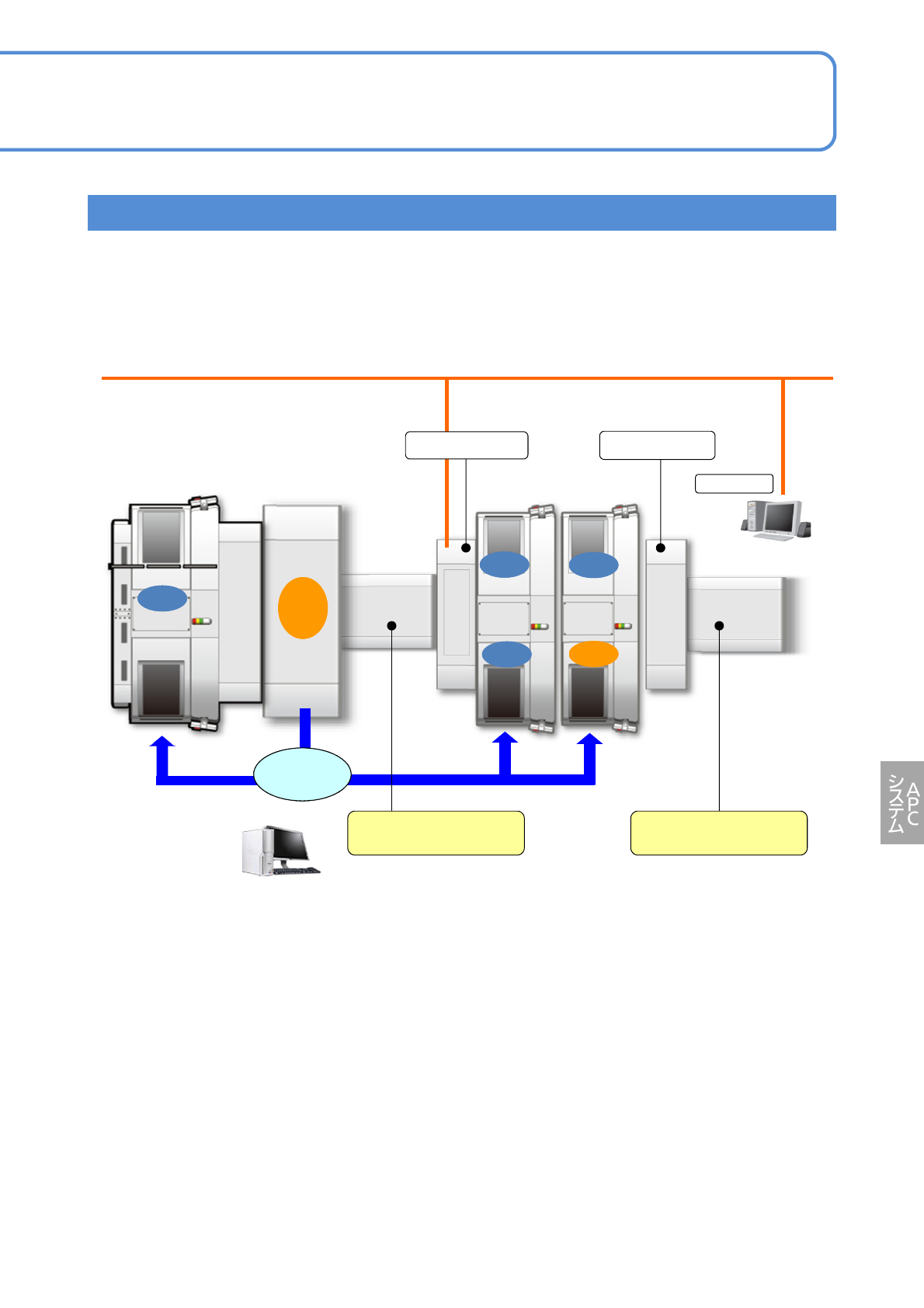

システム構成(他社製はんだ検査機使用時)
他社
SPI
他社
SPI
2)
NPM-DGS
装着装着
AOIAOI
装着装着
装着装着
印刷印刷
APC補正
データ
コンベヤーR
コンベヤーL
1)
検査排出コンベヤー
2)
検査排出コンベヤー
2)
NIP
2)
