NPM-W 2 EJM7DJ-MB-03O-00 3-3-3 部品の 補充 3 1 供給扉を開く クランプを解除 する 5 4 トレイを交換する トレイを固定する 2 パレットを取り 出す トレイ内の部品がなくなったら、新 しい部品の入ったトレイと交換 してください。 6 パレットを取り 付ける 7 供給扉を閉じる 8 供給完了ボタンを押す ( パレットがマガジン内へ移動する ) 供給扉 パレット クランプ解除レバー トレイ クランプ解…
NPM-W2 EJM7DJ-MB-03O-00
3-3-2

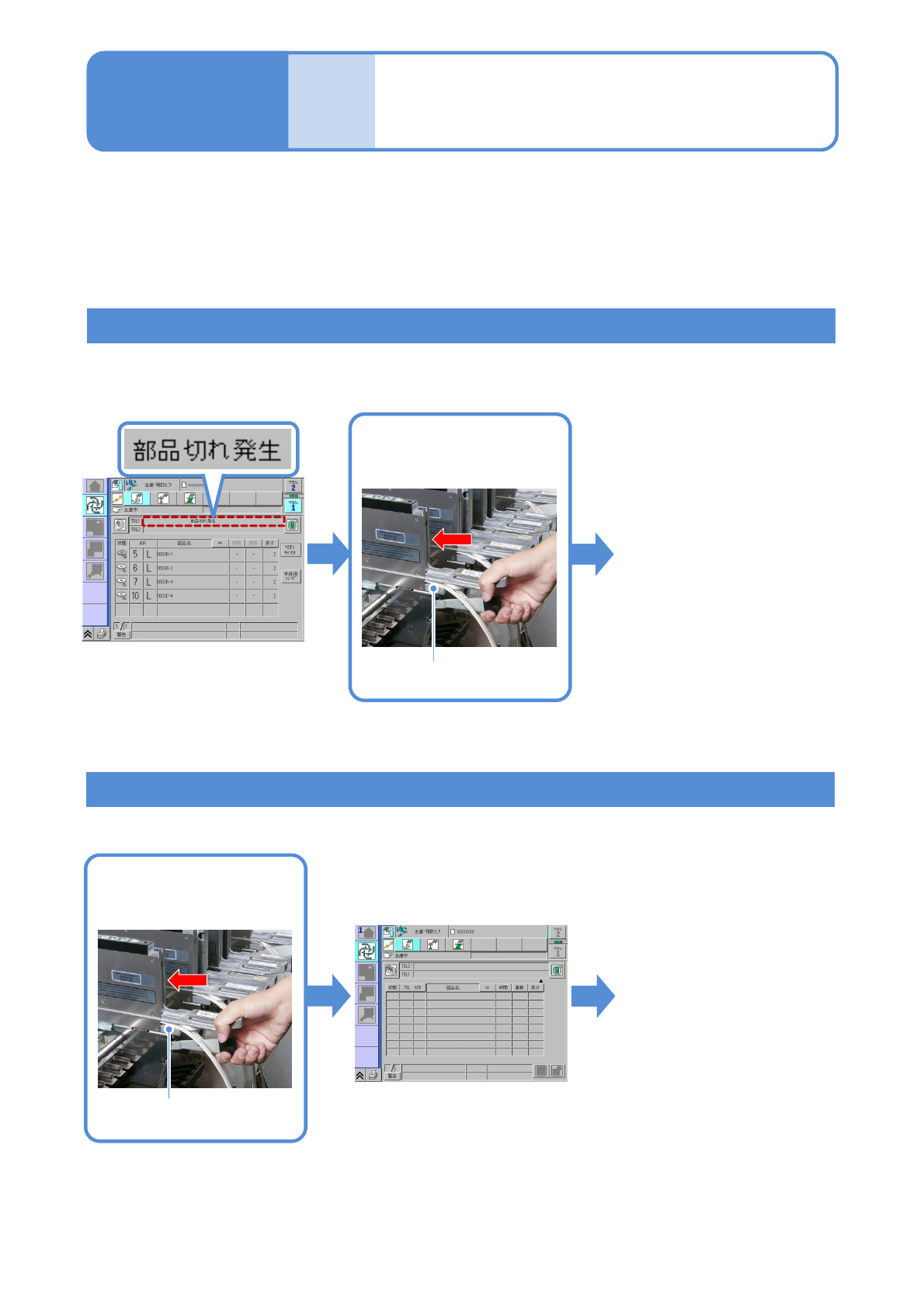

フィーダーの自由配置機能を使うと、同一部品が入っているフィーダーをテーブル内の任意のスロットに配
置することで、部品切れになっても運転を継続することができます。
準備:●部品情報を書き込む。(→『サポートステーション』取扱説明書 3章)
●‘オプション’-‘フィーダー’(→P.7-1-1) “部品照合”“フィーダー自由配置” を「ON」にする。
部品の
補充
フィーダーの自由配置
空いているスロットに同一
部品をセットしたフィー
ダーを取り付ける
部品切れ発生中の部品補充
部品切れフィーダー
メッセージが消え、
生産が再開する
部品切れ発生前の部品補充
部品が少なくなった
フィーダー
空いているスロットに同一
部品をセットしたフィー
ダーを取り付ける
メッセージが消え、
生産が再開する
操作編
3-3-2
NPM-W2 EJM7DJ-MB-03O-00
3-3-3
部品の
補充
3
1
供給扉を開く
クランプを解除
する
5 4
トレイを交換する
トレイを固定する
2
パレットを取り
出す
トレイ内の部品がなくなったら、新しい部品の入ったトレイと交換してください。
6
パレットを取り
付ける
7
供給扉を閉じる
8
供給完了ボタンを押す
(パレットがマガジン内へ移動する)
供給扉
パレット
クランプ解除レバー
トレイ
クランプ解除レバー
クランプ
供給完了ボタン
トレイの交換
(トレイフィーダー)
操作編
3-3-3
NPM-W2 EJM7DJ-MB-03O-00
■“トレイ補給部使用”が“OFF”のとき(下図 の“設定”項目が“OFF”のとき)
■“トレイ補給部使用”が“ON”のとき(下図 の“設定”項目が“ON”のとき)
3-3-4-1
トレイフィーダーから供給された不良の部品は、排出パレットに排出されます。
生産中排出パレットが満杯で排出する部品をノズルが吸着すると、メッセージが表示される。
1
部品の
補充
排出パレット
メッセージを確認し、
下記のいずれかを実施する
操作編
3-3-4
1
A
A
トレイ補給部使用
(→P.7-1-1 ‘オプションの設定’)
■「マシン」－「設定」ー「トレイ」ー「オプション」画面
A
A
排出パレットは補給部に移動するのでトレイを交換する。
(→P.3-3-3 ‘トレイの交換（トレイフィーダー）’)
設備はエラー停止するので、マガジンを交換する。
(→P.2-4-2
-5 ‘マガジンをトレイフィーダーから取り出す’)
